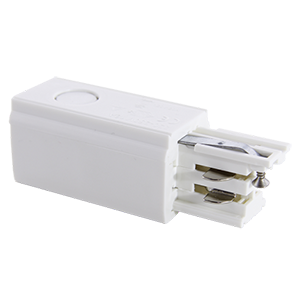

Кабельный ввод правый белый (подвод питания) | V4-R4-00.0024.TRK-0002 VARTON VARTA

Кабельный ввод правый белый (подвод питания) VARTON v4-r4-00.0024.trk-0002 - это комплектующий элемент для трёхфазного светового шинопровода, предназначенный для безопасного подведения электроэнергии от внешней сети к системе распределения. Устройство совмещает функциональность подвода питания с эстетичным матовым белым исполнением, подходящим для интерьеров с требованиями к визуальной гармонии.

Назначение и область применения

Кабельный ввод правый белый (подвод питания) используется исключительно в составе трёхфазных осветительных шинопроводов серии Шинопровод Белый. Он обеспечивает надёжное соединение между источником питания (например, щитовой автоматикой) и шинопроводом, позволяя передавать энергию к точкам освещения через гибкий контакт внутри шины. Применяется в коммерческих и общественных помещениях: офисах, торговых центрах, школах, больницах - там, где требуется модульная и легко масштабируемая система освещения.

Технические характеристики

• Номинальное напряжение: 200–230 В (работает в пределах 220–240 В)
• Число фаз: 3
• Количество жил: 4 (L1, L2, L3, N - заземление не предусмотрено)
• Поперечное сечение проводника: до 4 мм2
• Максимальная мощность на фазу: 3600 Вт (при 230 В ≈ 15,7 А)
• Степень защиты IP20: защищён от контакта с пальцами и крупными предметами; не защищён от воды и пыли
• Материал корпуса: алюминий (лёгкий, устойчив к коррозии)
• Цвет и поверхность: белый, матовая
• Форма: прямоугольная, ориентирована для правостороннего подвода
• Диапазон температур: от +1 C до +40 C
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Устройство совместимо **только** с шинопроводами серии Шинопровод Белый от VARTON. Подключение осуществляется путём встраивания в боковую стенку шинопровода. Монтаж выполняется настенным или подвесным способом - устройство крепится к стене или потолку, после чего в него заводятся три фазы и ноль. Для установки необходимо использовать провода сечением не более 4 мм2. Клеммы внутри ввода рассчитаны на плотную затяжку винтовых зажимов - перегрузка возможна при использовании проводов большего сечения.

Безопасность и стандарты

Изделие соответствует классу защиты I - требует обязательного подключения к контуру заземления объекта. Несмотря на наличие заземляющего провода в системе шинопровода, сам ввод не имеет внутреннего заземляющего контакта - он лишь принимает питание. Отсутствие защиты выше IP20 делает применение в сырых, пыльных или открытых помещениях недопустимым. Соответствует нормам безопасности для бытовых и административных помещений согласно ГОСТ Р 50571.

Преимущества

• Эргономичная форма позволяет удобно подвести питание справа - оптимизация расположения при сложных маршрутах шинопровода
• Матовый белый цвет не выделяется среди других элементов системы, сохраняет единый дизайн интерьера
• Высокая механическая прочность благодаря алюминиевой конструкции
• Закрытые клеммники снижают риск случайного прикосновения к токоведущим частям
• Долгий гарантийный срок - 5 лет - указывает на высокую надёжность сборки

Ограничения применения

• Не для однофазных систем - работает только с трёхфазным напряжением
• Не допускается использование вне диапазона температур (+1…+40 C); запрещена работа при минусовых значениях
• IP20 - нельзя устанавливать во влажных зонах (ваннные комнаты, кухни, улицы, подвалы с повышенной влажностью)
• Не поддерживает заземляющий провод PE - заземление должно быть выполнено отдельно через основную систему заземления здания
• Совместим только с продукцией VARTON серии Шинопровод Белый - несовместим с аналогами других брендов

Примеры использования

• Подвод питания к длинному ряду светодиодных светильников в торговом зале
• Обеспечение энергоснабжения для изменяемой системы подсветки в офисном пространстве
• Интеграция в существующую шинопроводную систему при реконструкции освещения в учебном заведении
• Создание модульной осветительной сети в медицинских учреждениях с необходимостью регулярной переорientации светильников

Практические советы

• Перед монтажом проверьте соответствие сечения входящих проводов - максимум 4 мм2. Большие провода повредят клеммы.
• Убедитесь, что заземление объекта выполнено правильно - хотя ввод не содержит PE-контакта, вся система должна иметь надёжное заземление.
• Не используйте этот ввод для подключения оборудования с потребляемой мощностью больше 3600 Вт на одну фазу - есть риск перегрева.
• При проектировании системы заранее выбирайте сторону подвода (левая/правая): правый вариант требует наличия свободного места справа от точки подключения.
• Для долговечности избегайте воздействия прямых солнечных лучей и нагревательных приборов рядом с местом установки.
