Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68 | KA2MHK DKC ДКС

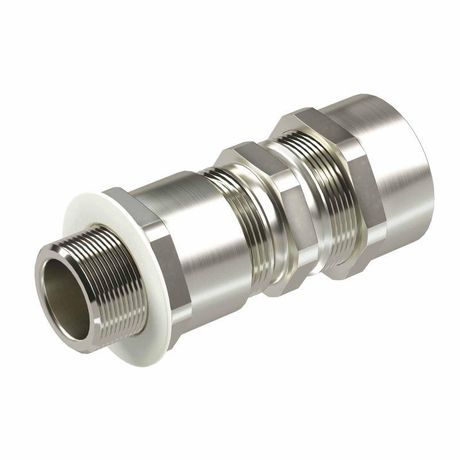

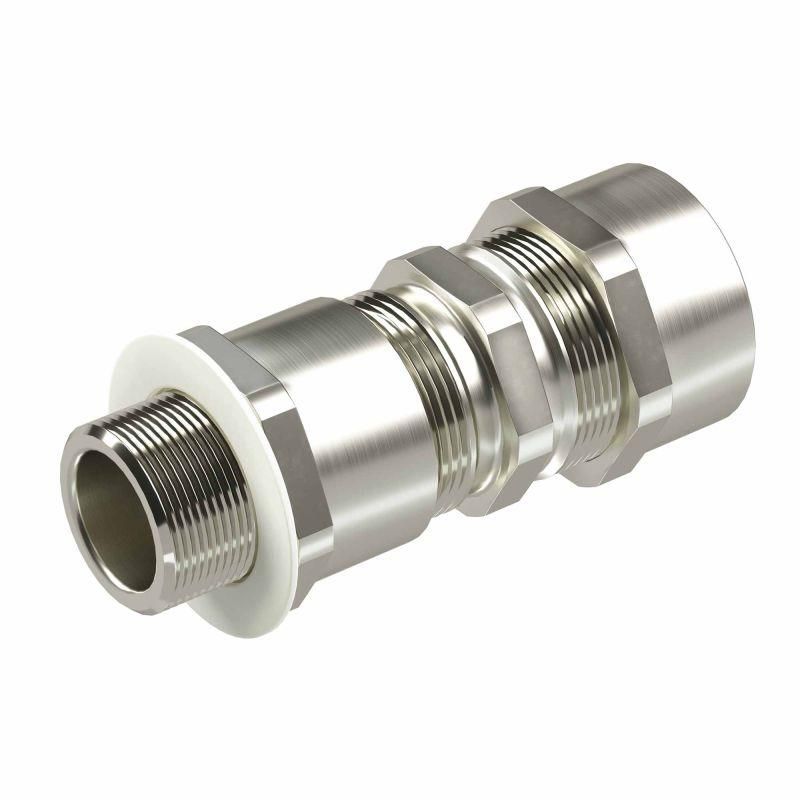

Взрывозащищенный кабельный ввод серии КА для бронированного кабеля М20х1,5 (арт. ka2mhk, бренд DKC) предназначен для герметичного ввода кабелей в оборудование, работающее во взрывоопасных средах. Его конструкция обеспечивает надежную изоляцию и механическую фиксацию даже при экстремальных температурах и высокой степени запыленности.

Назначение и область применения

Взрывозащищенный кабельный ввод серии КА используется для подключения бронированных кабелей к оборудованию, установленному в зонах с повышенным риском возгорания или взрыва. Применяется в промышленных системах, где есть опасность образования горючих газов, паров или воспламеняемых пылей — например, на нефтегазовых объектах, химических заводах, угольных шахтах, элеваторах, цехах переработки древесины.

Подходит для установки в корпуса шкафов, клеммных коробок, постов управления, распределительных устройств. Обеспечивает безопасный проход кабеля через стенку оборудования без потери степени защиты.

Технические характеристики

• Резьба: M20×1,5 мм — совместима со стандартными резьбовыми отверстиями в корпусах оборудования
• Диаметр кабеля: 5,8–12 мм — подходит для бронированных кабелей с внешним диаметром в этом диапазоне
• Диаметр ввода: 9–17 мм — внутренний проход для уплотнения кабеля
• Материал: никелированная латунь — коррозионностойкая, прочная, устойчивая к воздействию агрессивных сред
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду при заданных условиях)
• Тип уплотнения: уплотнительное кольцо — обеспечивает герметичность за счет сжатия вокруг кабеля
• Диапазон рабочих температур: от –60 °C до +200 °C — работает в суровых климатических условиях, включая холодильные камеры и печи
• Исполнение: прямолинейный — кабель вводится прямо, без поворотов
• Цвет: светло-серый — визуально отличаемый, соответствует промышленным стандартам окраски

Совместимость и монтаж

Взрывозащищенный кабельный ввод серии КА (арт. ka2mhk) совместим с любым оборудованием, имеющим резьбу M20×1,5. Для монтажа требуется предварительно подготовить отверстие в корпусе с этой резьбой. Установка выполняется следующим образом:

• Завинтите ввод в корпус руками до упора, затем затяните гаечным ключом — не переусердствуйте, чтобы не повредить резьбу
• Протяните бронированный кабель через ввод, убедитесь, что его диаметр попадает в диапазон 5,8–12 мм
• Закрутите уплотнительное кольцо до плотного прилегания к кабелю — проверьте герметичность легким усилием на вытягивание
• Не используйте ввод для кабелей с диаметром меньше 5,8 мм — возможна потеря герметизации

Безопасность и стандарты

Взрывозащищенный кабельный ввод серии КА сертифицирован по требованиям Европейского стандарта ATEX и ГОСТ Р 51330.10–99. Подтверждает соответствие классам взрывозащиты:

• 1Ex db IIC Gb — для зон 1 и 2 с газовой средой (группа IIC, максимальная защита)
• 1Ex e IIC Gb — для зон 1 и 2 с использованием взрывозащиты типа “е”
• 2Ex nR IIC Gc — для зоны 2 с ограниченной энергией
• Ex tA IIIC Da / PП Ex e IM c — для зон 20, 21, 22 с пылевой средой (группа IIIA, IIIB, IIIC)

Это позволяет применять изделие в самых строгих взрывоопасных зонах, включая те, где возможно образование токсичных или взрывоопасных смесей.

Преимущества

• Высокая механическая прочность благодаря материалу — никелированной латуни
• Герметизация сохраняется при колебаниях температуры от –60 °C до +200 °C
• Двойная степень защиты IP66/IP68 — подходит для влажных, моющих и подземных объектов
• Уплотнительное кольцо легко заменяется при необходимости обслуживания
• Светло-серый цвет снижает риск путаницы с другими типами вводов на производстве

Ограничения применения

• Не предназначена для кабелей с диаметром менее 5,8 мм — уплотнение будет недостаточно плотным
• Не рекомендуется использовать с неметаллическими (например, пластиковыми) оболочками кабелей — требуются бронированные кабели с металлической оплеткой
• Не применяйте в средах с агрессивными кислотами или щелочами — хотя латунь устойчива, длительный контакт с сильными реагентами может вызвать коррозию
• Не допускается использование в качестве точки крепления для нагрузки на кабель — все усилия должны передаваться на корпус, а не на ввод

Примеры использования

• Ввод кабеля питания в взрывозащищенную клеммную коробку на нефтеперерабатывающем заводе
• Подключение сигнализационного кабеля к датчику давления в пылеопасном цехе по производству муки
• Фиксация силового кабеля в корпусе частотного преобразователя, установленного в зоне 21 (пылевая среда)
• Прокладка кабеля между двумя взрывозащищенными шкафами в условиях постоянной влажности и перепадов температур

Практические советы

• Перед монтажом всегда проверяйте диаметр кабеля штангенциркулем — даже 0,5 мм отклонения могут нарушить герметичность
• При работе в условиях низких температур (ниже –40 °C) нагрейте уплотнительное кольцо до комнатной температуры — так оно станет более эластичным
• После установки проведите тест на герметичность: продувка воздухом под давлением 0,5 бар — утечка указывает на неправильную сборку
• При замене уплотнительного кольца используйте оригинальные запчасти — сторонние аналоги могут не обеспечивать нужную степень защиты
• Обязательно отметьте место установки в журнале технического обслуживания — это важно для аудита безопасности в соответствии с АТЭХ
