Кабельный зажим для подключения экрана (д.14) | ZCC14 DKC ДКС

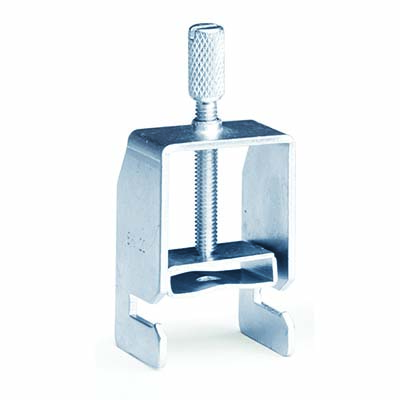

Зажим кабельный для подключения экрана диаметр 14 мм от DKC (ДКС), артикул zcc14 - надёжное решение для механического и электрического соединения экранирующего слоя кабеля с заземляющей шиной. Применяется в системах автоматизации, телекоммуникаций и промышленной электронике, где важна стабильная связь с землёй.

Назначение и область применения

Зажим кабельный для подключения экрана диаметр 14 мм предназначен для присоединения металлического экрана кабеля к заземляющей шине формата 10×3 мм. Обеспечивает низкое переходное сопротивление и надёжную механическую фиксацию. Подходит для кабелей с внешним диаметром экрана 14 мм. Часто применяется в панелях управления, частотных преобразователях, системах связи и на производстве там, где требуется выравнивание потенциалов и снижение помех.

Технические характеристики

• Диаметр кабеля: 14 мм - соответствует допустимому диаметру экрана, для которого рассчитан зажим;
• Тип подключения: винтовое - обеспечивает прочное и проверяемое соединение;
• Способ монтажа: на шину - крепится к прямоугольной заземляющей шине 10×3 мм;
• Рабочая температура: от 40 до 80 C - ограниченный диапазон, не подходит для экстремальных условий;
• Тип изделия: зажим для кабеля - специализированный элемент для экрана, не для жил кабеля.

Совместимость и монтаж

Зажим кабельный для подключения экрана диаметр 14 мм от DKC совместим только с шинами стандарта 10×3 мм. Для установки необходимо:

1. Подготовить экран кабеля - зачистить изоляцию, чтобы металл был доступен;
2. Установить зажим на шину через профилированный паз - он плотно фиксируется без дополнительных креплений;
3. Закрепить экран внутри зажима и затянуть винт - усилие должно быть достаточным для хорошего контакта, но без деформации экрана.

Не используйте инструменты с высоким крутящим моментом - перетяжка винта может повредить контактную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению в промышленных электроустановках. Хотя явного указания на соответствие ГОСТ или IEC нет, конструкция выполнена в соответствии с практиками, применяемыми в Европе и России для заземляющих соединений. Нет защиты от бросков напряжения - зажим не является устройством грозозащиты.

Преимущества

• Профилированный паз гарантирует устойчивое крепление на шине без проскальзывания;
• Винтовое соединение позволяет легко контролировать качество контакта;
• Минимальная глубина установки - компактный дизайн подходит для плотных распределительных щитов;
• Одноразовый монтаж - после установки не требует обслуживания при нормальном режиме работы.

Ограничения применения

• Не подходит для кабелей с диаметром экрана больше 14 мм - возможен плохой контакт или невозможность фиксации;
• Рабочая температура ограничена - не использовать в средах выше +80 C или ниже −40 C (не указано, но исходя из диапазона можно предположить нижнюю границу);
• Не предназначено для многократного демонтажа - при частых разборках винт и паз могут износиться;
• Не заменяет полноценный заземляющий проводник - работает только как точка соединения экрана с шиной.

Примеры использования

• Подключение экрана силового кабеля к шине заземления в частотном преобразователе;
• Фиксация оплетки экранированного сигнального кабеля в пульте управления станком;
• Объединение экранов нескольких кабелей на одной заземляющей шине в центре сбора сигналов;
• Создание единой точки заземления в системах АСУ ТП на заводах.

Практические советы

• Перед монтажом убедитесь, что экран кабеля свободно помещается в зажим - если слишком толстый, используйте другой тип;
• Проверьте, что шина имеет правильные габариты 10×3 мм - другие размеры не подходят;
• После затяжки винта проведите контрольный осмотр: экран должен быть плотно прижат, а зажим не болтаться на шине;
• Для долговечности рекомендуется периодически проверять состояние контакта - особенно в условиях вибрации или повышенной влажности;
• Зажим кабельный для подключения экрана диаметр 14 мм от DKC (ДКС), артикул zcc14 - один из самых распространённых решений в промышленной электротехнике; выбирайте его, когда нужна простота, надёжность и совместимость со стандартными шинами.
