Зажим кабельный для подключения экрана Quadro 20 мм DKC ZCC20

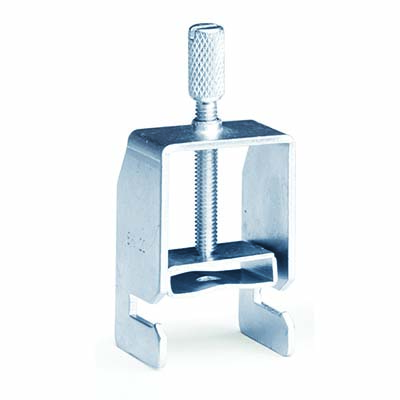

Зажим кабельный для подключения экрана (д.20) от DKC предназначен для надёжного соединения экранирующего слоя кабеля с заземляющей шиной. Артикул zcc20 обеспечивает механическую фиксацию и электрический контакт в условиях высоких требований к защите от помех.

Назначение и область применения

Зажим кабельный для подключения экрана (д.20) применяется для реализации функционального заземления и выравнивания потенциалов в электроустановках. Он позволяет безопасно соединить металлический экран кабеля с заземляющей шиной формата 10×3 мм, предотвращая накопление паразитных напряжений и снижая уровень электромагнитных помех.

Подходит для систем автоматизации, промышленной электроники, частотных преобразователей, станков и конвейеров, где важна целостность экрана кабеля.

Технические характеристики

• Допустимый диаметр кабеля: 20 мм - соответствует внешнему диаметру экрана или оплетки кабеля;
• Диаметр зажима: 20 мм - совпадает с допустимым диаметром кабеля, обеспечивая плотную посадку;
• Тип подключения: винтовое - надёжная фиксация с возможностью многократного демонтирования;
• Ширина ячейки: 21 мм - достаточна для установки на шину 10×3 мм с запасом;
• Способ монтажа: на шину - крепится прямо к DIN-шине без дополнительных элементов;
• Рабочая температура: 40–80 C - рассчитан на работу внутри распределительных щитов и оборудования с нагревом;
• Тип изделия: зажим для кабеля - специализированный компонент для экранирующих проводников.

Совместимость и монтаж

Зажим кабельный для подключения экрана (д.20) от DKC имеет профилированную основу, которая точно адаптирована под шины стандарта 10×3 мм. Монтаж выполняется просто: зажим устанавливается на шину до затяжки винта, после чего экран кабеля помещается внутрь и фиксируется винтовым соединением.

Не требуется дополнительных креплений или инструментов - достаточно отвертки. Убедитесь, что толщина экрана кабеля не превышает 20 мм по наружному диаметру, чтобы избежать перегрузки контакта.

Безопасность и стандарты

Изделие соответствует требованиям к качественному заземлению согласно ГОСТ Р 50571 и IEC 60364. Обеспечивает низкое переходное сопротивление между экраном и шиной, минимизируя риск возникновения импульсных помех и повреждения чувствительной аппаратуры.

Преимущества

• Уникальный профиль - гарантирует прочную посадку на шине даже при вибрациях;
• Максимальная жесткость контакта - винтовое соединение исключает ослабление связи со временем;
• Экономия места - компактный дизайн не занимает лишнего пространства в щите;
• Совместимость с популярными типами кабелей - идеально подходит для силовых и сигнальных кабелей с медным экраном диаметром 20 мм.

Ограничения применения

• Не кабелями с диаметром более 20 мм - попытка насильно вставить больший экран приведёт к деформации зажима;
• Работает только при температуре от +40 C до +80 C - вне этого диапазона материал теряет эластичность и может треснуть;
• Не предназначена для защиты от воды или пыли - не используйте во взрывоопасных или открытых средах без дополнительной герметизации;
• Только для заземляющих задач - не применять как клемму для передачи тока нагрузки.

Примеры использования

• Подключение экрана кабеля управления к шине PE в частотном преобразователе;
• Фиксация бронированного кабеля в щите АСУ ТП;
• Обеспечение равнопотенциальности в цепях датчиков на конвейере;
• Заземление экранированных сетевых кабелей в серверных помещениях.

Практические советы

• Перед монтажом проверьте реальный диаметр экрана кабеля - он часто меньше заявленного; если больше 20 мм, выбирайте другой зажим;
• Затягивайте винт усилием 0,5–0,7 Нм - переусиливать нельзя, можно повредить контактную поверхность;
• Часто используются параллельно с другими зажимами серии DKC - рекомендовано собирать всю группу заземления одним производителем для однородности материалов;
• Проверяйте состояние контакта через год после установки - особенно в местах с повышенной влажностью или колебаниями температуры.
