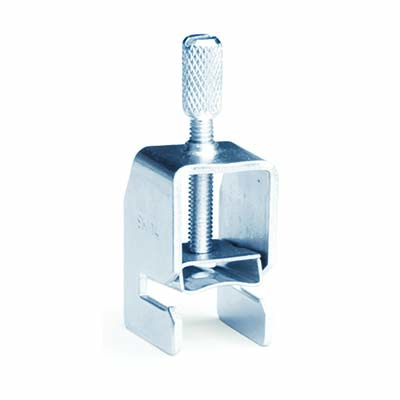

Зажим кабельный для подключения экрана Quadro 8 мм DKC ZCC8

Зажим кабельный для подключения экрана диаметр 8 мм от DKC (ДКС), артикул zcc8, предназначен для надёжного соединения экранирующего слоя кабеля с заземляющей шиной. Простая и проверенная конструкция обеспечивает стабильный контакт при монтаже в распределительных щитах и промышленном оборудовании.

Назначение и область применения

Зажим кабельный для подключения экрана диаметр 8 мм применяется для подключения экрана кабеля к заземляющей шине формата 10×3 мм. Это необходимо для выполнения требований по функциональному заземлению, снижению помех и выравниванию потенциалов в электрических системах. Подходит для использования в автоматизированных системах управления, промышленной электронике, частотных преобразователях и других устройствах, где важна ЭМС.

Технические характеристики

• Диаметр кабеля: 8 мм - подходит для кабелей с экранирующим слоем такого же внешнего диаметра;
• Тип подключения: винтовое - позволяет плотно затянуть экран без повреждения жил;
• Ширина ячейки: 9 мм - обеспечивает точную посадку на шину 10×3 мм с минимальным люфтом;
• Рабочая температура: 40–80 C - допустимый диапазон для установки внутри закрытых щитов, не рекомендовано использование вне помещений при экстремальных температурах;
• Тип изделия: зажим - механический элемент для фиксации и передачи тока;
• Способ монтажа: на шину - крепится к DIN-шине без дополнительных крепёжных элементов.

Совместимость и монтаж

Зажим кабельный для подключения экрана диаметр 8 мм совместим только с шинами стандарта 10×3 мм. Монтаж выполняется путём защёлкивания профилированного основания на шину, после чего экран кабеля заводится в паз и фиксируется винтом. Для надёжного контакта необходимо зачистить экран до металлической поверхности, удалить изоляцию и оксиды. Не используйте инструменты с острыми гранями - можно повредить проводящий слой.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим соединениям в соответствии с ГОСТ Р 50571 и IEC 60364. Конструкция исключает самопроизвольное отсоединение при вибрации. Нагрев при нормальном токе не превышает предельных значений для класса защиты IP20.

Преимущества

• Удобная фиксация на шине - не требуется сверление или дополнительные крепления;
• Стабильный контакт благодаря профилированному пазу - минимизирует переходное сопротивление;
• Простота монтажа - не требует специального инструмента, достаточно отвертки;
• Совместимость с популярными типами шин - легко заменяет аналогичные решения других производителей.

Ограничения применения

• Не предназначена для работы при температуре ниже 40 C - возможна хрупкость материала;
• Подходит только для кабелей с диаметром экрана 8 мм - не подойдут более толстые или тонкие;
• Не рассчитана на высокие токи нагрузки - служит исключительно для заземления/выравнивания потенциалов, не для силового подключения;
• Не использовать во взрывоопасных средах - отсутствует сертификация Ex.

Примеры использования

• Подключение экрана частотного преобразователя к шине заземления в цеховом щите;
• Фиксация экрана сигнального кабеля в системе АСУ ТП;
• Обеспечение ЭМС в пультах управления станков с ЧПУ;
• Заземление медного экрана в кабеле связи между контроллером и датчиками.

Практические советы

• Перед монтажом обязательно зачистите экран кабеля на 10–15 мм - оставьте только металл, без изоляции или плёнки;
• Затягивайте винт усилием 0,5–0,7 Нм - перетягивание может деформировать паз и нарушить контакт;
• Проверяйте плотность прилегания экрана к зажиму после монтажа - легкое покачивание указывает на плохой контакт;
• При использовании нескольких зажимов zcc8 на одной шине соблюдайте интервал не менее 15 мм - это снижает риск теплового воздействия друг на друга.
