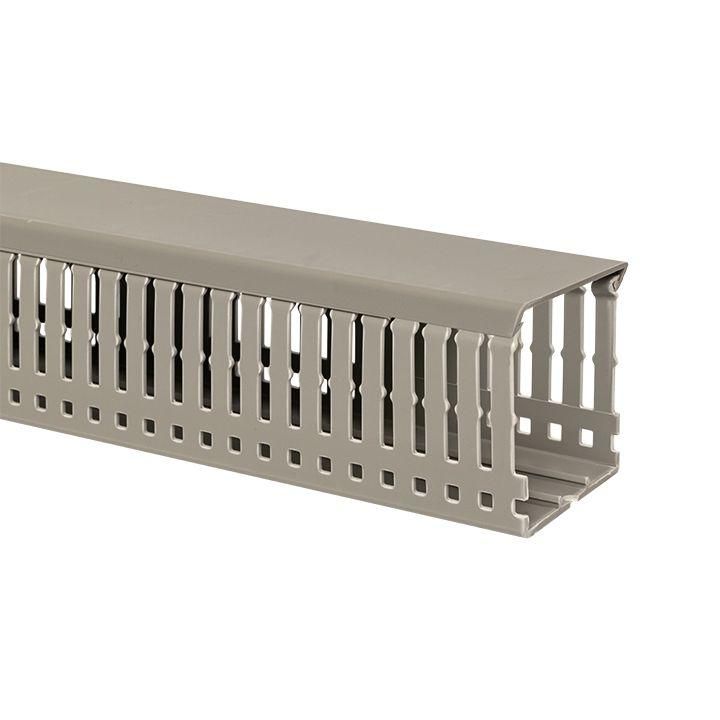

Канал кабельный перфорир. (ВхШ 100х80мм) EKF - kk100-80

Кабель-канал перфорированный (ВхШ 100х80мм) от EKF - это надежный элемент для организации внутренней проводки в электрошкафах. Артикул kk100-80 сочетает удобство монтажа, вентиляцию и доступ к кабелям благодаря перфорации, что делает его популярным решением для промышленных и автоматизированных систем.

Назначение и область применения

Кабель-канал перфорированный (ВхШ 100х80мм) предназначен для прокладки и фиксации силовых и слаботочных кабелей внутри электрических шкафов, щитов и распределительных устройств. Подходит для установки на стенках шкафов, панелях управления, станциях автоматизации. Перфорация позволяет легко выводить кабели к оборудованию без демонтажа крышки, а также обеспечивает циркуляцию воздуха - важно для предотвращения перегрева.

Технические характеристики

• Размеры: высота 100 мм, ширина 80 мм
• Длина: 2 метра
• Материал: самозатухающий ПВХ (поливинилхлорид)
• Тип крепления: накладной - крепится болтами или саморезами к поверхности
• Наличие крышки: да, съемная, фиксируется защелками
• Шаг перфорации: 4 мм
• Ширина отверстий (слотов): 6 мм
• Цвет: серый
• Покрытие: отсутствует - материал не окрашен, сохраняет первоначальную структуру ПВХ

Совместимость и монтаж

Кабель-канал перфорированный (ВхШ 100х80мм) совместим со всеми стандартными крепежами для накладных изделий: саморезами M4–M5, дюбелями, кронштейнами. Установка выполняется на вертикальные или горизонтальные поверхности внутри шкафа. Для сборки трассы можно использовать углы, переходники и соединители от EKF. Крышка легко открывается и закрывается без инструментов - это ускоряет проверку и замену кабелей. Максимальная нагрузка на кабели - до 10 кг/м; не рекомендуется перегрузка тяжелыми жесткими пучками.

Безопасность и стандарты

Изготовлен из самозатухающего ПВХ, соответствует требованиям ГОСТ Р 50571.15-97 (IEC 60364-5-52) по пожарной безопасности. Не распространяет пламя, не выделяет токсичных газов при нагреве. Применим в помещениях с нормальной влажностью и температурой от –10C до +40C. Не предназначен для открытых площадок или мест с постоянным воздействием воды, масла, химических сред.

Преимущества

• Перфорация с шагом 4 мм позволяет точно направлять кабели к точкам подключения без сверления
• Съемная крышка упрощает обслуживание и модификацию трассы
• Высокая механическая прочность ПВХ - устойчив к деформации при монтаже
• Электроизолирующие свойства материала повышают безопасность при работе рядом с токоведущими частями
• Уменьшает время монтажа на 30–40% по сравнению с прокладкой кабелей без защиты

Ограничения применения

• Не используется вне помещений - не имеет IP-защиты от влаги и пыли
• Не рассчитан на высокую температуру выше +40C или длительное воздействие прямого солнца
• Не подходит для прокладки кабелей с внешним диаметром более 15 мм - возможны затруднения при заправке через перфорацию
• Не применяется в зонах с риском механических ударов или вибраций - требует дополнительной фиксации

Примеры использования

• Формирование кабельных трасс внутри шкафов управления станков ЧПУ
• Размещение сигнальных и управляющих кабелей в АСУ ТП
• Организация проводки в распределительных щитах заводского оборудования
• Монтаж слаботочных сетей (Ethernet, RS-485, 24 В DC) в автоматизированных линиях

Практические советы

• При прокладке большого количества кабелей используйте перфорацию равномерно - не концентрируйте выходы в одном участке, чтобы не ослабить конструкцию
• Для удобства маршрутизации кабелей к оборудованию выбирайте места перфорации напротив клеммных блоков
• При необходимости удлинения - соединяйте два канала с помощью специальных муфт EKF, не просто стыкуйте торцы
• Артикул kk100-80 идеально сочетается с другими продуктами серии EKF - все компоненты имеют одинаковый цвет и геометрию
• Не забудьте оставить свободное пространство внутри канала - заполнение не более 60% сечения для лучшей теплоотдачи
