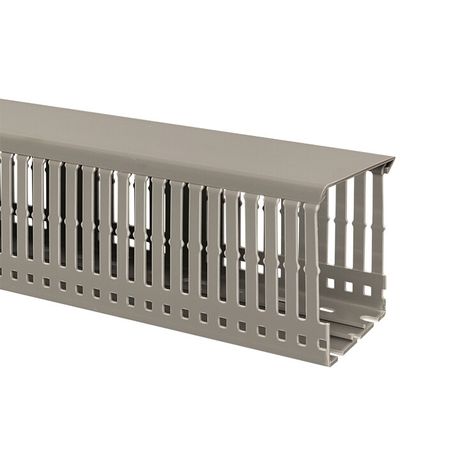

Канал кабельный перфорирированный 100x80 (ВхШ 80х100мм) PROxima | kk80-100 EKF

Кабель-канал перфорированный (ВхШ 80х100мм) L2000 от EKF - это накладной пластиковый профиль с крышкой, предназначенный для организации внутренних кабельных трасс в электрошкафах. Артикул kk80-100 сочетает удобство монтажа, вентиляцию и точную совместимость с крепежом, что делает его популярным решением для промышленной автоматизации.

Назначение и область применения

Кабель-канал перфорированный (ВхШ 80х100мм) L2000 используется исключительно внутри электрических шкафов и распределительных устройств. Его задача - организовать упорядоченные тракты для силовых и слаботочных кабелей, предотвращая запутывание и механические повреждения. Перфорация позволяет легко выводить провода к оборудованию без лишнего вскрытия канала. Подходит для станков, конвейеров, систем управления, АСУ ТП и других объектов, где важны скорость монтажа и доступ к кабелям.

Технические характеристики

• Размеры: высота 80 мм, ширина 100 мм, длина 2000 мм
• Материал: самозатухающий ПВХ (поливинилхлорид)
• Цвет: серый (RAL 7030)
• Тип крепления: накладной - фиксируется на стенках шкафа болтами или саморезами
• Наличие крышки: да, съемная, плотно защелкивается
• Перфорация: шаг 4 мм, отверстия с основанием разного диаметра
• Ширина слота между отверстиями: 6 мм
• Специальные элементы: линии отлома зубца и секции для гибкой настройки длины

Совместимость и монтаж

Кабель-канал перфорированный (ВхШ 80х100мм) L2000 совместим со стандартными контактными зажимами и кабельными стяжками благодаря одинаковому шагу перфорации (4 мм). Для крепления используйте саморезы или болты через отверстия в боковых стенках. Крышку можно закрывать после прокладки кабелей - она фиксируется без инструментов. Линии отлома позволяют отрезать нужный участок длиной до 2 метров без специальных инструментов: достаточно надломить по отметке и выломать излишек. Учитывайте, что посадочные отверстия имеют разный диаметр - выбирайте подходящий под ваш крепёж.

Безопасность и стандарты

Изготовлен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности: материал не поддерживает горение и прекращает гореть после удаления источника пламени. Применяется в соответствии с ГОСТ Р 50571 и IEC 61439 для внутренней проводки в электроустановках. Не предназначен для открытой прокладки вне шкафов или в условиях повышенной влажности, температур ниже –10C или выше +40C.

Преимущества

• Перфорация с шагом 4 мм совпадает с шагом стандартных клеммных зажимов - не требует сверления
• Отверстия с разным диаметром основания обеспечивают гибкую фиксацию кабелей и крепежа
• Линии отлома позволяют точно настраивать длину канала без пилы или ножниц
• Съёмная крышка упрощает проверку и замену кабелей
• ПВХ-материал не проводит ток, служит дополнительной изоляцией
• Серый цвет (RAL 7030) соответствует промышленному дизайну шкафов

Ограничения применения

Не применяйте кабель-канал перфорированный (ВхШ 80х100мм) L2000:

• На открытом воздухе - материал не рассчитан на УФ-излучение и осадки
• В помещениях с температурой ниже –10C или выше +40C - возможна хрупкость или деформация
• Как несущую конструкцию - он не предназначен для подвеса тяжёлых кабелей или оборудования
• В взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Распределительный щит с частотными преобразователями - кабели от двигателей выводятся через перфорацию к клеммникам
• Станок с ЧПУ - управление и датчики проложены вдоль корпуса, все провода собраны в одном канале
• Автоматическая линия - кабели питания и сигналов разведены по отдельным трассам внутри шкафа
• Щитовая в цеху - быстрый монтаж и последующий доступ к кабелям для диагностики

Практические советы

• Перед монтажом проверьте, чтобы отверстия в канале совпадали с местами крепления оборудования - так не придётся сверлить дополнительно
• Используйте стяжки с головками, подходящими под диаметр отверстий - иначе они будут болтаться
• При необходимости отрезать часть канала - надламывайте по линии, затем осторожно выдавливайте отходящий сегмент руками
• Не перегружайте канал более чем на 70% от объёма - это сохраняет теплоотдачу и доступ к кабелям
• При сборке шкафа - монтируйте канал до установки оборудования, чтобы не мешать креплению
