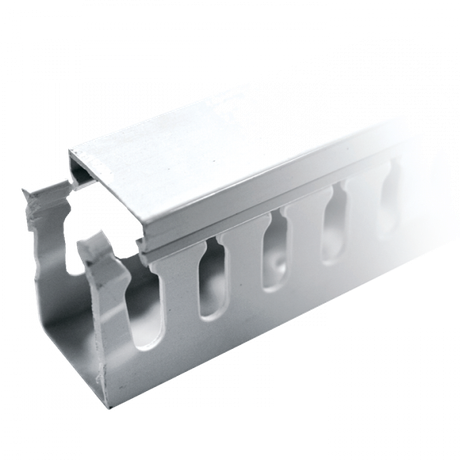

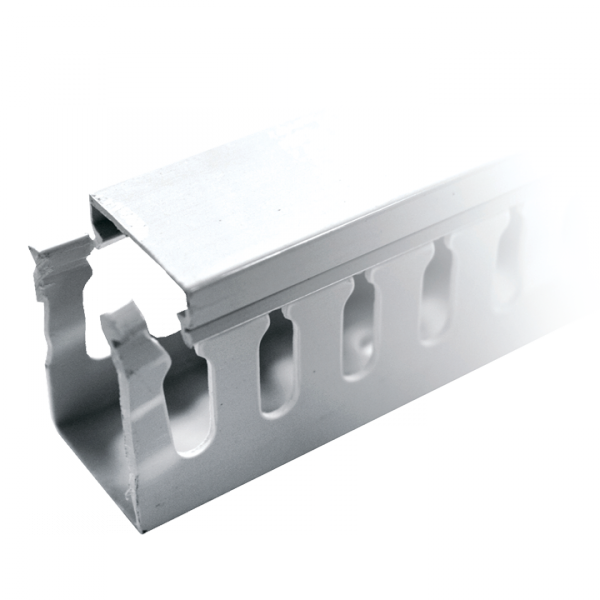

Канал кабельный перфорированный (ВхШ: 100х100мм.) EKF PROxima | kk100-100

Канал кабельный перфорированный EKF PROxima (артикул kk100-100) предназначен для организации внутренних кабельных трасс в электрошкафах и распределительных устройствах. Его перфорированная конструкция с крышкой обеспечивает удобный доступ к проводам, хорошую вентиляцию и безопасную фиксацию кабелей из самозатухающего ПВХ.

Назначение и область применения

Канал кабельный перфорированный EKF PROxima используется для прокладки силовых и слаботочных кабелей внутри электрических шкафов, щитов управления и автоматических систем. Подходит для промышленного оборудования, станков, конвейеров, систем автоматизации и других объектов, где требуется организованная, защищённая и легко обслуживаемая кабельная трасса.

Технические характеристики

• Габариты: высота 100 мм × ширина 100 мм, длина 2000 мм
• Материал: самозатухающий поливинилхлорид (ПВХ)
• Наличие крышки: да, съёмная, плотно прилегает
• Тип крепления: перфорация с шагом 6 мм
• Ширина отверстий перфорации: 6 мм
• Цвет: серый
• Температурный режим эксплуатации: до +60 C
• Стандарт: соответствует ТР ТС 004/2011

Совместимость и монтаж

Канал кабельный перфорированный EKF PROxima совместим со всеми элементами системы PROxima: углами, переходниками, крепёжными планками и другими каналами того же размера. Монтировать можно на стенки шкафа с помощью саморезов через перфорацию - отверстия расположены равномерно с шагом 6 мм, что позволяет точно выставить положение канала. Крышка фиксируется на защёлках - открывается без инструментов для осмотра или замены кабелей.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, который не поддерживает горение и прекращает гореть после удаления источника пламени. Соответствует требованиям ТР ТС 004/2011 - норматива безопасности для электротехнической продукции на территории ЕАЭС. Устойчив к перегреву до +60 C, не выделяет токсичных веществ при нагреве.

Преимущества

• Перфорация с шагом 6 мм позволяет легко выводить кабели к оборудованию без резки канала
• Закруглённые кромки и отсутствие заусенцев снижают риск повреждения изоляции кабелей
• Устойчив к воздействию масел, кислот, моющих средств и солнечного света
• Не накапливает статическое электричество - минимизирует притяжение пыли
• Легко комбинируется с другими элементами серии PROxima для создания сложных трасс

Ограничения применения

Канал кабельный перфорированный EKF PROxima не предназначен для наружной установки - не рассчитан на постоянное воздействие атмосферных осадков или прямых солнечных лучей свыше +60 C. Также не следует использовать в средах с температурой выше допустимой - например, рядом с мощными нагревательными элементами без теплоизоляции. Перфорация делает его менее герметичным, чем сплошные каналы - не рекомендован для помещений с повышенной запылённостью без дополнительной защиты.

Примеры использования

• Формирование кабельных трасс внутри шкафов ЧПУ и промышленных контроллеров
• Размещение сигнальных и управляющих кабелей в панелях автоматики
• Организация проводки в распределительных щитах с частыми изменениями схемы
• Монтаж в цехах с агрессивной средой (масла, эмульсии, чистящие составы)

Практические советы

• При монтаже учитывайте посадочные размеры - внешние габариты канала 100×100 мм требуют свободного места в шкафу не менее 110–120 мм
• Для удобства прокладки используйте кабельные зажимы или хомутики - они фиксируются через перфорацию
• Если нужна более жесткая фиксация, применяйте крепёжные планки серии PROxima вместо одиночных саморезов
• При необходимости удлинения трассы - соединяйте несколько каналов длиной 2000 мм без разрезания; стыки должны быть плотными
• Не перегружайте канал - суммарный диаметр всех кабелей не должен превышать 50% внутреннего объёма
