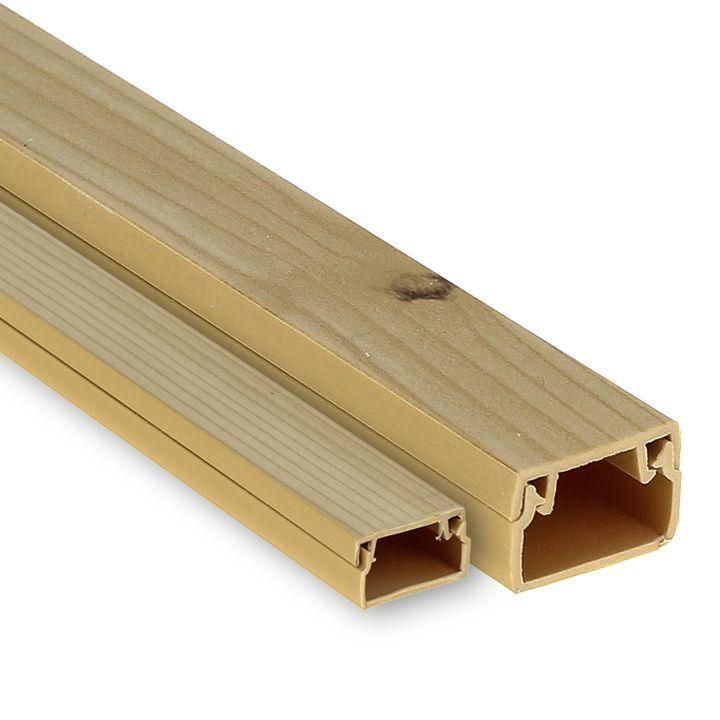

Канал кабельный под светлое дерево (12х12) (120м.) Plast EKF PROxima | kk-12-12w

Кабель-канал EKF-Plast 12×12 в цвете «светло-кремовый» (арт. kk-12-12w) предназначен для открытой прокладки кабелей в помещениях - он сочетает компактные размеры, безопасный материал и прочную конструкцию крышки, что делает его удобным решением для слаботочных и силовых систем.

Назначение и область применения

Кабель-канал EKF-Plast 12×12 используется для защиты и организации прокладки кабелей открытым способом. Подходит для установки в жилых, офисных, административных и промышленных зданиях. Применяется для прокладки слаботочных (сети связи, сигнализация, IP-камеры), информационных (LAN, HDMI) и силовых (до 500 В) проводов. Особенно эффективен там, где требуется эстетичный вид проводки и быстрый доступ к кабелям для обслуживания.

Технические характеристики

• Размеры: 12 × 12 мм - внешние габариты, внутреннее полезное сечение 81 мм2 позволяет разместить до 3–4 одножильных кабелей сечением до 2,5 мм2 каждый.
• Материал: ПВХ без галогенов - не выделяет токсичных веществ при нагреве, соответствует требованиям пожарной безопасности.
• Огнестойкость: Да - материал самозатухающий, не поддерживает горение при удалении источника пламени.
• Цвет: Светло-кремовый - имитирует натуральное дерево, хорошо вписывается в интерьеры без необходимости окраски.
• Температурный диапазон: От -30C до +90C - можно использовать в неотапливаемых помещениях, на чердаках, в подъездах и других условиях с перепадами температур.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в умеренном и холодном климате с повышенной влажностью.
• Крышка: Съемная, с двойным замком - фиксируется без инструментов, удерживает нагрузку кабелей даже при частичном закрытии.
• Крепление: Прочее - предполагает использование саморезов, дюбелей или клеевых составов; спецификация крепежа не указана, требует самостоятельного выбора.
• Длина бухты: 120 метров - оптимальна для крупных объектов, снижает количество стыков при монтаже.

Совместимость и монтаж

Кабель-канал EKF-Plast 12×12 совместим со всеми типами стандартных кабелей, включая NYM, VVG, FTP, UTP. Для монтажа рекомендуется использовать саморезы 3,5×20 мм или дюбели-гвозди с шагом 30–50 см. На углах и поворотах используйте угловые элементы серии PROxima - они обеспечивают плавный переход без деформации канала. Перед укладкой кабелей проверьте, чтобы внутренняя поверхность была свободна от заусенец - материал ПВХ мягкий, легко царапается острыми предметами. После заполнения кабелями крышку следует полностью закрыть, чтобы сохранить герметичность и механическую целостность системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.15-97 (по защите от поражения электрическим током) и имеет сертификат пожарной безопасности. Материал без галогенов снижает риск образования ядовитых газов при возгорании, что важно для помещений с большим скоплением людей. Наличие огнестойкости позволяет применять канал в местах, где запрещены горючие материалы - например, в коридорах, лифтовых холлах, детских учреждениях.

Преимущества

• Высокая жесткость корпуса - не прогибается под собственным весом кабелей, даже при длинных участках.
• Надежный механизм крышки - двойной замок исключает случайное открывание, улучшает долговечность сборки.
• Эстетичный цвет - не требует покраски, маскирует провода в интерьере без визуального дисбаланса.
• Гибкость при монтаже - легко режется ножницами, не трескается при изгибе радиусом более 100 мм.
• Длинная бухта - минимизирует число стыков, ускоряет монтаж и снижает вероятность ошибок.

Ограничения применения

• Не предназначена для наружной установки - не выдерживает длительного воздействия УФ-излучения и осадков.
• Не подходит для прокладки кабелей с высокой тепловой нагрузкой (например, шины питания >10 А в течение длительного времени) - возможен перегрев внутри канала.
• Запрещено использовать в взрывоопасных средах - не имеет взрывозащиты и не сертифицирован для Zone 0/1/2.
• При температурах ниже -30C материал становится хрупким - не допускается ударное воздействие или резкий изгиб.

Примеры использования

• Прокладка сети Ethernet и телефонных кабелей в офисе по перегородкам и потолку.
• Обустройство проводки для видеонаблюдения в многоквартирном доме - каналы крепятся вдоль лестничных клеток.
• Скрытая прокладка кабелей управления в автоматических системах (конвейеры, насосы) в цехах с низкими требованиями к степени защиты.
• Монтаж освещения и датчиков движения в школах, больницах - благодаря пожаробезопасному материалу соответствует нормам СП 54.13330.

Практические советы

• Перед раскроем измерьте точную длину маршрута - канал нельзя удлинять, стыки увеличивают риск повреждения.
• При проходе через металлические конструкции используйте пластиковые втулки - предотвращают перетирание изоляции кабеля.
• Не перегружайте канал - максимальная суммарная площадь сечения кабелей должна быть ≤ 40% от внутреннего объема (81 мм2 ≈ макс. 32 мм2 кабелей).
• Для сложных трасс с несколькими ответвлениями заказывайте комплект с углами, тройниками и заглушками - все элементы совместимы с серией PROxima.
• Храните бухту в сухом месте при t° от +5C до +30C - перепады температуры могут вызвать деформацию.
