Канал кабельный под тёмное дерево (20х10) (96м.) Plast EKF PROxima | kk-20-10d

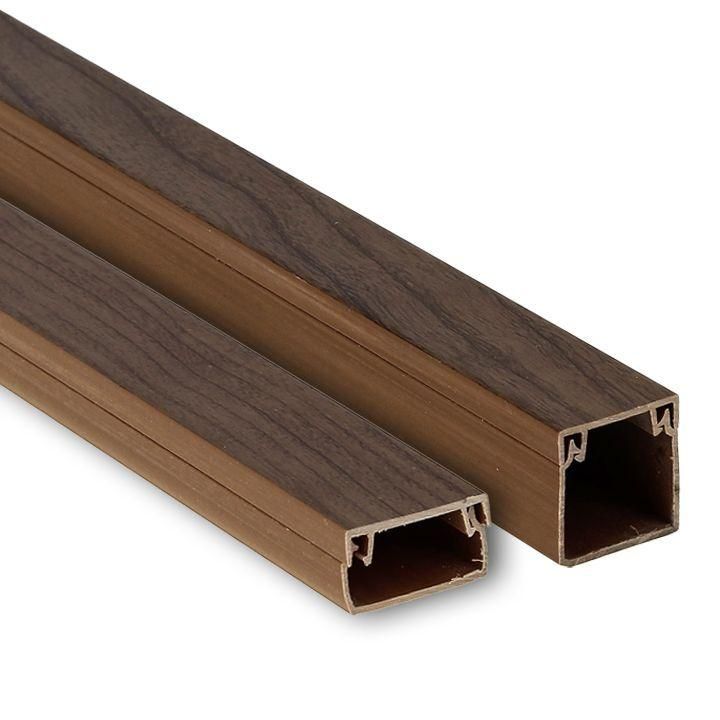

Кабель-канал EKF-Plast kk-20-10d - это прочный, огнестойкий профиль из ПВХ с коричневым цветом под темное дерево, предназначенный для открытой прокладки кабелей в помещениях. Его компактные габариты 20×10 мм и длина 96 метров делают его удобным решением для прокладки слаботочных и силовых линий в офисах, жилых домах и административных зданиях.

Назначение и область применения

Кабель-канал EKF-Plast kk-20-10d используется для защиты и организации прокладки кабелей открытым способом. Подходит для слаботочных систем - интернет, телефония, сигнализация, видеонаблюдение - и силовых цепей до 500 В. Применяется в помещениях с нормальной и повышенной влажностью: квартирах, школах, больницах, торговых центрах, на предприятиях. Устанавливается на стены, потолки, перегородки.

Технические характеристики

• Размеры: 20 × 10 мм - внешние габариты; полезное сечение 119 мм2 - позволяет разместить до 8–10 одножильных проводов сечением 1,5 мм2
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим воздействиям, химически инертен
• Цвет: коричневый, имитирующий текстуру темного дерева - гармонирует с интерьерами без необходимости отделки
• Огнестойкость: материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Температурный диапазон: от –30 C до +90 C - работает в неотапливаемых помещениях, на чердаках, в подвалах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Крышка: съемная, с двойным замком - фиксируется без инструментов, выдерживает нагрузку от кабелей при частичном закрытии
• Крепление: отверстия под шурупы - монтаж на саморезы через каждые 30–50 см
• Перегородки: отсутствуют - внутреннее пространство цельное, без разделений

Совместимость и монтаж

Кабель-канал EKF-Plast kk-20-10d совместим со всеми элементами серии PROxima: углы, тройники, соединители, заглушки. Для монтажа используйте саморезы 3–4 мм диаметром, длиной 20–30 мм. Расстояние между точками крепления - не более 50 см, особенно при заполнении канала кабелями. Перед установкой проверьте плоскость поверхности - неровности снижают герметичность прилегания. Начинайте монтаж с крепления основания, затем укладывайте кабели и защелкивайте крышку. Не допускайте перегибов при изгибе канала - он не предназначен для создания острых радиусов.

Безопасность и стандарты

Изделие выполнено из самозатухающего ПВХ, не поддерживающего горение, что соответствует требованиям ГОСТ Р 50571.15 и СП 31-110-2003. Материал не выделяет токсичных веществ при нагреве до 90 C. Кабель-канал EKF-Plast kk-20-10d не содержит свинца и других опасных добавок, безопасен для использования в жилых и общественных зонах.

Преимущества

• Высокая жесткость корпуса предотвращает прогиб под нагрузкой кабелей
• Двойной замок крышки обеспечивает надежное удержание даже при временной фиксации
• Цвет “темное дерево” маскирует канал в интерьере, исключает необходимость покраски
• Готовый к монтажу формат - 96 м в бухте - минимизирует стыки и отходы
• Не требует специального инструмента для установки - достаточно отвертки и мерной ленты

Ограничения применения

• Не предназначен для наружной установки - не выдерживает длительного UV-воздействия
• Не рекомендован для прокладки в местах с постоянным контактом с открытым огнем или высокими температурами выше 90 C
• Не подходит для прокладки кабелей с наружным диаметром более 8 мм - риск перегрузки сечения
• Не следует использовать в условиях постоянного механического давления (например, под полом или в проезжей части)
• При температуре ниже –30 C материал становится хрупким - избегайте монтажа в зимних условиях без предварительного согрева

Примеры использования

• Прокладка Ethernet-кабелей и коаксиальных линий в офисе по периметру комнаты
• Сборка распределительных линий освещения в многоквартирном доме
• Обустройство системы “умный дом”: датчики движения, термостаты, камеры наблюдения
• Подключение бытовой техники к щитовой в кухне или ванной
• Замена старой проводки в исторических зданиях без вскрытия стен

Практические советы

• При прокладке длинных маршрутов оставляйте запас длины на изгибы - не менее 10–15 см на каждый поворот
• Для большего удобства при укладке кабелей используйте направляющие - они предотвращают перекручивание
• Проверяйте соответствие диаметра кабелей полезному сечению 119 мм2 - перегрузка вызывает перегрев
• При использовании нескольких каналов параллельно соблюдайте минимальный зазор 5 см между ними для теплоотвода
• После завершения монтажа обязательно закройте все крышки - даже незаполненные участки лучше закрыть для защиты от пыли
• При необходимости резки используйте ножницы по металлу или ножовку - рез должен быть ровным, без заусенец
