Канал кабельный TWDN25х25LG2 25х25 мм с верхней крышкой СТЭЗ 11700653

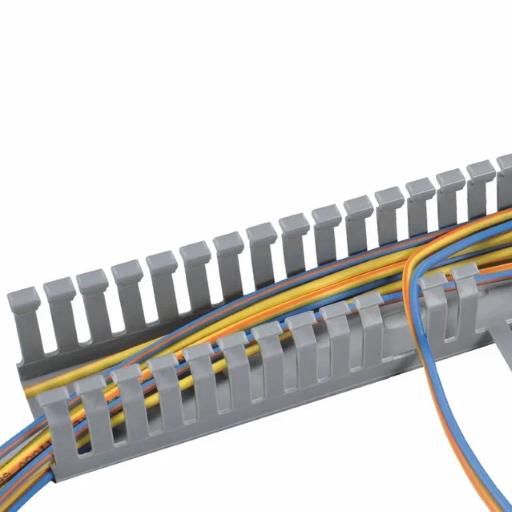

Канал кабельный TWDN25x25LG2 СТЭЗ - это пластиковый профиль для упорядоченного монтажа кабелей и проводов в помещениях с невысокой механической нагрузкой. Применяется в системах автоматизации, слаботочных сетях и распределительных щитах.

Назначение и область применения

Канал кабельный TWDN25x25LG2 СТЭЗ предназначен для защиты и организации прокладки кабелей в закрытых помещениях. Подходит для слаботочных систем: сигнализации, связи, управления освещением, автоматики, телеметрии. Устанавливается на стены, потолки или внутри шкафов. Не используется на открытом воздухе или в местах с высокой вероятностью физического повреждения.

Технические характеристики

• Размеры канала: 25×25 мм - внутреннее сечение позволяет разместить до 4–6 одножильных кабелей диаметром до 4 мм каждый
• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен, не поддерживает горение
• Цвет: светло-серый (LG2) - соответствует стандартной цветовой гамме промышленного оборудования
• Форма: прямоугольный профиль с крышкой - обеспечивает легкий доступ к кабелям при обслуживании

Совместимость и монтаж

Канал кабельный TWDN25x25LG2 СТЭЗ совместим со стандартными креплениями: саморезами, дюбелями, клеем на основе акрила. Крышка легко открывается без инструментов - достаточно надавить на защелки по бокам. Для соединения участков используются углы, тройники и переходники той же серии. Монтаж допускается на ровные поверхности из бетона, кирпича, ГКЛ. Не рекомендуется использовать на поверхностях с перепадами температур выше +40 C или ниже −10 C.

Преимущества

• Удобная крышка с защелками - позволяет менять или добавлять кабели без демонтажа всего канала
• Гладкая внутренняя поверхность - снижает риск повреждения изоляции при протяжке проводов
• Небольшой вес и простота резки - можно обрезать обычным ножом или ножницами по металлу
• Стандартные размеры - совместим с комплектующими других производителей, если соблюдена геометрия 25×25 мм

Ограничения применения

• Не предназначено для силовых цепей с напряжением свыше 1000 В
• Не выдерживает ударные нагрузки - нельзя применять в зонах с движущимся оборудованием или частым контактом
• Не подходит для установки в сырых помещениях с постоянной конденсацией воды - хотя материал влагостойкий, герметичность не обеспечивается
• Не используется в условиях повышенной температуры (>+40 C) или открытого солнечного излучения

Примеры использования

• Прокладка сигналов от датчиков движения к контроллеру в офисном помещении
• Организация кабелей питания и связи в серверном шкафу
• Монтаж проводов системы видеонаблюдения вдоль стен коридора
• Сборка кабельных трасс в распределительных щитах малой мощности

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех кабелей не превышает 80% внутреннего объема канала - это сохраняет теплоотвод и удобство обслуживания
• Используйте заглушки на концах канала TWDN25x25LG2 СТЭЗ, чтобы предотвратить попадание пыли и насекомых
• При необходимости удлинения - соединяйте каналы без зазоров, чтобы избежать деформации крышки
• Для точного реза используйте линейку и острые ножницы - неровный срез затрудняет установку крышки
