Каркас напольный цельносварной ВРУ-1 (1800х450х450) IP54 в комплекте с боковыми панелями серый | Б0059339 ЭРА

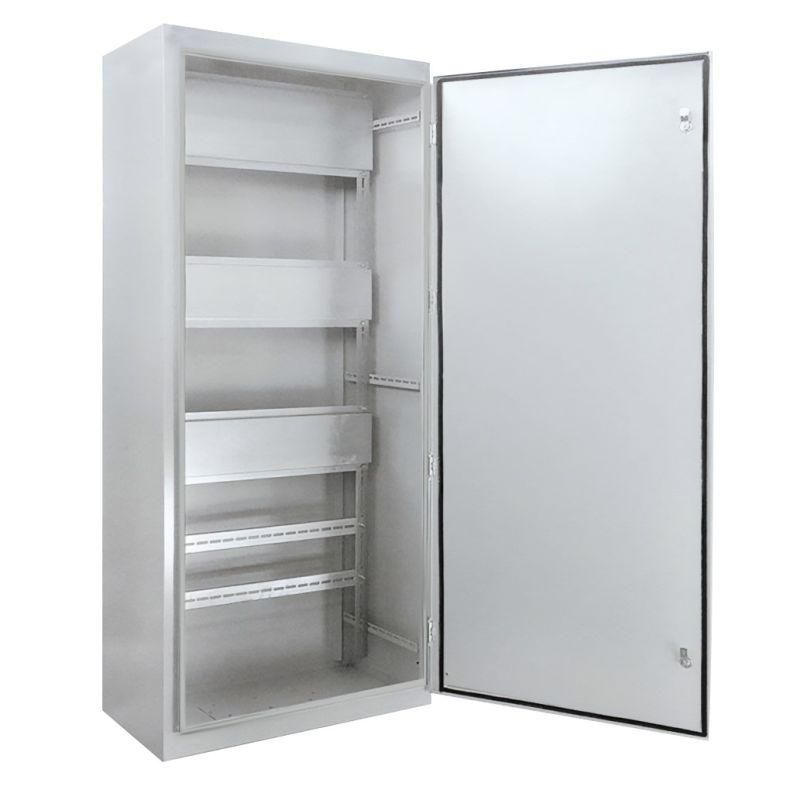

Каркас напольный цельносварной ВРУ-1 1800х450х450 мм IP54 с боковыми панелями - это металлический корпус для сборки вводно-распределительных устройств в жилых и общественных зданиях. Произведён из стали, устойчив к механическим воздействиям и обеспечивает степень защиты IP54. Бренд ЭРА, артикул б0059339, предназначен для монтажа внутри помещений с контролируемой средой.

Назначение и область применения

Каркас напольный цельносварной ВРУ-1 1800х450х450 мм IP54 с боковыми панелями используется для сборки вводно-распределительных устройств (ВРУ) в зданиях с трёхфазной сетью 380/220 В, 50 Гц. Применяется там, где требуется надёжная защита оборудования от пыли и брызг воды - в подъездах, технических помещениях, котельных, административных зданиях. Подходит для комплектации автоматических выключателей, УЗО, счётчиков и других элементов распределительной системы.

Технические характеристики

• Формат: напольный, цельносварной
• Размеры: высота 1800 мм, ширина 450 мм, глубина 450 мм
• Материал: сталь толщиной 1,2 мм
• Степень защиты: IP54 - защищает от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Цвет: RAL 7035 (серый матовый)
• Количество дверей: одна, с двумя замками
• Наличие задней стенки: да
• Наличие монтажной панели: да (в комплекте две панели 160 мм и одна 220 мм)
• Подключение кабелей: снизу

Совместимость и монтаж

Каркас напольный цельносварной ВРУ-1 1800х450х450 мм IP54 с боковыми панелями совместим с типовыми модульными аппаратами: автоматическими выключателями до 63 А, УЗО, рубильниками, счётчиками. На внутренних панелях предусмотрено крепление через стандартные DIN-рейки. Для фиксации оборудования используются перфорированные швеллеры и уголки, входящие в комплект. Кабельный ввод - нижний, требует предварительной подготовки отверстий в основании. Напольная установка допускается на ровную, не подверженную вибрациям поверхность. Цокольное основание - опционально, не входит в базовую комплектацию.

Безопасность и стандарты

Изделие соответствует требованиям к корпусам для ВРУ в соответствии с ГОСТ Р 51321.1 и IEC 61439-1. Степень защиты IP54 обеспечивает безопасную работу в условиях повышенной запылённости и возможного контакта с влагой. Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Два замка обеспечивают защиту от несанкционированного вскрытия.

Преимущества

• Цельносварная конструкция повышает жесткость и долговечность корпуса
• Наличие двух монтажных панелей позволяет гибко распределять оборудование
• Перфорированные швеллеры и уголки упрощают крепление крупногабаритных устройств
• Задняя стенка снижает риск попадания пыли и проводов с тыльной стороны
• Комплексная комплектация (все детали в одном заказе) сокращает время монтажа

Ограничения применения

• Не предназначен для наружной установки - IP54 недостаточно для постоянного воздействия дождя, снега или прямого солнца
• Не рассчитан на взрывоопасные среды (не имеет взрывозащиты Ex)
• Требует наличия свободного пространства перед дверью для её открывания (минимум 800–1000 мм)
• Не поддерживает встраивание в стены - только напольная установка
• Не содержит теплообменных систем - не рекомендован для помещений с температурой выше +40 C без принудительной вентиляции

Примеры использования

• Центральный щит в многоквартирном доме - приём и распределение энергии по этажам
• Щитовая в офисном здании - управление освещением, розетками, кондиционерами
• Технологический щит на производстве - питание станков, насосов, конвейеров
• Административные и коммунальные объекты - школы, больницы, спортивные комплексы

Практические советы

• Проверьте посадочные размеры оборудования перед монтажом - панели 160 и 220 мм имеют фиксированные отверстия под DIN-рейки
• При монтаже кабелей снизу используйте кабельные вводы с уплотнителями - они не входят в комплект, но обязательны для сохранения IP54
• Убедитесь, что уровень пола ровный; наклон более 2° может затруднить открывание двери
• Для удобства обслуживания оставьте минимум 600 мм свободного пространства сзади
• При необходимости увеличения прочности можно дополнительно закрепить корпус анкерами к полу
• Каркас напольный цельносварной ВРУ-1 1800х450х450 мм IP54 с боковыми панелями от ЭРА (артикул б0059339) - один из самых распространённых решений для типового ВРУ; выбирайте его, когда нужна проверенная, простая и надёжная основа
