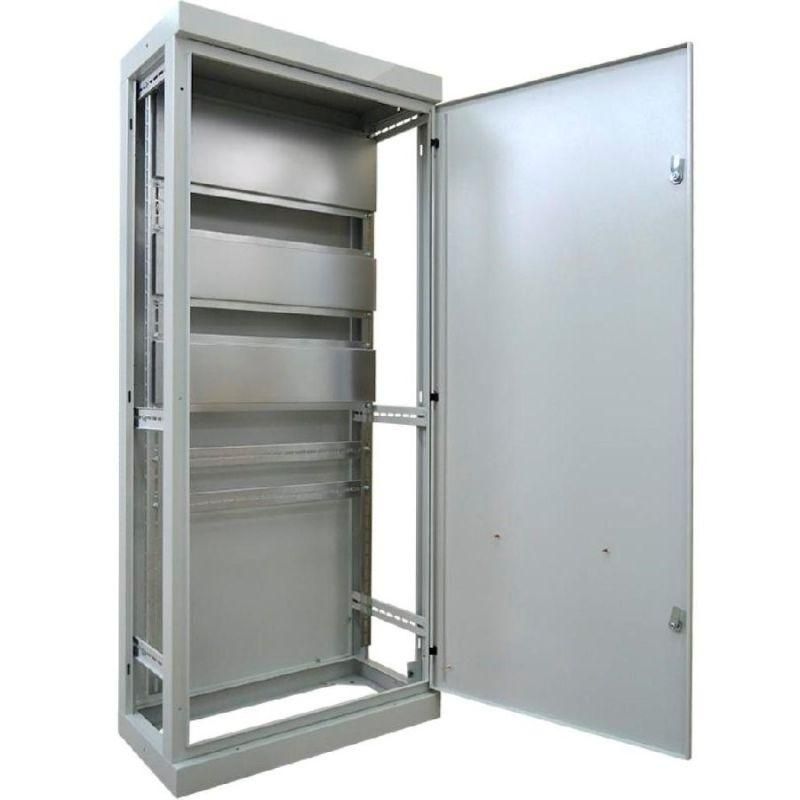

Каркас напольный цельносварной ВРУ-1 (1800х600х450) IP31 без боковых панелей серый - Б0059323 ЭРА

Каркас ВРУ-1 напольный цельносварной 1800х600х450 мм IP31 без боковых панелей - это базовый элемент сборки вводно-распределительного устройства для монтажа в жилых и общественных зданиях. Произведён из стали, совместим с комплектацией ЭРА, артикул б0059323 обеспечивает стандартизированную установку с нижним вводом кабелей.

Назначение и область применения

Каркас ВРУ-1 напольный цельносварной 1800х600х450 мм IP31 без боковых панелей используется как основа для сборки вводно-распределительных устройств (ВРУ) в помещениях с нормальной средой. Применяется для приёмки, распределения и учёта трёхфазного переменного тока 380/220 В, 50 Гц с глухозаземлённой нейтралью. Подходит для установки в подвалы, технические помещения, этажные щитовые, где требуется надёжная механическая защита оборудования.

Технические характеристики

• Формат: напольный, цельносварной корпус
• Габариты: высота 1800 мм, ширина 600 мм, глубина 450 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь листовая толщиной 1,2 мм
• Цвет: RAL 7035 (серый матовый)
• Количество дверей: одна передняя
• Замки: два на двери (ключевые)
• Наличие задней стенки: да
• Наличие монтажной панели: да (в комплекте)
• Ввод кабелей: снизу

Совместимость и монтаж

Каркас ВРУ-1 напольный цельносварной 1800х600х450 мм IP31 без боковых панелей поставляется с готовой комплектацией:

• 2 монтажные панели 160 мм - для установки автоматических выключателей и УЗО
• 1 монтажная панель 220 мм - для крупногабаритных аппаратов (например, главного автомата)
• 2 перфорированных швеллера и 2 перфорированных уголка - для крепления дополнительного оборудования
• 4 рым-болта M10 DIN 580 - для подъёма и фиксации корпуса при транспортировке и монтаже
• 1 задняя стенка - закрывает тыльную сторону

Не требует сварки при сборке. Крепление внутри - через отверстия в панелях и профилях. Для монтажа на полу используйте анкерные болты. Ввод кабелей - через нижние отверстия; рекомендуется использовать кабельные вводы с уплотнениями.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 61439-1) для низковольтных распределительных устройств. Степень защиты IP31 исключает попадание инструментов и проводов внутрь, снижает риск случайного контакта. Конструкция не предусматривает герметичность - не предназначен для влажных, сырых или наружных помещений.

Преимущества

• Цельносварная рама повышает жесткость и долговечность
• Имеются все необходимые элементы для быстрой сборки - не нужен доп. заказ
• Перфорированные направляющие позволяют гибко располагать оборудование
• Задняя стенка защищает от доступа сзади и улучшает безопасность
• Два замка обеспечивают повышенную защиту от несанкционированного вскрытия

Ограничения применения

• IP31 не защищает от брызг, пыли и влаги - нельзя использовать в уличных условиях, ванных комнатах, подвалах с постоянной сыростью
• Отсутствие боковых панелей - требует наличия смежных шкафов или ограждений для безопасности
• Не рассчитан на взрывоопасные среды - не соответствует взрывозащите Ex
• Высота 1800 мм требует свободного пространства выше уровня головы для обслуживания

Примеры использования

• Главное ВРУ в многоэтажном жилом доме - приём энергии от ТП, распределение по этажам
• Щитовая на первом этаже офисного здания - управление освещением, силовыми линиями
• Подстанционный щит в административном здании - учёт и защита потребителей
• Альтернатива старому ВРУ при модернизации электроснабжения

Практические советы

• Проверьте посадочные размеры: ширина 600 мм и глубина 450 мм должны умещаться в нишу или место установки с запасом 50–100 мм с каждой стороны
• При монтаже на бетонный пол используйте анкеры M10 - рым-болты служат только для подъёма, не для крепления
• Для лучшей теплоотдачи оставьте зазор 50 мм между задней стенкой и стеной помещения
• При использовании с другими компонентами ЭРА - совпадают крепёжные отверстия и цвет покрытия
• Артикул б0059323 - единственный вариант этого формата в линейке ЭРА с такими габаритами и комплектацией
