Каркас напольный цельносварной ВРУ-1 (1800х600х450) IP54 в комплекте с боковыми панелями серый | Б0059340 ЭРА

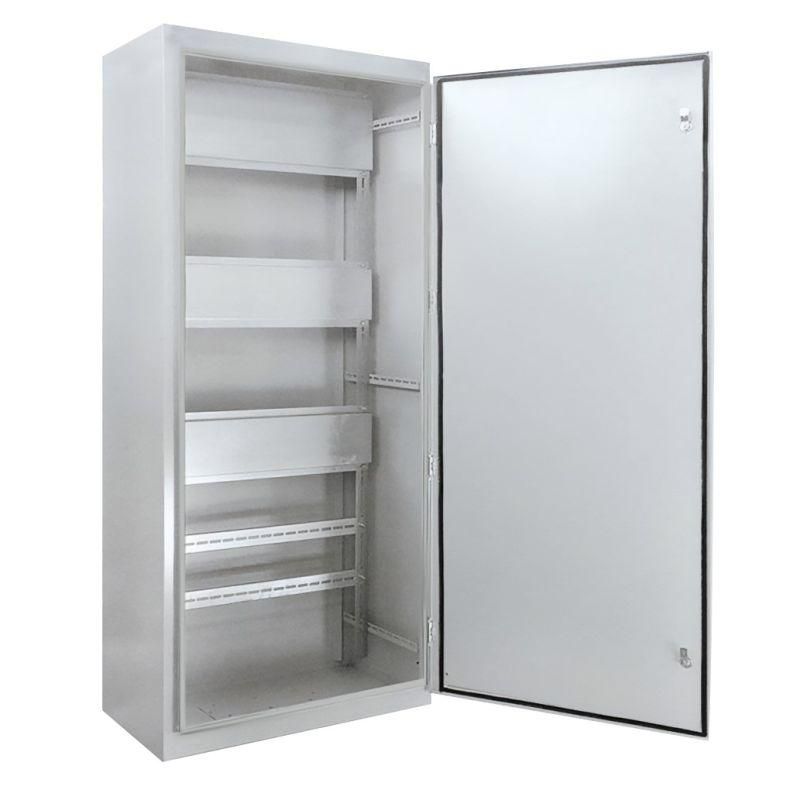

Каркас напольный цельносварной ВРУ-1 1800х600х450 мм IP54 с боковыми панелями - это металлический корпус для сборки вводно-распределительных устройств в помещениях с повышенными требованиями к защите оборудования. Произведённый компанией ЭРА, этот каркас обеспечивает надёжную механическую базу для установки автоматических выключателей, счетчиков и других компонентов ВРУ, соответствует нормам для жилых и общественных зданий.

Назначение и область применения

Каркас напольный цельносварной ВРУ-1 1800х600х450 мм IP54 с боковыми панелями предназначен для сборки вводно-распределительных устройств (ВРУ) в помещениях с высокой степенью запылённости или влажности. Подходит для установки в подвалы, технические помещения, котельные, офисные здания и многоквартирные дома. Обеспечивает защиту внутреннего оборудования от внешних воздействий и служит основой для монтажа коммутационных аппаратов, шин и кабельных вводов.

Технические характеристики

• Формат: напольный, цельносварной
• Габариты: 1800×600×450 мм (высота × ширина × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Материал: сталь листовая толщиной 1,2 мм
• Цвет: RAL 7035 (серый матовый)
• Количество дверей: одна передняя
• Замки: два - обеспечивают устойчивость к несанкционированному доступу
• Задняя стенка: есть, съемная
• Монтажная панель: да, две панели 160 мм и одна 220 мм
• Кабельный ввод: снизу

Совместимость и монтаж

Каркас напольный цельносварной ВРУ-1 1800х600х450 мм IP54 с боковыми панелями совместим с типовыми элементами ВРУ: автоматическими выключателями, УЗО, счетчиками, шинами PE/N до 100 А. Для монтажа используются предустановленные направляющие и перфорированные швеллеры и уголки, входящие в комплект. Кабельные вводы выполняются через нижние отверстия - рекомендуется использовать кабельные вводы с уплотнителями для сохранения степени защиты IP54. Перед установкой проверьте соответствие габаритов проёмов и наличия свободного места вокруг корпуса для открывания двери и обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для распределительных устройств низкого напряжения. Конструкция обеспечивает электробезопасность при работе под напряжением благодаря изоляции от проводящих частей и возможности заземления корпуса через специальные точки. Напольное исполнение исключает контакт с влагой на полу. Все металлические части имеют надёжное электрическое соединение с системой заземления.

Преимущества

• Цельносварная конструкция повышает прочность и долговечность корпуса
• Наличие двух монтажных панелей позволяет равномерно распределить нагрузку на оборудование
• Перфорированные швеллеры и уголки упрощают фиксацию оборудования без сварки
• Две точки запирания увеличивают безопасность против вскрытия
• Высокая степень защиты IP54 снижает риск отказов из-за пыли и влаги
• Комплексная комплектация (панели, рым-болты, задняя стенка) экономит время на подготовку к монтажу

Ограничения применения

• Не предназначен для установки вне помещений - даже при IP54 не рассчитан на постоянный дождь или прямые солнечные лучи
• Не используется в взрывоопасных средах (не имеет маркировки Ex)
• Не допускается использование в условиях температур ниже -25C без дополнительного обогрева
• Максимальная нагрузка на монтажную панель - не более 50 кг; при большей массе требуется усиление конструкции
• Не поддерживает вертикальный кабельный ввод - все вводы должны быть выполнены снизу

Примеры использования

• Центральное ВРУ в подвале жилого дома для распределения энергии между этажами
• Распределительный щит в административном здании с несколькими группами освещения и силовых линий
• Щитовая на территории объекта с высокой запылённостью - например, на заводе или в автосервисе
• Аварийное питание для лифтов или систем пожарной сигнализации

Практические советы

• При заказе учтите, что каркас напольный цельносварной ВРУ-1 1800х600х450 мм IP54 с боковыми панелями требует минимум 10 см свободного пространства с каждой стороны для удобного обслуживания и теплоотвода
• Перед установкой оборудования проверьте расположение отверстий под кабельные вводы - они находятся только в нижней части корпуса
• Используйте рым-болты M10 из комплекта для подъёма и перемещения корпуса - они рассчитаны на вес всей сборки
• При необходимости можно дополнительно закрепить каркас к полу анкерами, особенно в районах с сейсмической активностью
• Проверяйте целостность уплотнителей двери после монтажа - потеря герметизации снижает эффективность IP54
• Для серийного производства используйте одинаковые модели - так упрощается стандартизация схем и сервисного обслуживания
