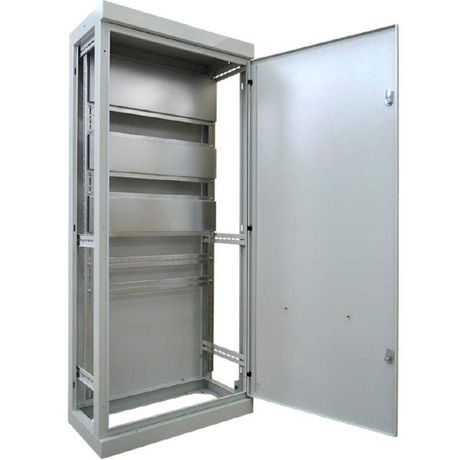

Каркас напольный цельносварной ВРУ-1 (2000х600х450) IP31 без боковых панелей серый | Б0059329 ЭРА

Каркас ВРУ-1 2000х600х450 мм напольный цельносварной без боковых панелей IP31 серый - это базовый элемент сборки вводно-распределительного устройства для монтажа оборудования в жилых и общественных зданиях. Произведён компанией ЭРА (Энергия света), артикул б0059329. Подходит для комплектации ВРУ с нижним вводом кабеля и фиксацией на полу.

Назначение и область применения

Каркас ВРУ-1 используется как корпус для сборки вводно-распределительных устройств (ВРУ) в помещениях с нормальной средой. Применяется для приёмки, распределения и учёта трёхфазного переменного тока 380/220 В, 50 Гц с глухозаземлённой нейтралью. Обеспечивает механическую защиту внутреннего оборудования - автоматических выключателей, УЗО, счетчиков, шин и других компонентов. Подходит для установки в подъездах, технических помещениях, административных зданиях и аналогичных объектах.

Технические характеристики

• Размеры: высота 2000 мм, ширина 600 мм, глубина 450 мм
• Материал: сталь листовая толщиной 1,2 мм
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Тип установки: напольная
• Количество дверей: одна передняя
• Количество замков: два
• Наличие задней стенки: да
• Наличие монтажной панели: да (в комплекте)
• Ввод кабеля: снизу

Совместимость и монтаж

Каркас ВРУ-1 совместим со всеми типами стандартных аппаратов защиты и коммутации, устанавливаемых на DIN-рейки или монтажные панели. Комплектация включает две монтажные панели 160 мм и одну - 220 мм, что позволяет гибко располагать оборудование внутри корпуса. Для крепления используются перфорированные швеллеры и уголки, входящие в комплект. Крепление к полу выполняется через отверстия в основании или с использованием цоколя (по заказу). Задняя стенка крепится болтами - обеспечивает целостность корпуса и возможность доступа к тыльной стороне кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к конструкциям ВРУ согласно ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Степень защиты IP31 исключает попадание крупных инородных частиц и защищает от вертикально падающей жидкости - достаточна для помещений без повышенной влажности. Отсутствие боковых панелей снижает стоимость и вес, но требует соблюдения минимальных зазоров между корпусом и соседними конструкциями при монтаже.

Преимущества

• Цельносварная конструкция повышает прочность и долговечность корпуса
• Напольное исполнение упрощает обслуживание и ремонт
• Две пары замков обеспечивают надёжную защиту от несанкционированного доступа
• Встроенная система монтажных планок и перфорированных профилей ускоряет сборку
• Серый цвет (RAL 7035) соответствует промышленному стандарту и маскирует следы эксплуатации

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP31 недостаточна для воздействия брызг, струй воды или пылевой нагрузки
• Отсутствие боковых панелей делает корпус уязвимым к механическому воздействию с боков - требуется установка в закрытом помещении с ограниченным доступом
• Не рекомендован для использования в условиях постоянной вибрации без дополнительной демпферизации
• Подходит только для систем с глухозаземлённой нейтралью - не применяется в IT или TT сетях без модификаций

Примеры использования

• Центральный ВРУ в многоквартирном доме - приём энергии от ЛЭП и распределение по этажам
• Щитовая на первом этаже офисного здания - управление освещением, силовыми линиями и кондиционированием
• Аварийный щит в производственном цеху - питание автономных групп потребителей
• Распределительный пункт в учебном заведении - организация питания классов и лабораторий

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 600 мм требует минимум 700–800 мм свободного пространства с каждой стороны для открывания двери и обслуживания
• При необходимости используйте цокольное основание - оно повышает уровень защиты от влаги и упрощает прокладку кабелей под полом
• Обязательно выполните заземление корпуса через специальные клеммы - даже при наличии задней стенки контакт должен быть надёжным
• При комплектации учитывайте габариты установленных аппаратов - максимальная высота монтажной панели 220 мм ограничивает использование крупногабаритных устройств
• Для удобства обслуживания рекомендуется заранее продумать маршруты ввода и вывода кабелей - все провода должны выходить через нижние отверстия без перегиба
