Каркас напольный цельносварной ВРУ-1 (2000х800х450) IP31 без боковых панелей серый | Б0059331 ЭРА

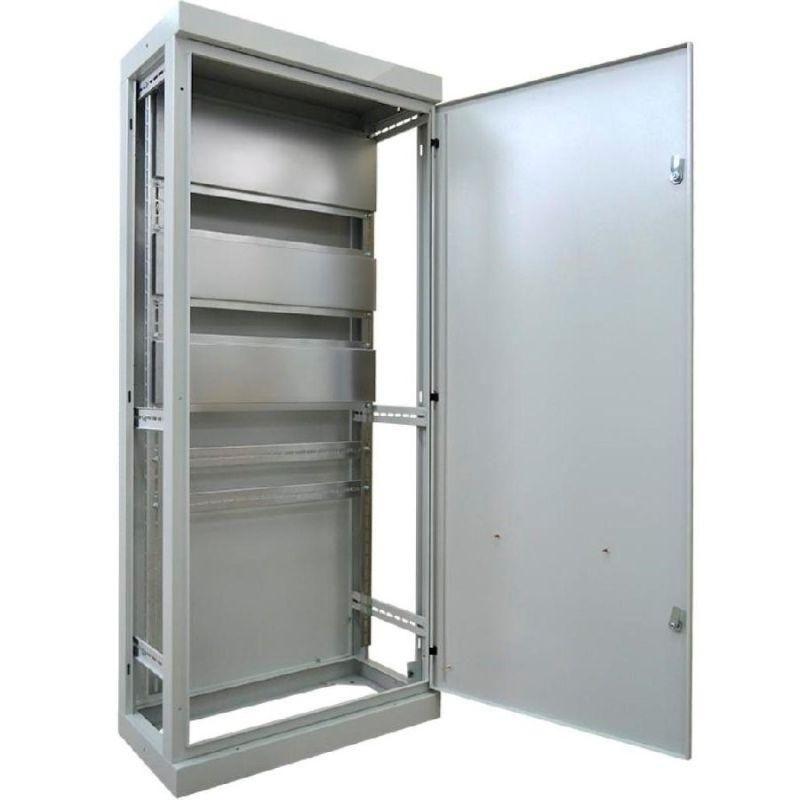

Каркас ВРУ-1 2000х800х450 мм напольный цельносварной без боковых панелей IP31 серый - это базовый элемент сборки вводно-распределительного устройства для монтажа оборудования в жилых и общественных зданиях. Произведён компанией ЭРА, артикул б0059331, предназначен для комплектации ВРУ с нижним вводом кабелей и фиксацией на полу.

Назначение и область применения

Каркас ВРУ-1 используется как корпус для сборки вводно-распределительных устройств (ВРУ) в помещениях с умеренной влажностью. Применяется для приёмки, распределения и учёта трёхфазного переменного тока 380/220 В, 50 Гц с глухозаземлённой нейтралью. Подходит для установки в подъездных щитовых, технических помещениях, котельных и других объектах, где требуется надёжная механическая защита коммуникаций и аппаратуры.

Технические характеристики

• Размеры: высота 2000 мм, ширина 800 мм, глубина 450 мм
• Материал: сталь толщиной 1,2 мм
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Исполнение: напольное, цельносварное
• Цвет: серый (RAL 7035)
• Количество дверей: одна передняя
• Замки: два, обеспечивают запирание двери
• Задняя стенка: есть, с возможностью крепления к каркасу
• Монтажная панель: да, две панели 160 мм и одна 220 мм
• Ввод кабелей: снизу

Совместимость и монтаж

Каркас ВРУ-1 совместим со всеми типами автоматических выключателей, УЗО, счетчиков и другим оборудованием, которое крепится на Din-рейку или на монтажную панель. Для монтажа:

• Установите каркас на ровное, горизонтальное основание. Напольное исполнение требует предварительной подготовки площадки.
• Подключение кабелей выполняется через нижние вводы - предусмотрено место для герметизации и кабельных вводов.
• Монтажные панели (160 и 220 мм) крепятся болтами к внутреннему каркасу. Швеллеры и уголки позволяют дополнительно фиксировать оборудование вне рамы.
• Заднюю стенку устанавливают после монтажа всех элементов внутри каркаса.
• Не используйте боковые панели - они отсутствуют по проекту, что упрощает доступ к кабелям и позволяет проводить обслуживание с боков.

Безопасность и стандарты

Конструкция соответствует требованиям к ВРУ для зданий с глухозаземлённой нейтралью. Степень защиты IP31 обеспечивает безопасность от случайного контакта с токоведущими частями и попадания крупных частиц. Соответствие нормам ПУЭ и ГОСТ Р 51321.1 реализовано за счёт прочной сварной конструкции и правильного расположения вводов.

Преимущества

• Цельносварная конструкция повышает жесткость и долговечность корпуса
• Отсутствие боковых панелей ускоряет монтаж и сервисное обслуживание
• Наличие двух монтажных панелей и перфорированных профилей снижает время сборки
• Два замка обеспечивают надёжное закрывание двери, исключают самопроизвольное открывание
• Серый цвет (RAL 7035) устойчив к выгоранию и хорошо сочетается с другими элементами щитового оборудования

Ограничения применения

• IP31 не подходит для помещений с повышенной влажностью, сыростью или риском брызг - для таких условий нужна степень защиты IP54 и выше
• Не предназначен для наружной установки
• Отсутствие боковых панелей делает невозможным использование в местах с высокой вероятностью механических воздействий с боков
• Не рекомендуется применять в условиях постоянного воздействия пыли, опилок, металлической стружки - IP31 не защищает от пыли

Примеры использования

• Вводно-распределительные устройства в многоквартирных домах
• Щитовые комнаты в офисных и административных зданиях
• Распределительные пункты на производственных участках с контролируемой средой
• Агрегаты для автономного питания в котельных и насосных станциях

Практические советы

• Перед монтажом проверьте, чтобы посадочные места для кабелей (снизу) были свободны и соответствовали диаметру вводимых труб или гофр
• Используйте рым-болты (входят в комплект) для подъёма и перемещения каркаса - вес изделия значителен
• При необходимости можно заказать цокольное основание - оно увеличит высоту установки и улучшит защиту от затопления
• Обязательно проведите заземление каркаса через специальный контакт - он предусмотрен конструкцией
• При использовании в составе ВРУ от ЭРА (артикул б0059331) все компоненты уже согласованы по размерам и креплениям - не меняйте детали без проверки совместимости
