Каркас напольный цельносварной ВРУ-1 (2000х800х450) IP54 в комплекте с боковыми панелями серый | Б0059344 ЭРА

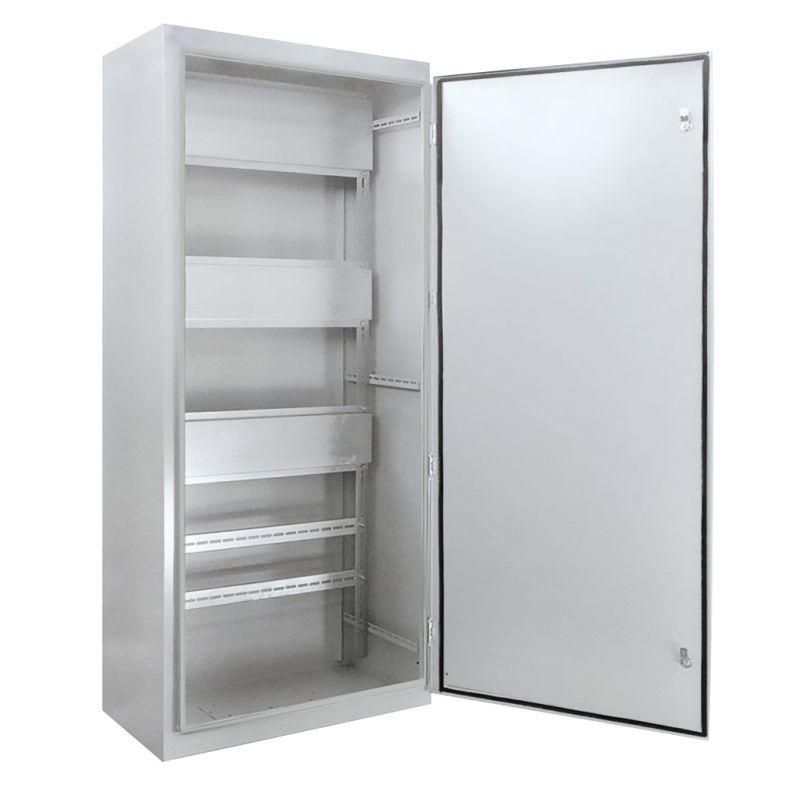

Каркас напольный цельносварной ВРУ-1 2000х800х450 мм IP54 с боковыми панелями серый - это металлический корпус для сборки вводно-распределительных устройств в помещениях с повышенными требованиями к защите оборудования. Бренд ЭРА предлагает этот каркас как базовый элемент для комплектации ВРУ в жилых и общественных зданиях, обеспечивая надежную механическую и защитную основу для автоматических выключателей, счетчиков и других компонентов.

Назначение и область применения

Каркас напольный цельносварной ВРУ-1 предназначен для монтажа внутри вводно-распределительных устройств (ВРУ), которые принимают, распределяют и учитывают электроэнергию в сетях 380/220 В, 50 Гц с глухозаземленной нейтралью. Подходит для установки в подвалы, технические помещения, этажные щитовые, котельные и другие закрытые объекты. Защита IP54 позволяет использовать каркас в условиях возможного попадания пыли и брызг воды - например, на улице под навесом или в сыром помещении.

Технические характеристики

• Размеры: высота 2000 мм, ширина 800 мм, глубина 450 мм
• Материал: сталь листовая толщиной 1,2 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Цвет: серый (RAL 7035)
• Количество дверей: одна, с двумя замками
• Задняя стенка: есть, съемная
• Монтажная панель: да, две панели 160 мм и одна 220 мм
• Тип установки: напольная, возможно использование с цокольным основанием
• Ввод кабелей: снизу

Совместимость и монтаж

Каркас напольный цельносварной ВРУ-1 совместим с типовыми компонентами ВРУ: автоматическими выключателями, УЗО, счетчиками, шинами PE/N. Комплектация включает все необходимые детали для сборки:

• Две монтажные панели 160 мм - для установки малогабаритных аппаратов
• Одна монтажная панель 220 мм - для крупногабаритных устройств
• Перфорированные швеллеры и уголки - для фиксации оборудования на раме
• Рым-болты M10 - для подъема и перемещения корпуса
• Задняя стенка - для завершения сборки и усиления жесткости

Монтаж выполняется на ровном, горизонтальном основании. Кабели заводятся через нижние вводы. Для удобства сборки рекомендуется предварительно расположить оборудование на монтажных панелях перед установкой в каркас.

Безопасность и стандарты

Изделие соответствует требованиям к конструкциям ВРУ для внутренних установок согласно ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Степень защиты IP54 обеспечивает безопасную работу в условиях среднего уровня запыленности и влажности. Корпус выполнен из стали, что исключает риск возгорания от внешних факторов. Все металлические части должны быть надежно заземлены при монтаже.

Преимущества

• Цельносварная конструкция повышает прочность и долговечность корпуса
• Наличие двух замков обеспечивает дополнительную защиту от несанкционированного доступа
• Съемная задняя стенка упрощает обслуживание и прокладку кабелей
• Стандартные размеры позволяют легко заменить или модернизировать существующие ВРУ
• Подготовленные места под монтажные панели снижают время сборки

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков и прямого солнца
• IP54 не гарантирует защиту от струй воды под давлением или длительного воздействия влаги
• Не используется в взрывоопасных зонах - требуются специальные корпуса Ex
• Не рассчитан на нагрузку выше 100 А без проверки теплового режима установленного оборудования
• Высота 2000 мм требует свободного вертикального пространства минимум 2100–2200 мм для монтажа и обслуживания

Примеры использования

• Главный ВРУ в многоэтажном жилом доме - прием энергии от ТП и распределение по этажам
• Щитовая на первом этаже офисного здания - управление питанием лифтов, систем вентиляции и освещения
• Административное здание - распределение питания по отделам с учетом потребляемой мощности
• Производственные участки с небольшим уровнем пыли - питание станков и автоматики

Практические советы

• При заказе убедитесь, что посадочные размеры вашего оборудования подходят под монтажные панели 160 и 220 мм
• Для удобства прокладки кабелей используйте кабельные вводы с уплотнениями - они не входят в комплект, но обязательны для сохранения степени защиты IP54
• Перед окончательной сборкой проверьте геометрию каркаса - сварные швы должны быть ровными, без деформаций
• При использовании с цокольным основанием учтите, что общая высота увеличивается на 100–150 мм
• Рым-болты можно использовать для подъема корпуса краном - но только при наличии четырех точек крепления и равномерной нагрузки
• Каркас напольный цельносварной ВРУ-1 от ЭРА - один из самых распространённых решений для типового проекта; он хорошо сочетается с оборудованием других производителей, если соблюдены стандартные крепления
