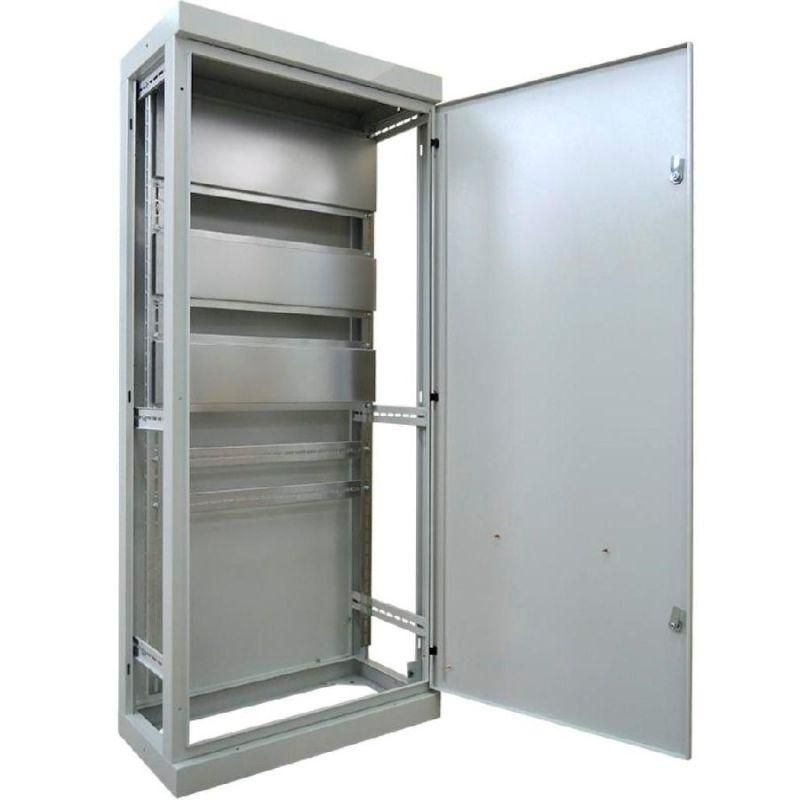

Каркас напольный цельносварной ВРУ-1 (2000х800х600) IP31 без боковых панелей серый | Б0059332 ЭРА

Каркас напольный цельносварной ВРУ-1 2000х800х600 мм IP31 без боковых панелей серый - это базовый элемент сборки вводно-распределительного устройства для монтажа оборудования в жилых и общественных зданиях. Бренд ЭРА предлагает этот каркас как надежную основу для комплектации ВРУ с учетом требований ГОСТ и удобства сервисного обслуживания.

Назначение и область применения

Каркас напольный цельносварной ВРУ-1 предназначен для сборки вводно-распределительных устройств (ВРУ) в помещениях с нормальной средой. Он служит механической основой для установки автоматических выключателей, счетчиков, контакторов и других компонентов электрощита. Подходит для объектов с питанием 380/220 В, 50 Гц - таких как многоквартирные дома, офисы, школы, административные здания. Устройство обеспечивает прием, распределение и защиту электроэнергии при перегрузках и КЗ.

Технические характеристики

• Формат: напольный, цельносварной корпус
• Габариты: высота 2000 мм, ширина 800 мм, глубина 600 мм
• Материал: сталь листовая толщиной 1,2 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Цвет: серый (RAL 7035)
• Количество дверей: одна задняя
• Количество замков: два
• Наличие монтажной панели: да (в комплекте две панели 160 мм и одна 220 мм)
• Подключение кабелей: снизу через нижние вводные отверстия

Совместимость и монтаж

Каркас напольный цельносварной ВРУ-1 совместим со всеми типичными компонентами ВРУ: модульными автоматами, рубильниками, трансформаторами тока, счетчиками и шинами PE/N. Для монтажа требуется подготовить ровное, не подвижное основание. Корпус устанавливается на пол без необходимости фиксации к стене - вес конструкции обеспечивает устойчивость. Открытые стороны (без боковых панелей) позволяют легко доступ к внутренним элементам при обслуживании. Все детали комплекта (монтажные панели, швеллеры, уголки, рым-болты) уже предусмотрены для быстрого сбора щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных устройств до 1000 В. Конструкция исключает случайный контакт с токоведущими частями благодаря наличию одной задней двери с двумя замками. Напольное исполнение снижает риск попадания влаги с уровня пола. IP31 защищает от крупных частиц и вертикальных потоков воды - однако не рассчитан на влажные помещения или внешнюю установку.

Преимущества

• Цельносварная конструкция повышает жесткость и долговечность корпуса
• Отсутствие боковых панелей ускоряет монтаж и обслуживание внутри щита
• Встроенные монтажные панели и перфорированные профили позволяют гибко располагать оборудование
• Нижний ввод кабеля упрощает трассировку силовых линий и снижает нагрузку на входные отверстия
• Стандартные размеры обеспечивают совместимость с большинством комплектующих ВРУ

Ограничения применения

• Не допускается использование во взрывоопасных, химически агрессивных или постоянно влажных средах (например, подвалы с постоянной сыростью, улица, банях)
• IP31 не обеспечивает защиту от брызг сбоку или пылевой среды - для таких условий нужен корпус IP54+
• Без боковых панелей корпус не герметичен - нельзя использовать там, где требуется закрытая конструкция для эстетики или безопасности персонала
• Не предназначен для настенной установки - только напольное расположение

Примеры использования

• Центральный ВРУ в многоквартирном доме для распределения энергии между этажами
• Щитовая на первом этаже офисного здания с групповым учетом потребления
• Основа для ВРУ в учебных заведениях, больницах, спортивных комплексах
• Альтернатива готовому щиту при необходимости индивидуального состава аппаратуры

Практические советы

• Перед монтажом проверьте, что высота помещения позволяет свободно открывать дверцу - минимальный зазор сверху рекомендуется 100 мм
• Используйте рым-болты для подъема и перемещения корпуса - они рассчитаны на вес собранного щита
• При прокладке кабелей снизу используйте кабельные вводы с уплотнителями - даже при IP31 важно предотвращать попадание влаги
• Обязательно выполните заземление корпуса через шину PE, которая должна быть подключена к монтажной раме
• Если планируете увеличить количество оборудования - учтите, что монтажные панели имеют ограниченную нагрузочную способность; для тяжелых устройств применяйте дополнительные опоры
