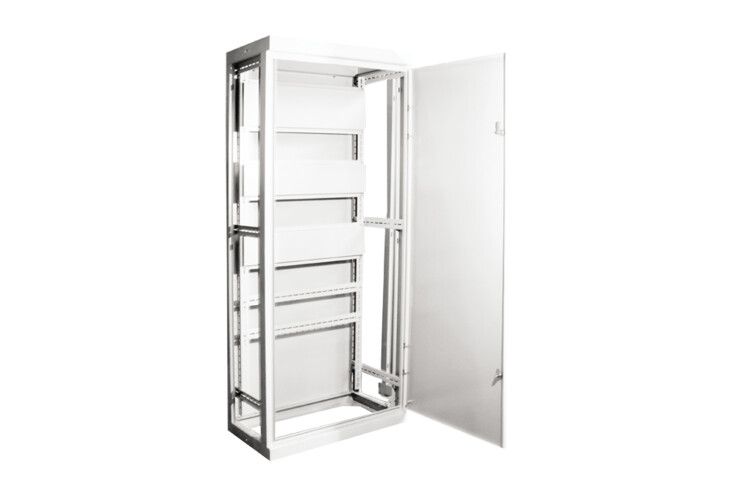

Каркас ВРУ-1 сборный (1800х800х450) без боковых панелей - SQ0905-0147 TDM

Каркас ВРУ-1 сборный (1800х800х450) без боковых панелей IP31 от TDM ELECTRIC - это основа для компактного распределительного устройства, подходящего для внутренней установки в помещениях с контролируемой средой. Артикул sq0905-0147 позволяет собирать ВРУ на базе готового металлического корпуса с регулируемой монтажной платой.

Назначение и область применения

Каркас ВРУ-1 сборный (1800х800х450) без боковых панелей IP31 предназначен для монтажа внутри помещений в составе распределительных устройств низкого напряжения. Подходит для сборки ВРУ в жилых, административных и промышленных зданиях, где требуется надёжная защита оборудования от случайного прикосновения и пыли, но не требуется герметичность. Благодаря отсутствию боковых панелей, корпус легко интегрируется в линейные компоновки или многошкафные системы.

Технические характеристики

• Габариты: 1800×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь
• Покрытие: текстурированный порошковый слой, цвет RAL 7035 (серый)
• Количество дверей: одна
• Количество замков: два
• Монтажная плата: есть, с возможностью регулировки по глубине
• Поддерживает метрический монтаж: да
• Возможна напольная установка: да
• Конструкция: сборно-разборная, совместима с наборными элементами

Совместимость и монтаж

Каркас ВРУ-1 сборный (1800х800х450) без боковых панелей IP31 проектировался для модульной сборки. Монтажная плата с регулировкой по глубине позволяет точно выставлять положение аппаратов, что особенно важно при использовании коммутационных устройств с различным фронтальным выступом. Корпус совместим со стандартными DIN-рейками и креплениями по метрической системе. Отсутствие боковых стенок упрощает прокладку кабелей и подключение к смежным шкафам. Для сборки требуются только передняя и задняя панели, которые можно заказать отдельно.

Безопасность и стандарты

Каркас соответствует требованиям к электрооборудованию для внутренних установок. Степень защиты IP31 обеспечивает безопасность персонала от контакта с токоведущими частями через решётки или щели. Порошковое покрытие защищает металл от коррозии в условиях нормальной влажности. Применение в местах с повышенной запылённостью допустимо, но не рекомендовано в сырых, агрессивных или наружных условиях.

Преимущества

• Жесткая цельносварная рама обеспечивает точную геометрию и долгий срок службы
• Регулируемая монтажная плата снижает время на настройку оборудования
• Порошковое покрытие устойчиво к царапинам и механическому воздействию
• Легко объединяется с другими шкафами в единую линейку
• Подходит для быстрого монтажа в существующих нишах благодаря открытым боковым сторонам

Ограничения применения

Каркас ВРУ-1 сборный (1800х800х450) без боковых панелей IP31 не предназначен для наружной установки, помещений с высокой влажностью, химически активной средой или риском попадания струй воды. Низкая степень защиты IP31 исключает использование в цехах с брызгами масла, водой или технологической пылью. Также нельзя использовать без установки передней и задней панелей - открытые стороны не обеспечивают достаточной изоляции.

Примеры использования

• Внутренние ВРУ в офисных зданиях и торговых центрах
• Распределительные пункты в производственных участках с сухим микроклиматом
• Шкафы управления насосными станциями в закрытых камерах
• Системы автоматизации, где оборудование собрано в линейку из нескольких шкафов

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий под крепление аппаратов - используйте метрические крепёжные элементы
• При установке в линейку учитывайте ширину 800 мм - она должна соответствовать проходам и доступу для обслуживания
• Используйте дополнительные панели (переднюю и заднюю) обязательно - без них корпус не выполняет функцию защиты
• Не применяйте в местах с температурой ниже -10C или выше +40C - материал и покрытие рассчитаны на комнатный режим
• Артикул sq0905-0147 - это именно каркас; все внутреннее оборудование (автоматы, УЗО, шины) необходимо приобретать отдельно
