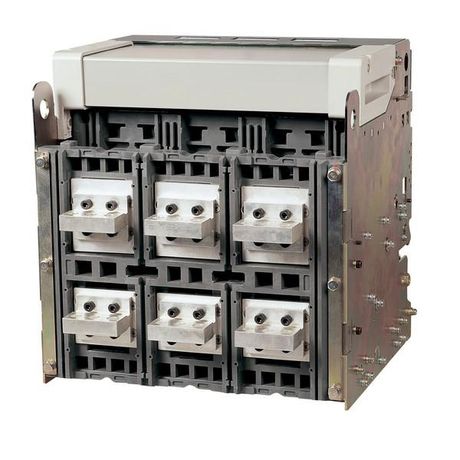

Кассета с выкатными направляющими AL-N06~16D3, AHFS, поставляется только в комплекте воздушным автоматическим выключателем, выписывается отдельным артикулом. - 72313461557 LSIS

Кассета с выкатными направляющими AL-N06~16D3 от LSIS предназначена для удобной установки и быстрой замены коммутационных устройств на монтажной плате. Она обеспечивает безопасную и точную фиксацию при работе с высокими токами до 1600 А в сетях переменного тока напряжением до 690 В.

Назначение и область применения

Кассета AL-N06~16D3 используется для монтажа автоматических выключателей, контакторов и других модульных аппаратов в распределительных щитах. Благодаря выкатным направляющим, оборудование можно легко извлекать для обслуживания или замены без демонтажа проводов. Подходит для промышленных объектов: цеховые линии, насосные станции, системы управления технологическими процессами.

Технические характеристики

• Номинальный ток: 1600 А - способна передавать большие нагрузки без перегрева;
• Напряжение: до 690 В переменного тока - совместима с большинством промышленных сетей;
• Количество полюсов: 3 - рассчитана на трёхфазные цепи;
• Тип присоединения: болтовое - надёжное и проверенное соединение с шинами и кабелями;
• Способ монтажа: на монтажную плиту - устанавливается на жёсткую поверхность через отверстия;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды;
• Тип изделия: кассета с выкатными направляющими - обеспечивает скольжение устройства при извлечении.

Совместимость и монтаж

Кассета AL-N06~16D3 совместима с оборудованием, имеющим стандартизованные крепления под монтажную плату. Для правильной установки необходимо соблюдать шаг крепёжных отверстий и использовать болты соответствующего диаметра. Выкатные направляющие позволяют выводить устройство на 80–90% длины - этого достаточно для доступа ко всем зажимам. Убедитесь, что монтажная плита имеет достаточную жёсткость и толщину для равномерной нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для промышленного электрооборудования. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних воздействий - поэтому кассета должна использоваться внутри закрытых щитов. Применение вне помещений или во влажных средах запрещено.

Преимущества

• Ускоряет сервисное обслуживание - замена аппарата занимает минуты вместо часов;
• Снижает риск повреждения проводов - при выдвижении кабели остаются в исходном положении;
• Обеспечивает точную фиксацию - устройство не люфтит даже при многократных операциях выдвижения;
• Поддерживает целостность схемы - все соединения сохраняются при замене компонента.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно для таких условий;
• Не подходит для установки в открытые щиты или на улице;
• Требует наличия свободного пространства спереди для полного выдвижения - минимальный зазор 500 мм;
• Не совместима с устройствами, не имеющими стандартной базовой рамки под монтажную плату.

Примеры использования

• Замена теплового реле в силовом щите на пищевом производстве;
• Обслуживание контактора на конвейере в автомобильном цехе;
• Быстрая замена автоматического выключателя в системе управления насосной станцией;
• Монтаж распределительных групп в промышленных щитах с ограниченным временем простоев.

Практические советы

• Перед установкой проверьте соответствие габаритов вашего аппарата и кассеты AL-N06~16D3 - особенно глубину и ширину крепления;
• Используйте только рекомендованные болты и момент затяжки - переусиливать нельзя, чтобы не деформировать направляющие;
• При замене устройства всегда отключайте питание и применяйте процедуру LOTO - даже при выдвижении часть контактов может находиться под напряжением;
• Регулярно осматривайте направляющие на наличие механических повреждений или нагара - они влияют на плавность хода;
• AL-N06~16D3 от LSIS лучше всего сочетается с выключателями серии Metasol и Susol - это гарантирует идеальное совпадение крепёжных элементов.
