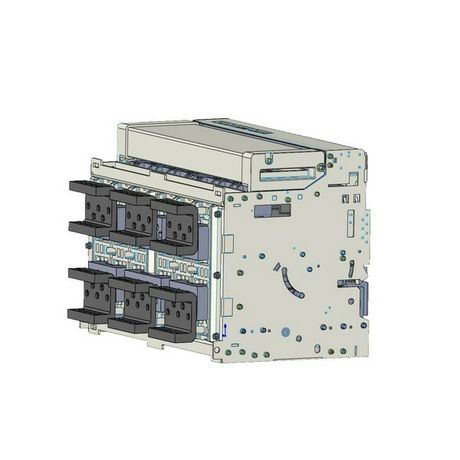

Кассета с выкатными направляющими AL-S40~50F3 AHFS, 690 В, IP20 LSIS 72313465577

Кассета с выкатными направляющими AL-S40~50F3 AHFS (ES) от LS Electric предназначена для удобной установки и быстрой замены оборудования в шкафах управления. Благодаря выдвижному механизму, устройство легко доступно для обслуживания без демонтажа всего шкафа.

Назначение и область применения

Кассета с выкатными направляющими AL-S40~50F3 AHFS (ES) используется для фиксации и транспортировки электротехнического оборудования внутри распределительных щитов. Подходит для монтажа автоматических выключателей, контакторов, преобразователей частоты и других компонентов, требующих регулярного доступа. Применяется в промышленных шкафах на заводах, в системах автоматизации и на объектах с ограниченным пространством вокруг шкафа.

Технические характеристики

• Максимальная нагрузка: до 50 кг (при равномерном распределении веса)
• Рабочий ход выдвижения: 40–50 см (регулируемый в пределах указанного диапазона)
• Материал направляющих: сталь с цинковым покрытием
• Фиксация: механический защелкивающий механизм с возможностью блокировки
• Габариты: соответствуют стандартным размерам шкафов серии AL-S40~50

Совместимость и монтаж

Кассета AL-S40~50F3 AHFS (ES) совместима со шкафами LS Electric серии AL-S40~50. Для установки требуется предварительно закрепить кассету на боковых стенках шкафа с помощью болтов M6. Установочные отверстия расположены согласно заводскому чертежу - сверьте их с отверстиями в корпусе шкафа перед монтажом. Монтаж выполняется при отключенном питании. После установки проверьте свободный ход выдвижения без перекосов.

Безопасность и стандарты

Кассета AL-S40~50F3 AHFS (ES) соответствует требованиям IEC 61439 для сборочных единиц распределительных устройств. Конструкция исключает самопроизвольное выдвижение при вибрациях и ударных нагрузках благодаря надежному фиксирующему механизму. Направляющие устойчивы к коррозии благодаря цинковому покрытию.

Преимущества

• Ускоряет сервисное обслуживание - оборудование можно извлечь полностью, не отключая провода
• Обеспечивает точную центровку при возвращении в шкаф - снижает риск повреждения клемм
• Выдерживает высокую нагрузку - подходит для тяжелых модулей, таких как ЧРП и силовые блоки
• Интегрирована в экосистему LS Electric - совпадают крепления и габариты с другими элементами серии

Ограничения применения

• Не рекомендуется использовать вне герметичных или IP54+ шкафов - открытые условия вызывают износ направляющих
• Запрещено превышать максимальную нагрузку 50 кг - перегрузка приведёт к деформации профиля
• Не предназначен для вертикального монтажа - работает только в горизонтальной плоскости
• Не совместим с шкафами других серий без адаптеров - например, с AL-S30 или AL-S60

Примеры использования

• Частотный преобразователь в промышленном шкафе на конвейере
• Автоматический выключатель в распределительном щите насосной станции
• PLC-блок и модули ввода/вывода в системе автоматизации цеха
• Аппаратура управления в шкафу HVAC-системы

Практические советы

• Перед монтажом проверьте внутреннюю ширину шкафа - она должна быть минимум на 10 мм больше ширины кассеты
• При использовании тяжелого оборудования (более 30 кг) дополнительно закрепите кассету нижними опорами
• При длительной эксплуатации периодически смазывайте ролики графитовой смазкой - не используйте масла на основе нефтепродуктов
• При замене оборудования отсоединяйте все провода до выдвижения - даже при блокировке есть риск повредить кабели
• AL-S40~50F3 AHFS (ES) от LS Electric - лучший выбор, если вам нужна надежная и долговечная система выдвижения в рамках стандарта LSIS
