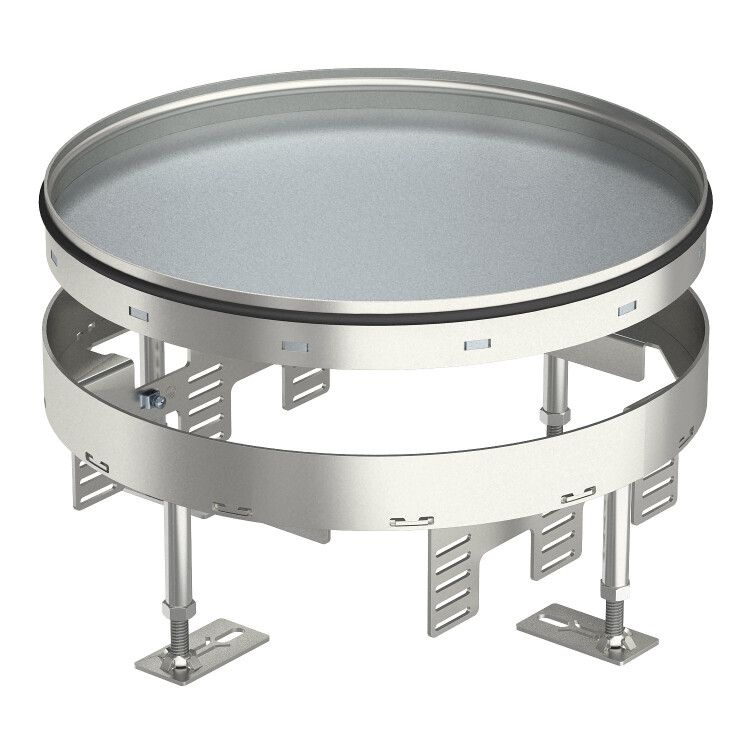

Кассетная рамка RKR2 ном.размер 9 305 мм (сталь) (RKR2 9V 25) | 7409130 OBO Bettermann

Кассетная рамка OBO BETTERMANN RKR2 9V 25 с диаметром 305 мм предназначена для создания ревизионных отверстий в полах с возможностью регулировки уровня установки. Изготовлена из нержавеющей стали, что обеспечивает долговечность даже при частой влажной уборке. Эта модель идеально подходит для помещений с гладкими напольными покрытиями, где требуется доступ к коммуникациям без нарушения целостности поверхности.

Назначение и область применения

Кассетная рамка RKR2 9V 25 используется для формирования скрытых ревизионных отверстий в полах внутри зданий. Она позволяет получить быстрый доступ к кабельным трассам, трубопроводам или другим элементам инженерных систем, находящимся ниже уровня пола. Применяется в офисах, торговых центрах, больницах, школах и других объектах с требованиями к эстетике и легкому обслуживанию полов.

Технические характеристики

• Материал: Нержавеющая сталь - устойчив к коррозии, химическим воздействиям и механическим повреждениям;
• Номинальный размер: R9 - соответствует стандартному диаметру отверстия 305 мм;
• Монтажный диаметр: 305 мм - требует подготовленного проема такого же размера;
• Глубина встраивания: 105 мм - определяет толщину конструктивного слоя пола, необходимую для установки;
• Регулировка по высоте: 105–155 мм - позволяет выравнивать верхний край рамки с уровнем финишного покрытия;
• Количество монтажных коробок: 3 - обеспечивают возможность одновременной установки трех устройств (например, распределительных коробок);
• Форма: Круглая - совместима с круглыми отверстиями в полу;
• Количество отводов кабеля: 0 - не имеет встроенных входов/выходов для проводов; кабели заводятся через смежные каналы или нижние коробки;
• Уход за полом: Влажный - допускает мойку и протирание без риска повреждения материала.

Совместимость и монтаж

Кассетная рамка RKR2 9V 25 устанавливается в заранее подготовленный круглый проём диаметром 305 мм. Для фиксации используются регулируемые опоры, позволяющие точно выставить уровень крышки относительно финишного покрытия. Установка выполняется до устройства напольного покрытия - плитки, ламината, эпоксидной смолы. Монтажные коробки внутри рамки рассчитаны на стандартные изделия 86×86 мм или аналогичные по форме. Отсутствие отводов кабеля требует предварительной прокладки трасс через соседние каналы системы UFS.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для инженерных систем в полах. Материал - нержавеющая сталь - не содержит токсичных компонентов и безопасен для использования в жилых и общественных зонах. Конструкция исключает острые края и выступы, снижая риск травматизма при эксплуатации.

Преимущества

• Высокая прочность и долговечность благодаря материалу из нержавеющей стали;
• Возможность точной регулировки высоты - гарантирует идеальное сочетание с любым финишным покрытием;
• Поддержка влажной уборки - подходит для мест с повышенными санитарными требованиями;
• Три монтажные коробки - дают гибкость в организации коммуникаций без необходимости дополнительных решений;
• Совместимость со всей серией UFS - легко интегрируется в комплексную систему прокладки кабеля в полу.

Ограничения применения

• Не применяется на шероховатых или пористых поверхностях - например, бетоне без отделки, керамзите, натуральном камне с фактурой;
• Не предназначен для наружных установок - не защищён от осадков и перепадов температур;
• Не имеет собственных кабельных вводов - необходимо предусматривать отдельные пути прокладки кабелей;
• Требует точного соблюдения диаметра проёма 305 мм - отклонения более +-5 мм затруднят установку;
• Не рекомендовано использование в условиях постоянного контакта с агрессивными химическими веществами (например, концентрированные щелочи).

Примеры использования

• Офисное здание: три распределительные коробки под одной крышкой для питания рабочих мест;
• Больница: доступ к силовым и сигнальным кабелям под кафельным полом в палатах;
• Торговый центр: ревизионное отверстие под ламинатом рядом с кассовой зоной для обслуживания терминалов;
• Школа: скрытый доступ к сетям видеонаблюдения под эпоксидным покрытием в коридорах.

Практические советы

• Перед монтажом проверьте соответствие диаметра проёма 305 мм - используйте шаблон или измерительный инструмент;
• При укладке плитки или камня убедитесь, что клеевой слой не превышает 10 мм - иначе будет невозможно вывести рамку на нужный уровень;
• Закрывайте отверстие только после окончательной укладки пола - чтобы избежать попадания строительного мусора;
• Для удобства обслуживания пометьте крышку - например, наклейкой или цветной меткой - чтобы она была заметна при уборке;
• Эта кассетная рамка OBO BETTERMANN RKR2 9V 25 лучше всего работает в связке с другими элементами серии UFS - планируйте всю систему прокладки кабеля единой схемой.
