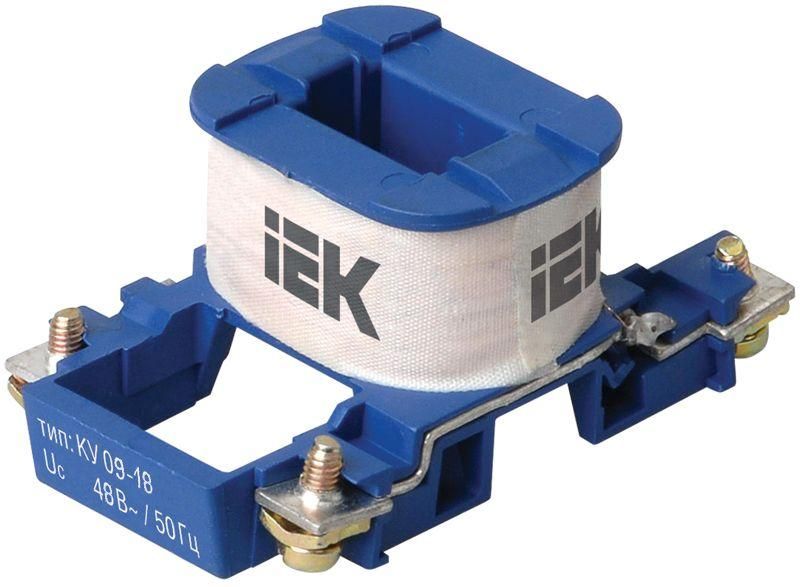

Катушка управления для КМИ-(09А-18А) 48В KARAT IEK KKM10D-KU-048

Катушка управления для КМИ (9–18 А) 48 В, КМИ-(09А-18А) от IEK предназначена для включения и выключения контакторов через цепь управления. Эта катушка используется в системах автоматизации, где требуется надёжное управление силовыми цепями при напряжении 48 В переменного тока. Артикул kkm10d-ku-048 соответствует серийному решению IEK для промышленной автоматики.

Назначение и область применения

Катушка управления для КМИ (9–18 А) 48 В, КМИ-(09А-18А) - это элемент цепи управления, который активирует контактор при подаче на него напряжения. Когда на катушку подаётся 48 В переменного тока, она создаёт магнитное поле, замыкающее силовые контакты контактора. Это позволяет включать/выключать нагрузки высокой мощности - двигатели, нагреватели, освещение - с помощью слабых управляющих сигналов.

Подходит для установки в щитах автоматики на заводах, в системах конвейеров, насосных станциях, вентиляционных комплексах и других объектах с промышленным оборудованием.

Технические характеристики

• Тип тока: переменный (AC) - работает только с сетью переменного тока, не совместима с постоянным током (DC).
• Номинальное напряжение питания: 48 В - оптимальная рабочая величина; допускаются небольшие колебания, но выход за пределы +-10 % снижает надёжность срабатывания.
• Срок службы: до 15 лет - рассчитана на длительную работу в штатном режиме при соблюдении условий эксплуатации.
• Совместима с контактными модулями КМИ (9–18 А) - указывает на класс тока, который может коммутировать сам контактор, управляемый этой катушкой.

Совместимость и монтаж

Катушка управления для КМИ (9–18 А) 48 В, КМИ-(09А-18А) устанавливается на стандартный посадочный механизм контакторов серии КМИ. Монтаж осуществляется путём вставки в фиксирующие направляющие - зажимы не требуют инструментов. Убедитесь, что контактор имеет маркировку КМИ-(09А-18А): другие модели (например, КМИ-25А) не подходят.

При подключении используйте провода сечением не менее 0,75 мм2. Подключение выполняется к клеммам A1 и A2 - переполюсовка не влияет на работоспособность, так как катушка рассчитана на переменный ток.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-5-1. Обеспечивает безопасное срабатывание при перегрузках и кратковременных скачках напряжения. Напряжение 48 В относится к категории сверхнизкого напряжения (SELV), что повышает уровень безопасности при обслуживании.

Преимущества

• Высокая долговечность - срок службы 15 лет обеспечивается качественной изоляцией и прочной конструкцией сердечника.
• Устойчивость к помехам - стабильно срабатывает даже при наличии электромагнитных наводок в промышленной среде.
• Лёгкий монтаж - совместим со стандартными контактными модулями КМИ, не требует доработки.
• Работа при 48 В AC - идеально подходит для систем управления с использованием низковольтных контроллеров (PLC, реле времени).

Ограничения применения

• Не применяется в цепях постоянного тока - при подаче DC катушка не сработает или выйдет из строя.
• Не рекомендуется использовать при температуре ниже –25 C и выше +60 C - возможна потеря герметичности и изменение механических характеристик.
• Запрещён монтаж в местах с постоянным воздействием воды, масла или химически агрессивных паров - отсутствует специальная защита IP65+.
• Не предназначен для частого включения более 1200 раз в час - превышение сокращает срок службы.

Примеры использования

• Управление двигателем насоса в системе водоснабжения через PLC с выходом 48 В AC.
• Автоматическое включение вентилятора в HVAC-системе по сигналу терморегулятора.
• Контроль работы конвейера на пищевом производстве с использованием релейной логики.
• Цепь управления световой сигнализацией на участке с повышенной влажностью (при условии защиты самого щита).

Практические советы

• Перед установкой проверьте соответствие напряжения сети 48 В - измерьте мультиметром, особенно после аварийных отключений.
• При замене старой катушки убедитесь, что новый экземпляр имеет тот же артикул kkm10d-ku-048 - отличаются только параметры, а не габариты.
• Если катушка часто срабатывает, но контактор не включается - проверьте целостность цепи управления и наличие окисления на клеммах.
• Для увеличения срока службы избегайте частых включений/выключений - используйте задержки или импульсные схемы там, где возможно.
• Не закрывайте корпус катушки плотными материалами - нужен свободный доступ воздуха для теплоотвода.
