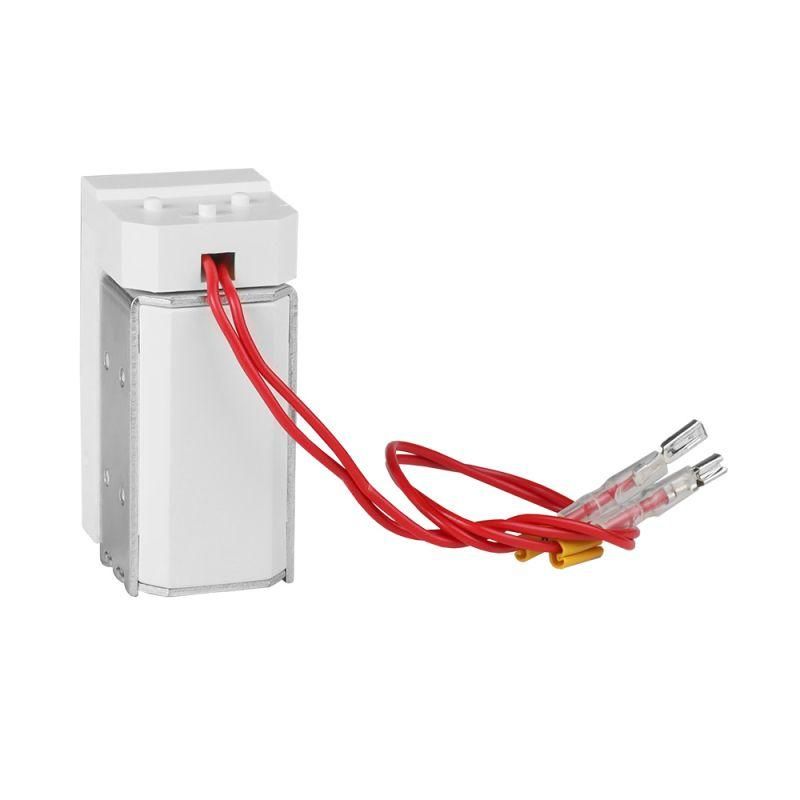

Катушка включения OptiMat A S1 110VDC | 366170 КЭАЗ

Катушка включения 110VDC S1 от КЭАЗ - это элемент управления для контакторов и магнитных пускателей, работающий от постоянного тока напряжением 110 В. Применяется в системах автоматизации, где требуется надёжное включение силовой цепи при управлении от источника постоянного тока.

Назначение и область применения

Катушка включения 110VDC S1 предназначена для приведения в действие магнитной системы контакторов и пускателей. Когда на катушку подаётся напряжение 110 В постоянного тока, она создаёт магнитное поле, которое замыкает силовые контакты аппарата. Это позволяет включать или выключать нагрузку - двигатель, нагреватель, освещение и другие устройства.

Подходит для установки в щитах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции и других объектах, использующих управление от постоянного тока.

Технические характеристики

• Тип напряжения управления: постоянный ток (DC)
• Номинальное напряжение: 110 В DC
• Артикул: 366170
• Производитель: КЭАЗ (Курский электроаппаратный завод)

Указанное напряжение 110 В DC - это точное рабочее значение. Отклонения более чем на +-10 % могут привести к некорректному срабатыванию или перегреву катушки.

Совместимость и монтаж

Катушка включения 110VDC S1 совместима с контактными аппаратами серии S1 производства КЭАЗ. Устанавливается вместо штатной катушки в корпусе контактора S1 путём демонтажа старой и фиксации новой - через механический защёлкивающий механизм. Подключение осуществляется к двум клеммам, помеченным A1 и A2. Положительная клемма (A1) подключается к плюсу источника, отрицательная (A2) - к минусу.

Не рекомендуется использовать эту катушку с другими сериями контакторов, даже если они имеют аналогичную форму - возможна несовместимость по габаритам, усилию срабатывания или времени отпускания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1, что гарантирует безопасность работы в промышленных условиях. Конструкция обеспечивает изоляцию между управляющей цепью и силовыми контактами, предотвращая пробой при импульсных перенапряжениях.

Преимущества

• Высокая надёжность срабатывания при стабильном напряжении 110 В DC
• Механическая совместимость с контактными аппаратами серии S1
• Стандартный форм-фактор - легко заменить при ремонте
• Работает без дополнительных буферных цепей при отключении (не требует защиты от ЭДС самоиндукции в большинстве применений)

Ограничения применения

• Не работает от переменного тока - подача AC повредит катушку
• Нельзя использовать с напряжением выше 121 В или ниже 99 В - риск перегрева или отказа включения
• Не предназначен для частых включений/выключений более 120 раз в час - превышение снижает срок службы
• Не рассчитана на работу во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Замена неисправной катушки в контакторе S1 на участке автоматической линии с питанием от выпрямителя 110 В DC
• Установка в панель управления лифтовым механизмом, где используется система контроля на базе PLC с выходом постоянного тока
• Обновление устаревшего оборудования в цехе, где сохранилась сеть 110 В DC для управления

Практические советы

• Перед заменой всегда отключите питание - даже малый ток на катушке может вызвать срабатывание контактора
• Проверьте полярность при подключении: неверная коммутация не повредит катушку, но может исказить время срабатывания
• Если катушка часто перегревается - проверьте напряжение сети и наличие вибраций, которые могут вызывать микросрабатывания
• При использовании в условиях высокой запылённости - регулярно очищайте поверхность контактов и корпуса
• Храните запасные катушки в сухом месте - влага снижает изоляционные свойства
