Хомуты червячные из нержавеющей стали шириной 9 мм PL-9 (140-160)/W4 - 79984 КВТ

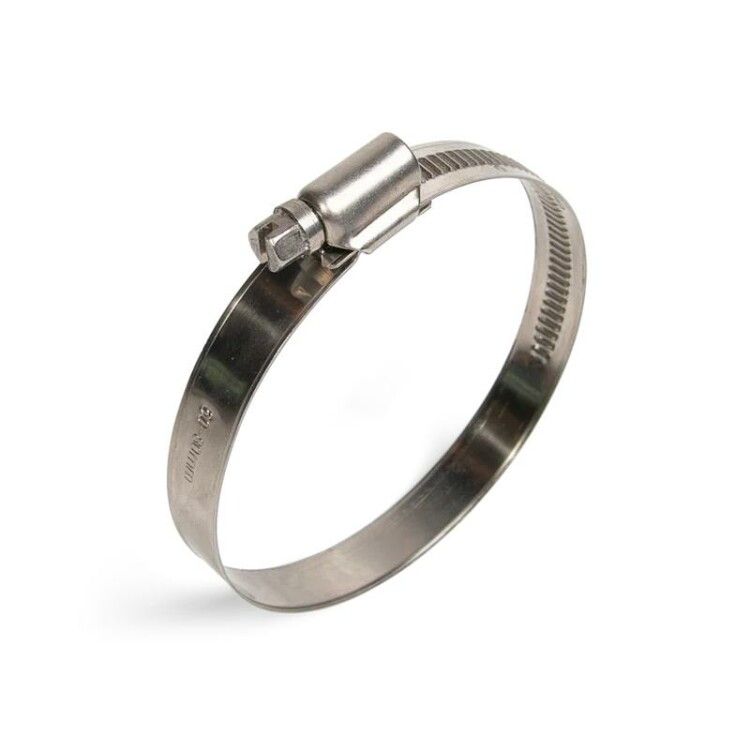

Хомут червячный PL-9 (140-160)/W4 от Fortisflex и КВТ предназначен для надежного крепления шлангов, патрубков и труб в условиях повышенной влажности, агрессивных сред и частых демонтажей. Его конструкция сочетает прочность нержавеющей стали с точным механическим управлением затяжки.

Назначение и область применения

Хомут червячный PL-9 (140-160)/W4 используется для герметичного соединения гибких и жестких элементов: воздушных, топливных, масляных и охлаждающих систем. Подходит для промышленного оборудования, автопроизводства, сельхозтехники, пищевой и химической отраслей. Особенно эффективен там, где требуется устойчивость к коррозии и возможность многократного переустановки.

Технические характеристики

• Тип: червячный хомут
• Материал ленты: нержавеющая сталь 301 (1.4310)
• Материал винта: нержавеющая сталь AISI 201
• Ширина ленты: 9 мм
• Толщина материала: 0,6 мм
• Диапазон регулировки: 140–160 мм
• Максимальный разрушающий момент: 8 Нм
• Цвет: стальной

Совместимость и монтаж

Хомут червячный PL-9 (140-160)/W4 совместим с трубами и патрубками внешним диаметром от 140 до 160 мм. Для установки требуются: крестовая (PH) или шлицевая отвертка, либо торцевой ключ «7». Убедитесь, что поверхность трубы чистая и свободна от острых выступов - даже с защищенными кромками хомута риск повреждения покрытия сохраняется при наличии дефектов.

Особенности конструкции

Червячная система спроектирована так, чтобы обеспечивать равномерное распределение нагрузки по всему периметру. Это достигается за счет оптимального угла резьбы винта и ленты, а также плавной бесступенчатой затяжки. Отбортовка краев ленты предотвращает повреждение поверхностей, а сглаженные кромки снижают риск порезов рук при работе. Конструкция рассчитана на более чем 5 циклов сборки-разборки без потери плотности крепления.

Преимущества

• Высокая коррозионная стойкость благодаря материалу из нержавеющей стали
• Увеличенный предельный момент затяжки (до 8 Нм) - меньше риска проскальзывания
• Безопасные кромки - минимизация травматизма при монтаже
• Поддержание герметичности после многократных демонтажей
• Работает без дополнительных прокладок - плотность достигается за счет равномерного давления

Ограничения применения

• Не рекомендован для применений с динамическими вибрационными нагрузками выше 20 Гц - возможна саморазвинчиваемость
• Не подходит для внутренних диаметров менее 140 мм - не будет фиксироваться
• Из-за малой толщины ленты (0,6 мм) не применяется для сверхтяжелых труб или высоких давлений (>1,6 МПа)
• Алюминиевые или мягкие пластиковые поверхности могут деформироваться при максимальном моменте затяжки

Примеры использования

• Фиксация топливного шланга на дизельном двигателе автомобиля
• Закрепление воздуховода в системе вентиляции промышленного станка
• Соединение патрубка охлаждения в насосной установке
• Крепление гибкой трубы в пищевом производстве - допускается мойка под высоким давлением

Практические советы

• Перед установкой проверьте, что диаметр трубы попадает в диапазон 140–160 мм - меньший или больший размер сделают хомут бесполезным
• Затягивайте равномерно, используя отвертку с хорошим контактом - слабый контакт может повредить головку винта
• При использовании в агрессивных средах (например, в химических производствах) периодически осматривайте резьбу винта на предмет заклинивания
• Не используйте ударные инструменты - это может вызвать микротрещины в металле ленты
• Если хомут был установлен ранее, перед повторной установкой проверьте целостность резьбы - износ может снизить усилие затяжки
