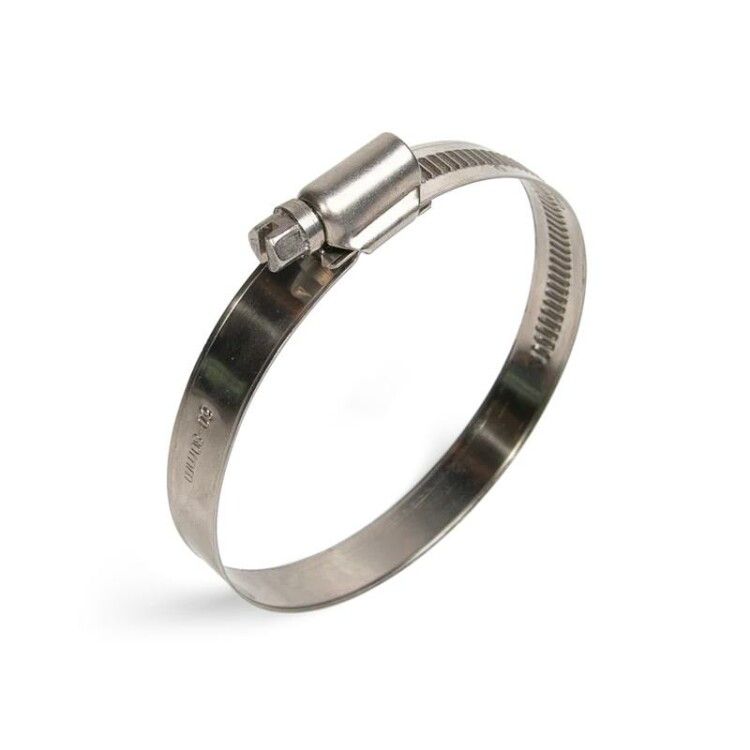

Хомут червячный PL-9 W4 90-110 мм Fortisflex 79979

Хомут червячный PL-9 (90-110)/W4 от Fortisflex и КВТ предназначен для надежного крепления шлангов, патрубков и труб в условиях повышенной влажности, агрессивных сред и частых демонтажей. Его конструкция сочетает прочность нержавеющей стали с удобством плавной регулировки.

Назначение и область применения

Хомут червячный PL-9 (90-110)/W4 используется для герметичного соединения гибких и жестких элементов: воздушных, топливных, масляных и водных систем. Подходит для промышленного оборудования, автопрома, сельхозтехники, пищевой и химической промышленности. Особенно эффективен там, где требуется частая замена или обслуживание - например, на насосах, фильтрах, компрессорах.

Технические характеристики

• Тип: червячный хомут
• Материал ленты: нержавеющая сталь 301 (1.4310)
• Материал винта: нержавеющая сталь AISI 201
• Ширина ленты: 9 мм
• Толщина материала: 0,6 мм
• Диапазон диаметров: 90–110 мм
• Максимальный разрушающий момент: 8 Нм
• Цвет: стальной
• Инструмент для монтажа: крестовая (PH) или шлицевая отвертка, торцевой ключ №7

Совместимость и монтаж

Хомут червячный PL-9 (90-110)/W4 совместим с трубами и патрубками внешним диаметром от 90 до 110 мм. Для установки используйте отвертку или ключ - не требует специнструмента. Убедитесь, что поверхность, на которую монтируется хомут, имеет ровную форму без острых выступов. Затягивать следует до плотного прилегания, но не более 8 Нм - превышение может вызвать деформацию ленты.

Особенности конструкции

Червячная передача спроектирована с оптимальным углом резьбы и зазором между винтом и лентой - это снижает риск заклинивания и позволяет добиться равномерного давления по всему периметру. Отбортовка краев ленты защищает изоляцию и покрытия труб от повреждений. Сглаженные кромки исключают риск порезов рук при работе. Конструкция рассчитана на многократные сборку и разборку без потери герметичности.

Преимущества

• Высокая коррозионная стойкость благодаря материалу нержавеющей стали
• Плавная, бесступенчатая затяжка - точная регулировка силы обжатия
• Устойчивость к механическим нагрузкам и температурным колебаниям
• Не повреждает поверхность труб благодаря отбортованному краю
• Поддерживает многократные циклы монтажа/демонтажа

Ограничения применения

• Не рекомендован для диаметров менее 90 мм и более 110 мм - возможен проскальзывание или недостаточное обжатие
• Работает только в условиях, где допустима максимальная затяжка до 8 Нм; превышение может привести к разрушению резьбы
• Не предназначен для работы в вакуумных системах высокой степени герметизации - требуются дополнительные уплотнители
• Не использовать в средах с постоянными ударными нагрузками без дополнительной фиксации

Примеры использования

• Крепление топливного шланга на дизельном двигателе
• Фиксация воздуховода в системе вентиляции
• Зажим патрубка на фильтре воды в пищевом оборудовании
• Соединение гибкой трубы с насосом в химическом цехе

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен соответствовать диапазону 90–110 мм
• При использовании в агрессивных средах (например, солевые растворы, кислоты) периодически осматривайте хомут на предмет коррозии - даже нержавеющая сталь может подвергаться воздействию при длительной эксплуатации
• Для лучшего контакта с поверхностью можно слегка смазать место крепления антикоррозийной смазкой
• Не применяйте ударные инструменты - это может повредить резьбу винта
• Храните в сухом месте - влага может способствовать образованию оксидов на поверхностях, хотя и не влияет на функциональность
