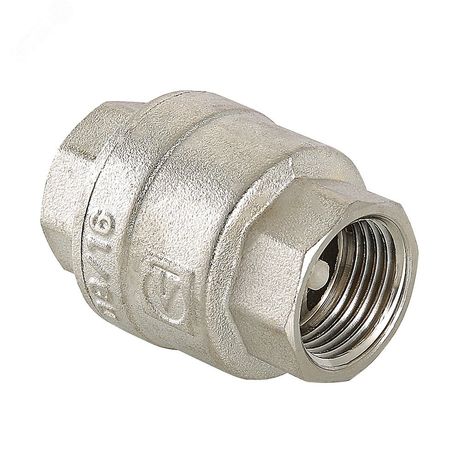

Клапан обратный 1'1/2 - VT.161.N.08 VALTEC APVT16108

Обратный клапан VALTEC vt.161.n.08 - это надежный пружинный клапан с золотниковым механизмом, предназначенный для предотвращения обратного потока жидкости в трубопроводах. Клапан обратный 1 1/2 дюйма выполнен из латуни с никелированием и оснащен компонентами из стеклонаполненного полиамида, что обеспечивает долговечность даже в агрессивных средах. Артикул apvt16108 соответствует модели с внутренней резьбой и рассчитан на работу в системах с давлением до 40 бар.

Назначение и область применения

Клапан обратный 1 1/2 дюйма используется для автоматического перекрытия обратного потока воды, масла или других нейтральных жидкостей в системах водоснабжения, отопления, гидравлики и технологических линиях. Подходит для установки в бытовых, коммерческих и промышленных сетях, где важна герметичность и устойчивость к колебаниям давления. Применяется в насосных станциях, котельных, системах фильтрации и на участках с риском гидроудара.

Технические характеристики

• Условный проход: 1 1/2 дюйма (DN40)
• Тип механизма: пружинный с золотником (шток + верхняя и нижняя тарелки)
• Материал корпуса: латунь CW617N (по EN12165), гальваническое никелирование
• Материал тарелок и штока: стеклонаполненный полиамид (нейлон)
• Материал пружины: нержавеющая сталь AISI 306
• Рабочий диапазон температур: от -20 C до +90 C
• Номинальное давление: 25–40 бар (зависит от конкретной модификации)
• Тип присоединения: внутренняя резьба (G 1 1/2")
• Направление потока: указана стрелка на корпусе
• Монтаж: возможен в любом положении

Совместимость и монтаж

Клапан обратный 1 1/2 дюйма совместим с трубами из стали, меди, пластиков и композитных материалов, имеющими внутреннюю резьбу G 1 1/2". Для монтажа используйте подходящие уплотнительные материалы - лён с пастой или ФУМ-ленту. Установите клапан так, чтобы направление потока совпадало со стрелкой на корпусе. Поскольку в конструкции отсутствуют трущиеся поверхности, требуется минимальное обслуживание. Герметичность достигается за счет точной посадки тарелок на седло, а не за счет трения.

Безопасность и стандарты

Корпус клапана произведен из латуни CW617N, соответствующей европейскому стандарту EN12165 для фитингов в системах питьевой воды. Материалы не выделяют вредных веществ при контакте с водой. Никелирование повышает коррозионную стойкость и продлевает срок службы. Применяемые материалы безопасны для систем холодного и горячего водоснабжения.

Преимущества

• Высокая прочность корпуса благодаря методу горячего штампования - меньше дефектов, выше однородность материала
• Стеклонаполненный нейлон устойчив к химическим воздействиям, перепадам температур и механическим нагрузкам
• Пружина из AISI 306 не ржавеет, сохраняет упругость даже при длительном использовании
• Отсутствие трущихся поверхностей снижает износ и исключает необходимость смазки
• Гибкий монтаж - можно устанавливать вертикально, горизонтально или под углом без потери функциональности

Ограничения применения

• Не предназначен для работы с агрессивными химическими средами (кислоты, щелочи, растворители)
• Не рекомендован для газовых сред - конструкция оптимизирована под жидкости
• При температурах ниже -20 C материал полиамида становится более хрупким - возможен риск повреждения при ударных нагрузках
• Максимальное давление 40 бар действует только для некоторых типоразмеров; проверьте соответствие давления в вашей системе

Примеры использования

• На выходе циркуляционного насоса в системе теплого пола - предотвращает обратный сброс теплоносителя
• Перед группой безопасности в котле - защищает от обратного движения воды при аварийном спуске
• В гидравлических контурах станков - исключает самопроизвольное движение исполнительных органов после остановки
• В системах водоочистки - препятствует перемешиванию слоев воды между этапами фильтрации

Практические советы

• Перед установкой проверьте наличие стрелки на корпусе - она должна совпадать с направлением потока
• Избегайте жесткой фиксации труб рядом с клапаном - допускаются небольшие люфты для компенсации температурного расширения
• При замене старого клапана убедитесь, что новый имеет ту же резьбу - внутренняя G 1 1/2" требует специального переходника при подключении к внешним резьбовым элементам
• Для систем с частыми гидроударами рекомендуется установка демпферов перед клапаном - это снизит нагрузку на золотниковый механизм
• Артикулы vt.161.n.08 и apvt16108 - это один и тот же продукт; различия в номерах связаны с внутренней классификацией производителя
