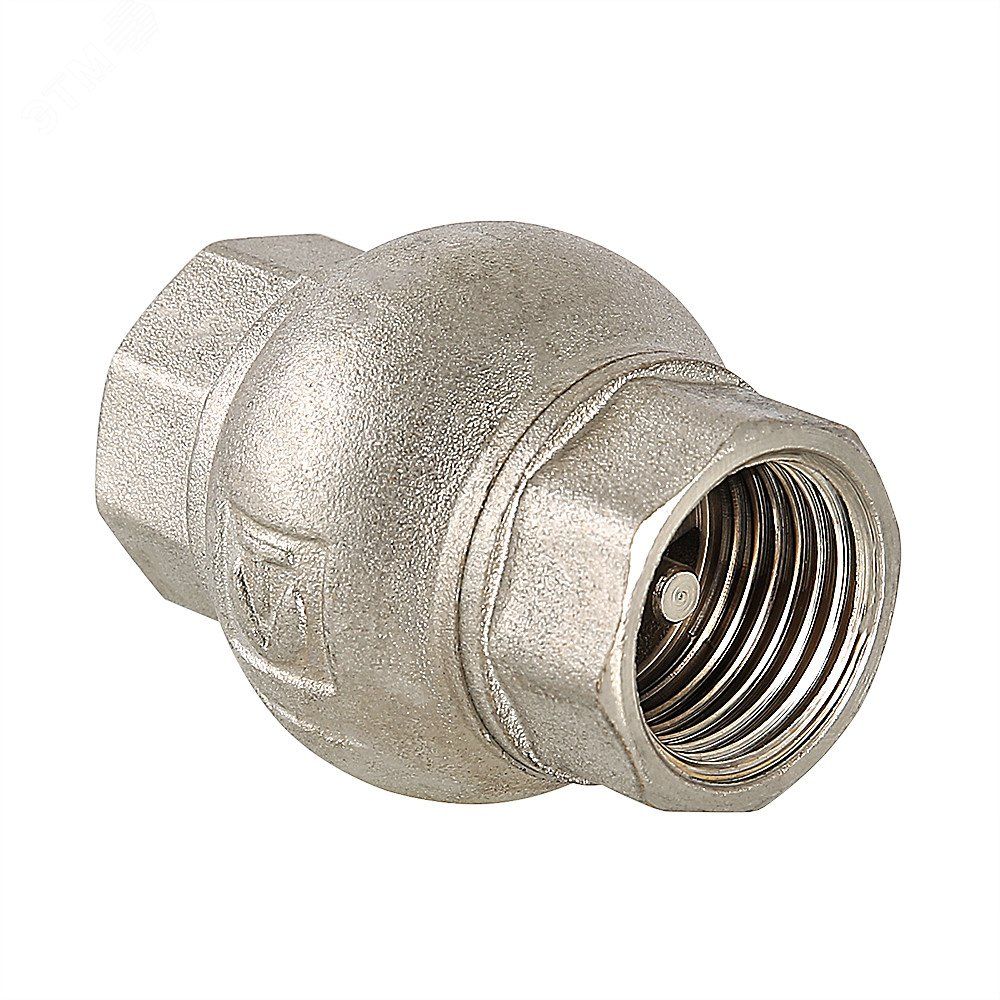

Клапан обратный 3/4' латунный золотник - VT.151.N.05 VALTEC APVT15105

Клапан обратный 3/4 дюйма латунный золотниковый VALTEC VT.151 предназначен для предотвращения обратной течи среды в системах водоснабжения, отопления и пневматических контурах. Его компактная конструкция без трущихся деталей обеспечивает надежную работу даже при слабых перепадах давления.

Назначение и область применения

Клапан обратный 3/4 дюйма латунный золотниковый VALTEC VT.151 используется там, где важно исключить обратный поток жидкости или газа. Подходит для систем:

• холодного и горячего водоснабжения;
• водяного отопления;
• подачи сжатого воздуха;
• других неагрессивных сред - масла, воды, паров, газов, не повреждающих латунь.

Не применяется для агрессивных химикатов, щелочей, кислот, солевых растворов высокой концентрации.

Технические характеристики

• Размер присоединения: 3/4 дюйма (DN20), внутренняя резьба G 3/4'' на обоих сторонах;
• Максимальное рабочее давление: 16 бар (при DN20);
• Минимальное рабочее давление: 0,05 бар;
• Перепад давления для открытия: 0,025 бар;
• Закрытие происходит за счет пружины - при нулевом перепаде;
• Материал корпуса, штока и тарелки: латунь CW617N (EN 12165), поверхность никелирована;
• Форма золотника: сфера - увеличивает проходное сечение;
• Установка: возможна в любом положении - вертикально, горизонтально, под углом;
• Гидравлическая характеристика: не зависит от ориентации.

Совместимость и монтаж

Клапан обратный 3/4 дюйма латунный золотниковый VALTEC VT.151 соединяется с трубопроводом через внутреннюю резьбу. Для герметичности рекомендуется применять лён с пастой или фум-ленту. Учитывайте, что присоединительная резьба - внутренняя, значит, клапан накручивается на внешние резьбовые участки труб или фитингов. Диаметр посадки соответствует стандартному ГОСТ 6357-81. Монтаж не требует специальных инструментов - достаточно обычного гаечного ключа.

Безопасность и стандарты

Латунь CW617N соответствует европейскому стандарту EN 12165 - она безопасна для контакта с питьевой водой. Никелевое покрытие снижает риск коррозии и облегчает очистку. Клапан не содержит свинца выше нормы, установленной для оборудования водоснабжения. Соответствует требованиям безопасности для бытовых и коммунальных систем.

Преимущества

• Отсутствие трущихся элементов - меньше износа, долгий срок службы;
• Высокая пропускная способность благодаря сферической форме золотниковой камеры - ниже гидравлическое сопротивление, чем у цилиндрических аналогов;
• Стабильная работа при минимальном перепаде давления - открывается уже при 0,025 бар;
• Никелирование - устойчивость к осаждению известкового налета и легкая очистка;
• Гибкий монтаж - можно устанавливать в любую сторону без потери эффективности.

Ограничения применения

• Не для агрессивных сред: кислот, щелочей, солевых растворов, хлора, брома;
• Не рассчитан на давление выше 16 бар - превышение вызывает деформацию или протечку;
• Не предназначена для работы с пара при температуре выше 95 C - материалы не адаптированы для парового режима;
• Не следует использовать в системах с частыми гидроударами - ударные нагрузки могут повредить тонкую тарелку;
• Не подходит для суспензионных сред - частицы песка, ржавчины, грязи могут забивать камеру и препятствовать плотному закрытию.

Примеры использования

• На входе насоса в системе теплого пола - чтобы вода не текла назад при выключенном насосе;
• В автономной системе отопления перед расширительным баком - предотвращает слива теплоносителя;
• В воздушной линии компрессора - не даёт сжатому воздуху возвращаться в компрессор после остановки;
• На ответвлении от основного стояка - запирает обратный поток между этажами.

Практические советы

• Проверьте направление потока - на корпусе есть стрелка, указывающая правильное направление движения среды;
• Избегайте установки рядом с местами, где возможно скопление механических примесей - лучше заранее установить сетчатый фильтр;
• При замене старого клапана сравните размеры резьбы - хотя указано 3/4'', реальный наружный диаметр резьбы может отличаться у разных производителей;
• При длительном простоеКлапан обратный 3/4 дюйма латунный золотниковый VALTEC VT.151 может “прикипеть” - перед первым запуском проверьте свободу перемещения тарелки рукой;
• Для систем с жесткой водой периодически промывайте клапан - особенно если наблюдаются снижение напора или шум при работе.
