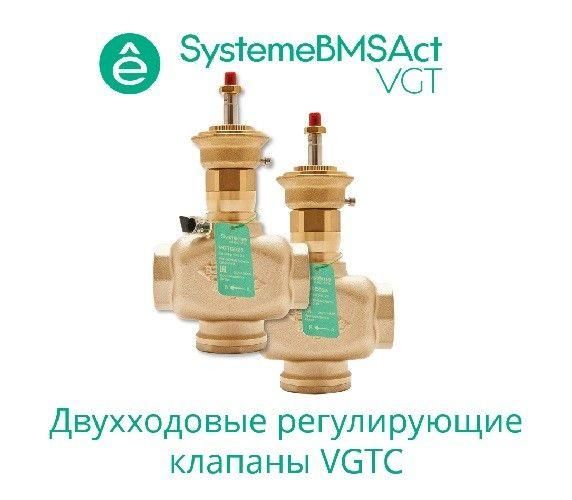

Клапан регулирующий 2-ход резьб. PN16 DN50 40куб.м/ч -10…+95град.C SE VGTC050 APC

Клапан регулирующий 2-ходовой резьбовой PN16 DN50 40 м³/ч -10…+95C от Systeme Electric (артикул vgtc050) предназначен для точной регулировки расхода теплоносителя в системах отопления и горячего водоснабжения. Он обеспечивает стабильную работу при температуре до +95 C и давлении до 16 бар.

Назначение и область применения

Этот клапан используется для автоматического управления потоком воды или другого теплоносителя в замкнутых контурах. Подходит для установки в системах центрального отопления, тепловых пунктах, котельных и на промышленном оборудовании, где требуется плавная регулировка температуры. Клапан регулирующий 2-ходовой резьбовой PN16 DN50 40 м³/ч -10…+95C применяется там, где важна точность и надежность, а не просто открывание/закрывание.

Технические характеристики

• Тип: двухходовой седельный клапан
• Присоединение: внутренняя резьба G2" (DN50)
• Класс давления: PN16 (рабочее давление до 16 бар)
• Пропускная способность: 40 м³/ч при полностью открытом положении
• Рабочая температура теплоносителя: от –10 C до +95 C
• Материал корпуса: латунь (по умолчанию, типичный для данной серии)
• Уплотнение: EPDM - совместимо с водой, антифризом, паром

Совместимость и монтаж

Клапан регулирующий 2-ходовой резьбовой PN16 DN50 40 м³/ч -10…+95C имеет резьбовое присоединение - его можно напрямую вкрутить в трубопровод без фланцев. Установка требует соблюдения направления потока, указанного стрелкой на корпусе. Для герметизации используйте ленту ФУМ или пасту на основе тефлона. Максимальный момент затяжки - не более 30 Нм, чтобы избежать повреждения резьбы. Обязательно предварительно продуть трубопровод перед монтажом, чтобы исключить попадание сварной шлака или песка внутрь клапана.

Безопасность и стандарты

Изделие соответствует требованиям EN 12287 (клапаны для систем отопления) и EN 12516 (стандартизация классов давления). Применяется в системах, работающих по нормам СП 60.13330.2012. Не предназначен для работы с агрессивными средами, маслом, газом или воздухом под высоким давлением.

Преимущества

• Высокая точность регулирования благодаря седельному исполнению - минимальный люфт и хорошая герметичность даже при малых открытиях
• Широкий диапазон рабочих температур позволяет использовать в зимних условиях и при нагреве до 95 C
• Латунный корпус устойчив к коррозии в системах с мягкой водой
• Простота замены: не требует демонтажа всей системы, достаточно перекрыть подачу и отвернуть клапан

Ограничения применения

• Не допускается использование с агрессивными жидкостями: щелочами, кислотами, растворителями
• Запрещено применять в системах с воздушным или газовым теплоносителем
• Работает только в закрытых контурах - не предназначен для открытых систем с атмосферным давлением
• Максимальная температура окружающей среды - +50 C; при более высоких значениях возможен выход из строя привода
• Не рассчитан на частые гидроудары - рекомендовано установить гасители ударов при нестабильном давлении

Примеры использования

• Автоматическое управление температурой радиаторов в многоквартирном доме через термостатические головки
• Регулировка подачи горячей воды в теплообменник комбинированного котла
• Контур подмеса в системах тёплых полов с насосно-смесительными узлами
• Промышленные установки: регулировка температуры в технологических циклах с использованием воды как теплоносителя

Практические советы

• Перед установкой проверьте диаметр трубы - DN50 соответствует условному проходу 50 мм, внешний диаметр резьбы G2" ≈ 60 мм. Убедитесь, что трубы подходят по размеру.
• Если система работает при температуре ниже 0 C, обязательно залейте антифриз на основе этиленгликоля - вода может замёрзнуть внутри клапана и вызвать трещины.
• Для длительной службы рекомендуется периодически (раз в год) проводить осмотр уплотнений и чистку седела от отложений.
• При использовании с сервоприводом убедитесь, что он совместим по усилию и сигналу управления - этот клапан не содержит встроенного привода.
• Артикул vgtc050 - это базовая модель. Если нужна большая пропускная способность или другой материал корпуса - выбирайте другие варианты из серии Systeme Electric.
