Клапан регулирующий 2-ход резьб. PN16 DN15 4.0куб.м/ч -10…+95град.C SE VGTC015 APC

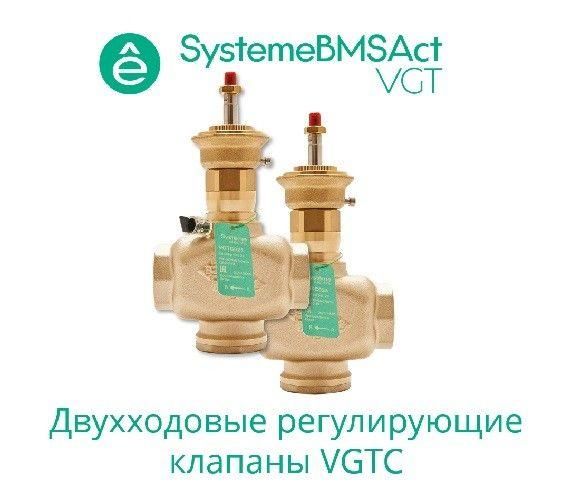

Клапан регулирующий 2-ходовой резьбовой PN16 DN15 4,0 м³/ч -10…+95C от бренда Systeme Electric (артикул vgtc015) предназначен для точной регулировки расхода теплоносителя в системах отопления и горячего водоснабжения. Он обеспечивает стабильную работу при температуре до +95 C и давлении до 16 бар.

Назначение и область применения

Этот клапан используется для автоматического управления потоком воды или другого теплоносителя в замкнутых контурах. Подходит для установки в системах отопления, теплоснабжения зданий, котельных и коммерческих объектах с централизованной подачей тепла. Применяется совместно с терморегуляторами, контроллерами и АСУ ТП для поддержания заданной температуры.

Технические характеристики

• Тип: двухходовой седельный клапан
• Присоединение: внутренняя резьба G½" (DN15)
• Класс давления: PN16 (рабочее давление до 16 бар)
• Пропускная способность: 4,0 м³/ч при максимальном открытии
• Рабочая температура теплоносителя: от –10 C до +95 C
• Материал корпуса: латунь (по умолчанию, типична для данной серии)
• Исполнение: механический, требует внешнего привода (электропривод не в комплекте)

Совместимость и монтаж

Клапан регулирующий 2-ходовой резьбовой PN16 DN15 4,0 м³/ч -10…+95C имеет резьбовое соединение G½", что позволяет легко подключить его к трубам из стали, меди или металлопластика с соответствующими фитингами. Установка выполняется в соответствии с направлением стрелки на корпусе - поток должен двигаться от входного патрубка к выходному. Для герметизации используйте лён с пастой или ФУМ-ленту. Максимальный момент затяжки - не более 20 Нм, чтобы не повредить резьбу. Клапан vgtc015 не оснащён приводом - требуется отдельно приобрести сервопривод SE или аналогичный с подходящим ходом штока.

Безопасность и стандарты

Произведён в соответствии с европейскими нормами для оборудования отопительных систем. Соответствует требованиям EN 12287 (клапаны для систем отопления) и EN 12516 (стандартизация классов давления PN). Работает безопасно в пределах заявленных температур и давлений. Не рекомендуется применять для агрессивных сред - только для чистой воды или слабоагрессивных теплоносителей.

Преимущества

• Высокая точность регулирования благодаря седельной конструкции - минимальный уровень утечек даже при частичном открытии
• Латунный корпус устойчив к коррозии в условиях водяных систем
• Стандартная резьба G½" обеспечивает широкую совместимость с существующими трубопроводами
• Подходит для длительной работы в режиме постоянной регулировки без перегрева

Ограничения применения

• Не предназначена для работы с паром, маслом, газом или агрессивными жидкостями
• Максимальная температура 95 C - нельзя использовать в высокотемпературных котельных (>110 C)
• Нет встроенного привода - необходимо подключение внешнего устройства (сервопривода)
• Не рассчитан на циклические гидроудары - система должна быть оборудована демпферами или расширительными баками
• Запрещено монтировать в вертикальной плоскости снизу вверх - возможны проблемы с воздухоудержанием

Примеры использования

• Регулирование температуры радиаторов в многоквартирном доме через термостатические головки
• Управление подачей теплоносителя в коллекторные группы напольного отопления
• Автоматическое поддержание температуры в бойлере косвенного нагрева
• Контур рециркуляции ГВС в отелях и больницах

Практические советы

• Перед установкой проверьте диаметр трубы - DN15 соответствует условному проходу 15 мм, но фактическая резьба G½" требует правильного переходника
• При использовании с электроприводом выбирайте модель с ходом штока 3–6 мм, совместимым с конструкцией этого клапана
• Не допускайте попадания сварной шлака, песка или других частиц в канал клапана - перед монтажом продувайте трубопровод
• При длительном простое системы (например, летом) закрывайте клапан полностью, чтобы снизить нагрузку на седло
• Артикул vgtc015 - это базовая модель; если нужна большая пропускная способность, рассмотрите другие варианты серии Systeme Electric с DN20 и выше
