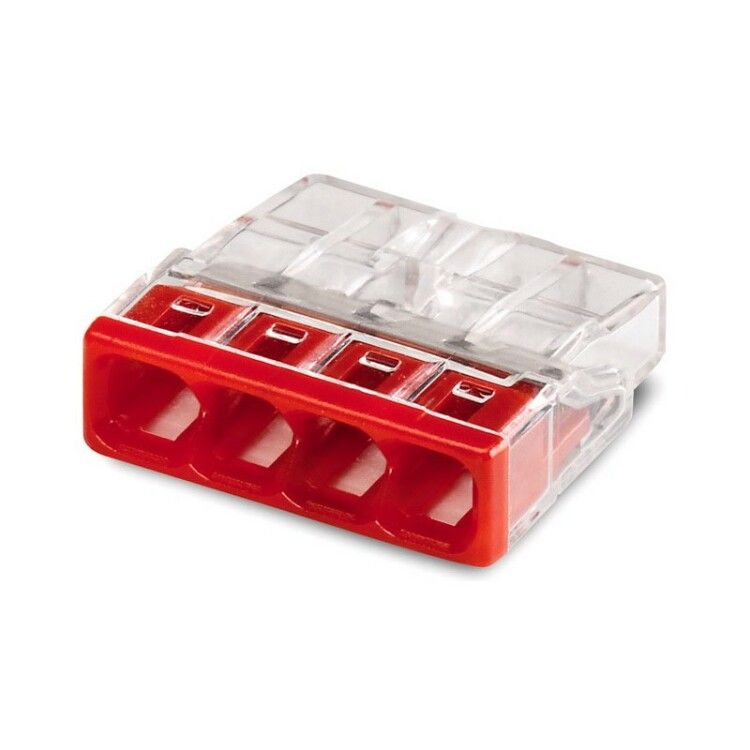

Клемма 4-х проводная 4х(0.5-2.5мм) для распред. коробки (с контактн. пастой "Alu-Plus") WAGO 2273-244

Клемма 4-проводная 4x(0.5–2.5 мм2) для распределительной коробки с контактной пастой Alu-Plus (упаковка 100 шт) от WAGO - надёжное решение для соединения медных и алюминиевых проводов в распределительных коробках. Артикул 2273-244 обеспечивает безопасное и долговечное соединение даже в условиях перепадов температур и повышенной влажности.

Назначение и область применения

Эта клемма используется для создания разводки электропроводки внутри распределительных коробок. Подходит для соединения одножильных и многожильных медных проводов, а также алюминиевых проводников - включая смешанные соединения. Часто применяется в жилищном строительстве, ремонте квартир, установке освещения, подключении бытовых приборов и систем автоматизации. Особенно эффективна там, где требуется надёжное соединение алюминиевых проводов старой проводки с новыми медными кабелями.

Технические характеристики

• Номинальное сечение провода: 0,5–2,5 мм2 (для одножильных и многожильных проводов)
• Сечение гибкого провода с наконечником: 0,5–1,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В (максимальное - 450 В)
• Импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения
• Рабочий температурный диапазон: от –35 C до +100 C
• Количество зажимов: 4 - каждый изолирован и независим
• Цвет корпуса: красный - соответствует стандарту WAGO для данного типа
• Материал корпуса: самозатухающий термопластик
• Контактная паста: Alu-Plus - предотвращает окисление алюминия

Совместимость и монтаж

Клемма 2273-244 монтируется на кабель без необходимости использования инструментов - достаточно вставить подготовленный провод до упора. Для многожильных проводов обязательна предварительная обжимка втулочными наконечниками - так достигается плотный контакт и исключается выдавливание жил. Корпус имеет линейное расположение зажимов, что компактно размещает всё в ограниченном пространстве распределительной коробки. На корпусе нанесена маркировка сечений и рекомендованная длина зачистки - легко ориентироваться при монтаже. Есть смотровые окна для контроля положения жилы и тестовые гнёзда под стандартные щупы мультиметра.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями безопасности для электроустановок. Защита от случайного прикосновения обеспечивается конструкцией корпуса - токоведущие части полностью закрыты. Прозрачная крышка позволяет визуально проверить глубину входа провода. Импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным перегрузкам. Цветовая маркировка (красный) соответствует внутренней системе WAGO для идентификации типоразмеров. Серия 2273 прошла сертификацию по международным нормам IEC 60947-7-1 и EN 60998.

Преимущества

• Контактная паста Alu-Plus снижает риск возгорания при соединении алюминиевых проводов - решает главную проблему старой проводки
• Чёткая маркировка на корпусе помогает выбрать нужное сечение и длину зачистки без дополнительных мерок
• Линейная компоновка четырёх зажимов экономит место в коробке - идеальна для плотной сборки
• Отдельные каналы для каждой жилы исключают механическое повреждение соседних проводов
• Прозрачный корпус позволяет контролировать качество монтажа после установки
• Не требует отвертки, плоскогубцев или других инструментов - монтаж занимает несколько секунд

Ограничения применения

• Не предназначен для подключения проводов сечением менее 0,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Многожильные провода без наконечников нельзя использовать - они деформируются и нарушают контакт
• Не следует применять в местах постоянного воздействия открытого огня или высоких температур выше +100 C
• Не рассчитана на использование вне помещений без защиты от прямого попадания воды - хотя IP-класс не указан, внешняя среда должна быть сухой

Примеры использования

• Замена старой алюминиевой проводки в квартире - соединение алюминиевых жил с новыми медными кабелями
• Установка нового светильника в распределительной коробке - подключение трёх фазных и одного нулевого провода
• Подключение розетки через ответвление от основной линии - четыре провода (L, N, PE, L2) в одном месте
• Обустройство системы управления освещением - комбинирование сигналов от нескольких датчиков

Практические советы

• Перед монтажом всегда зачищайте провод точно до отметки на корпусе - слишком длинная зачистка увеличивает риск замыкания
• Для многожильных проводов используйте только подходящие по сечению втулочные наконечники - лучше обжимать с усилием, указанным в документации на наконечник
• Проверьте, что провод вошёл до упора - видно через смотровое окно; если не дошёл - выньте и повторите
• Не затягивайте и не крутивайте клемму - она работает на принципе пружины, а не болтового соединения
• Храните упаковку с клеммами в сухом месте - контактная паста сохраняет свои свойства при комнатной температуре
• Артикул 2273-244 совместим с другими изделиями серии 2273 - можно собирать модульные решения
