Клемма для предохранителя, зажим Push-in, 2 точки подключения, индикация 250В, 4 кв.мм, серая | IPR-4-HESILED250 DKC ДКС

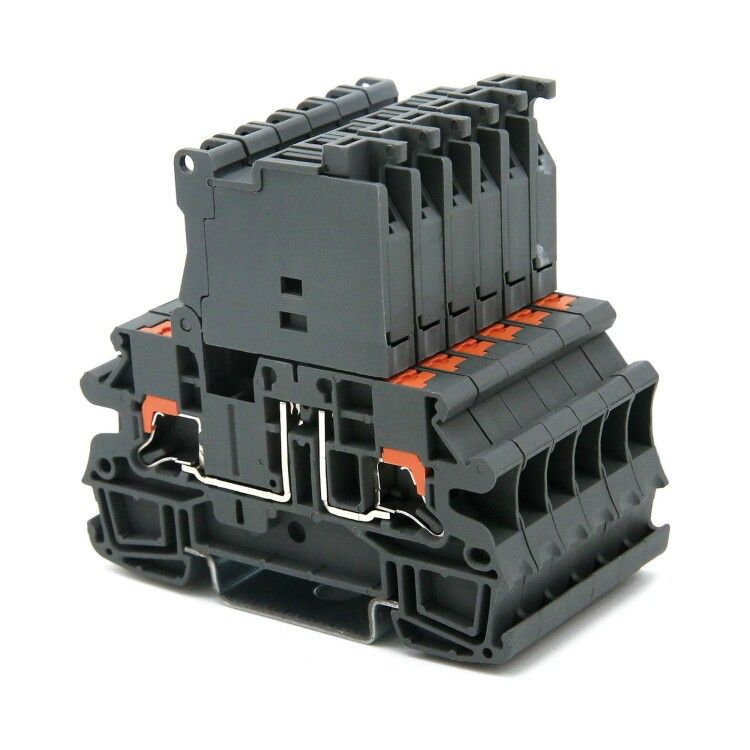

Клемма для предохранителя DKC (ДКС) с зажимом Push-in и индикацией сгоревшего предохранителя обеспечивает надёжное соединение проводов, защиту цепи и визуальный контроль состояния G-предохранителя 5×20 мм. Артикул ipr-4-hesiled250 подходит для установки на DIN-рейку в распределительных щитах и автоматических системах.

Назначение и область применения

Эта клемма используется для безопасного подключения двух проводников через пружинный зажим и одновременной защиты цепи плавким предохранителем типа G 5×20 мм. Индикатор на основе светодиода показывает состояние предохранителя — светится при исправном состоянии, гаснет при перегорании. Применяется в устройствах управления, силовой автоматике, станках, конвейерах, системах освещения и других объектах, где требуется компактная, легко диагностируемая защита.

Технические характеристики

• Тип соединения: пружинный зажим Push-in
• Количество контактов: 2
• Номинальный ток: 6,3 А
• Номинальное напряжение: 250 В
• Диапазон сечения провода: 0,2–6 мм²
• Тип предохранителя: цилиндрический плавкий G 5×20 мм
• Напряжение индикации: 110–250 В AC/DC
• Тип индикатора: светодиод
• Рабочая температура: от –40 °C до +105 °C
• Ширина: 6,2 мм
• Высота: 65 мм
• Цвет корпуса: серый
• Материал изоляции: термопласт PA 6.6, класс горючести V0 (UL-94)
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Требует торцевую пластину: да

Совместимость и монтаж

Клемма устанавливается на стандартную DIN-рейку 35 мм. Для сборки нескольких модулей необходимо использовать торцевую пластину — она замыкает цепь между соседними клеммами и обеспечивает равномерное распределение нагрузки. Подключение проводов происходит без инструментов: зачищенный провод вводят в контакт до характерного щелчка. Предохранитель вставляется поворотной головкой — её можно повернуть для удобного доступа при замене. Соединения расположены сбоку, что позволяет экономить место в шкафу.

Безопасность и стандарты

• Класс воспламеняемости материала корпуса: V0 — материал самозагасает после удаления источника пламени
• Поддерживает работу при напряжении до 250 В переменного и постоянного тока
• Устойчив к широкому диапазону температур — подходит для холодных и жарких помещений

Преимущества

• Быстрое подключение проводов без инструментов благодаря технологии Push-in
• Визуальная индикация сгоревшего предохранителя снижает время диагностики
• Компактные размеры позволяют размещать много модулей на одной рейке
• Стандартный тип предохранителя G 5×20 мм — легко найти в продаже
• Материал корпуса соответствует требованиям безопасности UL-94 V0

Ограничения применения

• Не предназначен для работы при напряжении выше 250 В — превышение вызовет пробой изоляции
• Индикатор работает только при наличии напряжения 110–250 В; при отключённом питании он не покажет состояние предохранителя
• Требует обязательного использования торцевой пластины при групповой установке — без неё возможны скачки потенциала и некорректная работа
• Не совместим с другими типами предохранителей — только G 5×20 мм
• Запрещено применять для проводов сечением менее 0,2 мм² или более 6 мм² — риск плохого контакта или перегрева

Примеры использования

• Щиты управления промышленными станками — быстрая замена предохранителей без демонтажа
• Автоматические системы освещения — индикация отказа позволяет оперативно реагировать
• Распределительные шкафы в холодильных камерах — устойчивость к низким температурам (-40 °C)
• Системы автономного энергоснабжения — работа при DC и AC без изменения функциональности

Практические советы

• Перед вставкой провода обязательно зачистите его на 8–10 мм — недостаточная длина может не сработать механизм зажима
• Проверьте соответствие сечения провода: даже если провод “влезает”, слишком толстый провод (например, 10 мм²) повредит контакт
• При установке нескольких клемм рядом всегда используйте торцевые пластины — они обеспечивают электрическую целостность всей группы
• Индикатор не требует внешнего питания — он получает энергию от сети через предохранитель. Если светодиод не светится, проверьте наличие напряжения на входе
• При замене предохранителя выньте его, повернув держатель на 90° — так исключается случайное касание токоведущих частей
• Для обслуживания в условиях высокой запылённости рекомендуется закрывать клемму крышкой или устанавливать в герметичный бокс — хотя IP-класс не указан, открытые контакты чувствительны к пыли
