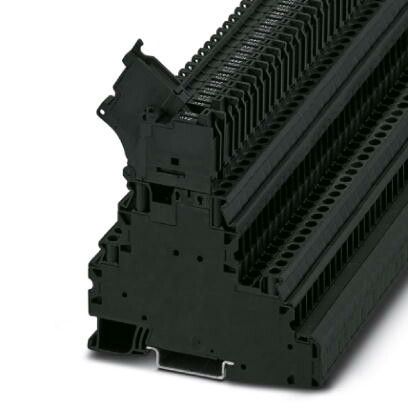

Клемма для установки предохранителей UT 4-L/HESILED 24 (5х20) Phoenix Contact 3214366

Клемма для установки предохранителей UT 4-L/HESILED 24 (5x20) от Phoenix Contact предназначена для надёжного крепления и подключения предохранителей типа 5×20 мм в распределительных щитах и управлениях. Артикул 3214366 обеспечивает простую замену перегоревших элементов без демонтажа проводов.

Назначение и область применения

Клемма для установки предохранителей UT 4-L/HESILED 24 (5x20) используется для фиксации и электрического соединения предохранителей стандарта 5×20 мм. Применяется в цепях слабого тока: управление автоматикой, сигнализация, контроль оборудования, системы безопасности. Подходит для монтажа на DIN-рейку в шкафах управления, пультах и распределительных устройствах.

Технические характеристики

• Тип предохранителя: 5×20 мм (стандартный европейский формат)
• Рабочее напряжение: до 24 В постоянного тока (DC)
• Максимальный ток: 10 А (при температуре +40 C)
• Количество мест: одно
• Подключение: винтовые зажимы для проводов сечением 0,2–2,5 мм2
• Монтаж: на DIN-рейку 35 мм
• Цвет корпуса: прозрачный (возможно визуальное определение состояния предохранителя)

Совместимость и монтаж

Клемма для установки предохранителей UT 4-L/HESILED 24 (5x20) совместима только с предохранителями формата 5×20 мм. Устанавливается на стандартную DIN-рейку без инструментов - защёлкиваются боковые фиксаторы. Для подключения провода достаточно ослабить винт, вставить жилу и затянуть. Направление тока не имеет значения - клемма не поляризована. Каждый контакт изолирован, исключает случайное замыкание между соседними устройствами.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутационных аппаратов в низковольтных системах. Корпус выполнен из самозатухающего пластика UL94 V-0. Защита от прикосновения к токоведущим частям обеспечивается конструкцией - доступ к контактам возможен только после снятия крышки или вытягивания предохранителя.

Преимущества

• Прозрачная крышка позволяет визуально контролировать целостность предохранителя без снятия
• Удобная замена: предохранитель можно поменять, не отсоединяя провода
• Стандартный формат 5×20 мм - широкий выбор совместимых изделий на рынке
• Фиксация на DIN-рейке устойчива к вибрациям и механическим нагрузкам
• Высокая плотность компактной сборки - экономия места в шкафу

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В DC - использование в сетях 110/230 В приведёт к пробою
• Не рассчитана на переменный ток (AC) - только постоянный ток
• Максимальный ток 10 А - нельзя использовать для защиты мощных двигателей или нагревательных элементов
• Не поддерживает предохранители других типов (например, 6×30 мм или T-type)

Примеры использования

• Защита входных цепей PLC-контроллеров
• Питание датчиков и исполнительных механизмов в автоматических линиях
• Контроль питания светодиодных индикаторов и реле
• Электронные блоки управления насосами, вентиляторами малой мощности

Практические советы

• Перед заменой предохранителя всегда отключите питание - даже при 24 В есть риск повреждения чувствительной электроники
• Выбирайте предохранители с запасом по току - например, для нагрузки 8 А используйте 10 А, чтобы избежать ложных срабатываний
• Проверьте посадочный диаметр контактов - он рассчитан именно на 5×20 мм; другие размеры не войдут
• При многократном использовании следите за состоянием винтовых зажимов - ослабленный контакт вызывает перегрев
• UT 4-L/HESILED 24 (5x20) от Phoenix Contact - артикул 3214366 - идеален для модульных решений, где важна скорость обслуживания и минимизация простоев
