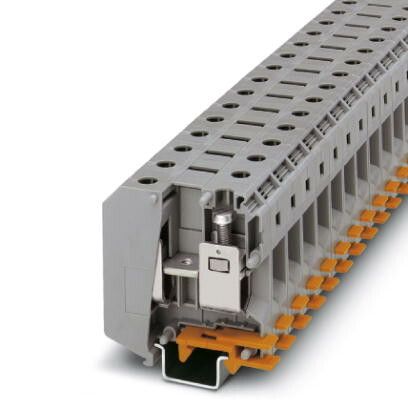

Клемма для высокого тока UKH 50 | 3009118 Phoenix Contact

Клемма для высокого тока UKH 50 от Phoenix Contact предназначена для надёжного соединения проводников с токами до 50 А. Этот продукт применяется там, где важна устойчивость к механическим нагрузкам и долгий срок службы - например, в силовых цепях промышленного оборудования.

Назначение и область применения

Клемма для высокого тока UKH 50 используется для создания прочных и стабильных электрических соединений в цепях с повышенной нагрузкой. Подходит для подключения медных и алюминиевых жил сечением до 25 мм2. Применяется в распределительных щитах, на входе мощных устройств, в системах управления двигателями и на участках с частыми вибрациями.

Технические характеристики

• Максимальный рабочий ток: 50 А
• Рабочее напряжение: до 690 В переменного тока
• Сечение провода: 0,5–25 мм2 (медь/алюминий)
• Тип зажима: винтовой с фиксацией
• Материал контакта: медь, покрытый оловом
• Материал корпуса: полиамид PA 6.6, самозатухающий
• Степень защиты: IP20
• Цвет: серый

Совместимость и монтаж

Клемма для высокого тока UKH 50 монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких дополнительных креплений не требуется. Кабель вводится в зажим и затягивается винтом моментом 1,4 Нм. Перед монтажом удалите изоляцию на 10–12 мм. Убедитесь, что провод не имеет повреждённых жил - это снижает риск перегрева.

Безопасность и стандарты

Клемма для высокого тока UKH 50 соответствует требованиям IEC 60947-7-1 и EN 60998-1. Материалы корпуса имеют класс горючести UL94 V-0. Сертифицирована для работы в условиях промышленной среды с температурой от -40 C до +100 C.

Преимущества

• Увеличенная площадь контакта обеспечивает минимальное переходное сопротивление даже при длительной нагрузке
• Фиксирующая крышка предотвращает случайное ослабление винта
• Чёткая маркировка выводов упрощает диагностику и обслуживание
• Высокая механическая прочность корпуса выдерживает вибрации и удары

Ограничения применения

Не применять в условиях постоянного воздействия воды, масла или химически активных паров - степень защиты IP20 не обеспечивает герметичность. Не использовать для многожильных проводов без наконечника - возможен перегрев из-за плохого контакта. Не рекомендуется для цепей выше 690 В или токов свыше 50 А - это выведет изделие из допустимых режимов работы.

Примеры использования

• Подключение питания к частотным преобразователям
• Разводка силовых линий на конвейерах
• Соединение кабелей в щитах управления насосными станциями
• Объединение шин в распределительных устройствах

Практические советы

• Перед первым включением проверьте затяжку винта - после нагрева контакт может немного ослабнуть
• Используйте наконечники для многожильных проводов - это продлит срок службы соединения
• При замене клеммы UKH 50 учитывайте посадочные размеры: она совместима с другими клеммами серии UKH
• Для удобства обслуживания можно комбинировать с маркировочными этикетками PHOENIX CONTACT серии LK
