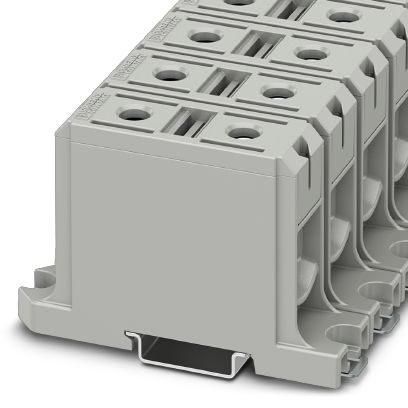

Клемма для высокого тока UBAL 95 Phoenix Contact 1086475

Клемма для высокого тока UBAL 95 проходная от Phoenix Contact предназначена для надёжного соединения медных и алюминиевых проводников сечением до 95 мм2 в распределительных щитах и силовых цепях. Артикул 1086475 обеспечивает устойчивую передачу тока до 220 А при напряжении до 1000 В.

Назначение и область применения

Клемма для высокого тока UBAL 95 проходная используется для создания постоянных электрических соединений между проводниками в силовых цепях. Подходит для установки на DIN-рейках в промышленных щитах, распределительных устройствах, системах автоматизации и энергообеспечения. Применяется там, где требуется безопасное и долговечное соединение больших токов - например, на входе в оборудование, в цепях питания двигателей, конвейеров, сварочных аппаратов и преобразователей частоты.

Технические характеристики

• Номинальный ток: 220 А
• Номинальное напряжение: 1000 В
• Рабочее сечение провода: 16–95 мм2 (для меди и алюминия)
• Тип зажима: винтовой
• Материал контакта: медный сплав с покрытием
• Цвет корпуса: серый
• Тип монтажа: на DIN-рейку NS 35/15 и NS 35/7,5
• Поддерживаемые материалы проводников: медь (Cu) и алюминий (Al)

Совместимость и монтаж

Клемма для высокого тока UBAL 95 проходная устанавливается на стандартную DIN-рейку шириной 35 мм - как на глубокую (NS 35/15), так и на узкую (NS 35/7,5) версию. Для монтажа достаточно защёлкнуть её на рейку. Соединение проводов осуществляется через винтовые зажимы: предварительно зачищенные жилы вставляются в контактный канал и фиксируются затяжкой винта. Убедитесь, что сечение провода соответствует заявленному диапазону - 16–95 мм2. Не допускается использование проводов меньшего сечения без специальных переходных втулок.

Безопасность и стандарты

Клемма для высокого тока UBAL 95 проходная соответствует требованиям безопасности для оборудования, работающего при напряжении до 1000 В переменного тока. Конструкция выполнена из самозатухающих материалов, обеспечивающих устойчивость к перегреву. Несмотря на отсутствие явной маркировки IP, устройство рассчитано на работу внутри закрытых электрошкафов - не предназначен для открытой установки или воздействия внешней среды.

Преимущества

• Универсальность: работает с медными и алюминиевыми проводами без необходимости переходных элементов
• Высокая нагрузочная способность: выдерживает ток до 220 А, что делает её подходящей для мощных потребителей
• Стандартный монтаж: совместима с большинством промышленных DIN-реек
• Надёжная фиксация: винтовой зажим обеспечивает прочное соединение даже при вибрациях
• Простота обслуживания: возможность многократного демонтажа и переустановки без потери качества контакта

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - отсутствует защита от пыли и влаги
• Запрещено использовать с проводами меньше 16 мм2 без адаптеров - риск плохого контакта и перегрева
• Не рекомендуется для частого подключ-отключения - оптимальна для стационарных соединений
• Не подходит для алюминиевых проводов без антиоксидантной пасты - требует соблюдения технологии монтажа Al-Cu

Примеры использования

• Вводной автоматический выключатель в промышленном щите
• Соединение выхода частотного преобразователя с двигателем
• Объединение нескольких кабелей в цепи питания конвейера
• Переход от крупногабаритного кабеля к шинной системе
• Распределение тока от главного ввода к групповым рубильникам

Практические советы

• При работе с алюминием обязательно используйте антиоксидантную смазку - она предотвращает окисление и снижает сопротивление контакта
• Затягивайте винты моментом, указанным в документации производителя - перетягивание повредит контакт, недотягивание вызовет нагрев
• Проверяйте плотность соединения после первых часов работы - возможна усадка металла
• Используйте калиброванный инструмент для зачистки жил - не допускайте остатков изоляции или повреждённых проволочек
• При замене клеммы для высокого тока UBAL 95 проходная убедитесь, что новый артикул 1086475 имеет ту же геометрию и класс защиты
