Клемма HD70/22.F8.31 1шпилька | 1SNA295400R0600 TE ABB

Клемма HD70/22.F8.31 1 шпилька от ABB - надёжное болтовое соединение для распределения тока до 192 А на DIN-рейке. Подходит для промышленной автоматизации, силовых щитов и систем управления, где важна устойчивость к перегрузкам и долгий срок службы.

Назначение и область применения

Клемма HD70/22.F8.31 1 шпилька предназначена для создания прочного и безопасного электрического соединения между проводниками в распределительных устройствах. Применяется там, где требуется высокая плотность подключений и стабильная передача тока - например, в силовых щитах, частотных преобразователях, пускателях, станках и конвейерах. Благодаря однорядному исполнению и боковому расположению зажимов, удобна для компактной сборки.

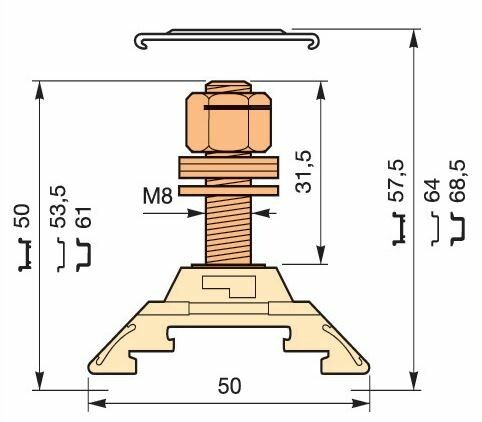

Технические характеристики

• Номинальный ток: 192 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока до 690 В
• Ширина: 22 мм - совместима с типовой DIN-рейкой 35 мм
• Высота: 57,5 мм - компактный форм-фактор для плотной укладки
• Количество зажимов: 2 - позволяет подключить два провода на один контакт
• Количество уровней: 1 - одноуровневая конструкция, без вертикального наращивания
• Тип соединения: болтовое - обеспечивает жёсткий и надёжный контакт
• Позиция соединения: сбоку - провода заходят горизонтально, что упрощает маршрутизацию
• Материал корпуса: термопласт - устойчив к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 - самозатухающий материал, соответствует требованиям безопасности при возгорании
• Цвет: бежевый - стандартизированная окраска для быстрой визуальной идентификации
• Требуется торцевая пластина: да - для завершения сборки необходимо установить специальную крышку (не входит в комплект)

Совместимость и монтаж

Клемма HD70/22.F8.31 1 шпилька фиксируется на DIN-рейке 35 мм стандартным защёлкивающим механизмом. Для монтажа достаточно вставить её в рейку и слегка надавить до характерного щелчка. Соединение проводов осуществляется через болт - предварительно зачищенные жилы вставляются в зажим и затягиваются отверткой. Обязательно используйте торцевую пластину - она замыкает цепь между соседними клеммами и исключает риск открытых токоведущих частей. Убедитесь, что момент затяжки болта соответствует рекомендациям производителя - переусердствовать нельзя, чтобы не повредить внутренние контакты.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60947-7-1. Класс воспламеняемости V0 гарантирует, что материал не распространяет пламя при возгорании. Конструкция исключает случайное прикосновение к токоведущим элементам при установленной торцевой пластине. Работает в температурном диапазоне от -40 C до +80 C - подходит для холодных и нагретых помещений.

Преимущества

• Высокая плотность тока - 192 А при минимальной ширине 22 мм
• Удобная боковая подводка проводов - снижает риск перегиба и упрощает прокладку
• Стандартный интерфейс - совместима с другими клеммами ABB серии HD70
• Самозатухающая изоляция - повышает пожаробезопасность системы
• Простота обслуживания - можно легко проверить и заменить при необходимости

Ограничения применения

• Не предназначен для многократного демонтажа - частые разборки могут ослабить контакт
• Требует обязательной установки торцевой пластины - без неё клемма не является полностью безопасной
• Не работает с гибкими многожильными проводами без наконечников - обязательно использовать обжимные наконечники типа “пальчик” или “вилка”
• Не допускается использование в условиях постоянного погружения в жидкость - IP-класс защиты не указан, значит, изделие не имеет герметичной защиты

Примеры использования

• Распределение питания в частотных преобразователях ABB ACS550
• Подключение входных и выходных кабелей в силовых щитах станков
• Объединение нескольких цепей в одном месте - например, заземление или ноль
• Системы автоматического управления с большим количеством датчиков и исполнительных устройств

Практические советы

• Перед монтажом всегда проверяйте посадочный диаметр - клемма рассчитана на провода сечением до 50 мм2 (при использовании наконечника)
• Затягивайте болт равномерно, без рывков - оптимальный момент указан в документации ABB
• Используйте только оригинальные торцевые пластины ABB - сторонние аналоги могут не обеспечивать нужный контакт
• При группировке нескольких клемм HD70/22.F8.31 1 шпилька оставляйте минимум 5 мм свободного места между ними для теплоотвода
• Для контроля состояния контакта периодически проверяйте температуру болта тепловизором - перегрев указывает на плохой контакт
