Клемма винтовая M4/8 4 мм.кв SFD - 1SNA115663R2300 ABB

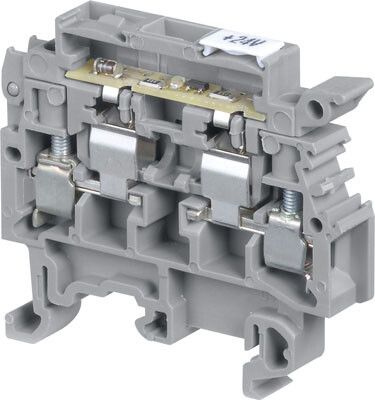

Клемма винтовая M4/8 4 мм.кв. SFD от ABB - компактное устройство для надёжного соединения проводов и контроля состояния предохранителей в цепях до 400 В. Интегрированный светодиодный индикатор показывает сгорание предохранителя, а DIN-монтаж упрощает установку на шины управления. Артикул 1sna115663r2300 подходит для автоматизированных систем, где важны визуальный контроль и плотная компоновка.

Назначение и область применения

Эта клемма предназначена для коммутирования силовых и управляющих цепей постоянного и переменного тока. Она сочетает функции электрического соединения и защиты: встроенная система фиксирует предохранители типоразмера 5×20 мм и 5×25 мм, а индикатор LED сигнализирует о их выходе из строя. Применяется в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется быстрая диагностика повреждений без вскрытия корпуса.

Технические характеристики

• Тип соединения: винтовой зажим с зажимным усилием для проводов 0,5–6,0 мм2
• Номинальный ток: 6,3 А
• Номинальное напряжение: 400 В
• Индикатор сгорания: светодиод (LED), питание 24 В постоянного тока
• Тип держателя: поворотный, совместим с предохранителями 5×20 мм и 5×25 мм
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Габариты: ширина 8 мм, высота 48,5 мм
• Рабочий температурный диапазон: от –40 C до +110 C
• Материал корпуса: термопласт, класс горючести V2
• Цвет: серый
• Количество уровней: один
• Положение подключения: боковое
• Требует торцевую пластину: да

Совместимость и монтаж

Клемма M4/8 4 мм.кв. SFD устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной сборки необходимо использовать торцевую пластину - она обеспечивает гальваническую изоляцию между соседними модулями и предотвращает замыкание. Подключение проводов осуществляется через винтовые зажимы: зачищенный провод вставляется в контакт, затягивается отверткой до упора. Не допускается перегиб жилы - максимальное сечение 6 мм2. Предохранитель вставляется в поворотный держатель; при сгорании он легко вынимается и заменяется без демонтажа всей клеммы.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электрооборудования низкого напряжения. Материал корпуса имеет класс горючести V2 - самозатухающий, но не полностью негорючий. Работает в условиях повышенной влажности и перепадов температур, однако не предназначен для открытых площадок без защиты от осадков. Индикатор работает только при наличии напряжения 24 В DC на входе клеммы - без внешнего питания световой сигнал не активируется.

Преимущества

• Объединяет три функции в одном устройстве: соединение, защиту и индикацию
• Визуальная диагностика отказа предохранителя снижает время простоя
• Узкий профиль (8 мм) позволяет экономить место на рейке
• Поворотный держатель удобен для частой замены предохранителей
• Стандартный интерфейс совместим с большинством промышленных щитов

Ограничения применения

• Не используется в цепях выше 400 В или с током более 6,3 А
• Индикатор требует наличия внешнего источника 24 В DC - без него не работает
• Запрещено применять с проводами меньше 0,5 мм2 или больше 6 мм2 - риск плохого контакта
• Класс горючести V2 исключает использование в местах с высокой пожарной опасностью
• Требует обязательной установки торцевой пластины - без неё возможны пробои между соседними клеммами

Примеры использования

• Щит управления насосной станцией: клемма контролирует состояние предохранителя в цепи двигателя
• Автоматическая линия упаковки: встроенный LED показывает обрыв в цепи сенсора
• Пульт оператора на заводе: компактная клемма занимает мало места, но даёт наглядную информацию о работоспособности
• Распределительный щит с несколькими контурами: несколько единиц 1sna115663r2300 установлены рядом, каждая отвечает за свою группу нагрузки

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор, чтобы избежать перегрева
• Затягивайте винты равномерно, без лишних усилий - переусилие может повредить контактную планку
• Подключите индикатор к тому же источнику 24 В DC, что и управляемая цепь - иначе LED будет давать ложные сигналы
• При использовании нескольких клемм подряд обязательно установите торцевые пластины между каждой парой
• Для обслуживания: поверните держатель предохранителя против часовой стрелки - он выйдет без усилия
• Артикул 1sna115663r2300 можно заменить аналогичными изделиями ABB серии SFD - они имеют ту же механику и габариты
