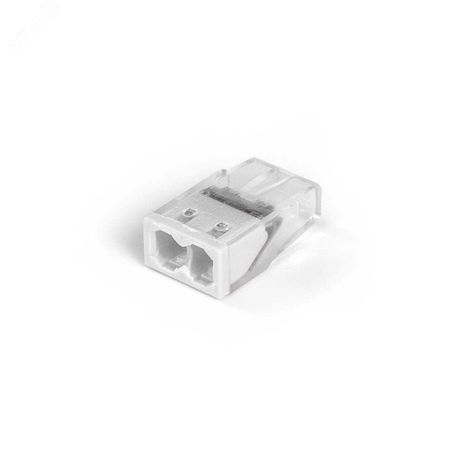

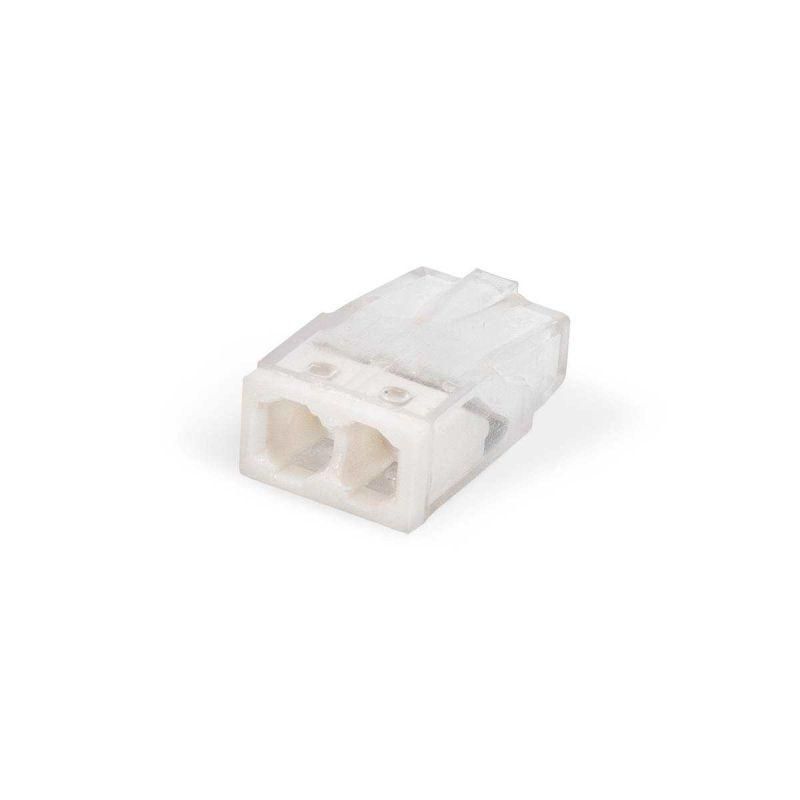

Клемма миниатюрная СМК 2273-202 | 87652 КВТ

Клемма миниатюрная СМК 2273-202 КВТ - компактное устройство для надёжного соединения одножильных медных проводников сечением 0,5–2,5 мм2 в распределительных коробках и электрошкафах. Благодаря прозрачному корпусу и линейной компоновке, она упрощает контроль качества монтажа и экономит пространство.

Назначение и область применения

Клемма миниатюрная СМК 2273-202 КВТ используется для создания разъёмных соединений между двумя одножильными медными проводами. Подходит для внутренней электромонтажной работы: освещение, розеточные цепи, управление оборудованием, распределительные коробки. Часто применяется в жилищном и коммунальном строительстве, где важны компактность и безопасность.

Технические характеристики

• Номинальное напряжение: 450 В - допустимо использование в сетях переменного тока до 450 В, включая бытовую сеть 220/230 В;
• Рабочий диапазон сечения провода: 0,5 – 2,5 мм2 - один тип клеммы обслуживает все распространённые сечения домашних проводов;
• Количество зажимов: 2 - каждый зажим предназначен для одного провода, изоляция между контактами обеспечена конструкцией;
• Тип проводника: однопроволочные (монолитные) медные - многожильные провода использовать нельзя;
• Цвет корпуса: белый - совмещается с другими элементами монтажа, легко заметен при визуальном осмотре;
• Корпус: прозрачный - позволяет видеть положение жилы внутри и качество зажима.

Совместимость и монтаж

Клемма миниатюрная СМК 2273-202 КВТ рассчитана на установку в стандартные распределительные коробки. Для монтажа не нужны инструменты: достаточно вставить подготовленную жилу до упора и закрыть крышку. Оба контакта находятся на одной линии - это снижает риск перегрузки соседних клемм и упрощает маршруты проводов. Корпус фиксируется саморезами или вставляется в DIN-рейку через специальные выступы (не указано наличие крепления - проверьте соответствие вашей коробке).

Безопасность и стандарты

Клемма миниатюрная СМК 2273-202 КВТ обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолированному корпусу. Отсутствие открытых контактов после сборки соответствует требованиям безопасности для помещений с доступом людей. Производитель указывает гарантию надёжности контакта, предотвращающей нагрев и короткое замыкание - однако сертификаты (ГОСТ, IEC) в данных не указаны, поэтому рекомендуется сверить документацию перед использованием в ответственных системах.

Преимущества

• Удобный визуальный контроль: прозрачная крышка показывает, насколько глубоко вошла жила;
• Индикация состояния: смотровые окна позволяют проверить целостность зачищенного участка и отсутствие повреждений;
• Цветовая маркировка: отличает этот типоразмер от других клемм СМК, что снижает вероятность ошибки при сборке;
• Экономия места: линейное расположение двух контактов занимает меньше ширины, чем круглая форма аналогичных решений;
• Быстрый монтаж: не требуется отвертка, гаечный ключ или другие инструменты - операция выполняется рукой.

Ограничения применения

• Не многожильные провода - они деформируются и теряют контактную площадь;
• Запрещено применять в условиях постоянного воздействия воды, высоких температур (>+60C) или химически активной среды - материал корпуса не рассчитан на такие нагрузки;
• Не подходит для силовой аппаратуры выше 450 В - превышение напряжения недопустимо;
• Не является герметичной - IP-защита не указана, значит, не годится для улицы, сырых помещений или производства с брызгами.

Примеры использования

• Объединение фазного провода в распределительной коробке квартиры;
• Подключение светильника к сети через переходную клемму вместо скрутки;
• Соединение проводов управления в щите автоматики на объекте;
• Альтернатива колпачкам СИЗ в местах, где нужен визуальный контроль и долговременная надёжность.

Практические советы

• Перед введением жилы зачистите её точно на 6–8 мм - слишком мало: плохой контакт; слишком много: риск пробоя;
• Проверяйте, чтобы провод полностью вошёл в зажим - используйте смотровое окно для этого;
• Не затягивайте и не давите на корпус - он не предназначен для механической нагрузки;
• При групповом монтаже нескольких таких клемм соблюдайте минимальный интервал - даже маленькая клемма требует свободного пространства для теплоотвода;
• Используйте эту модель там, где важно сохранить порядок и возможность последующего обслуживания - идеально для ремонта и модернизации старых проводок.
