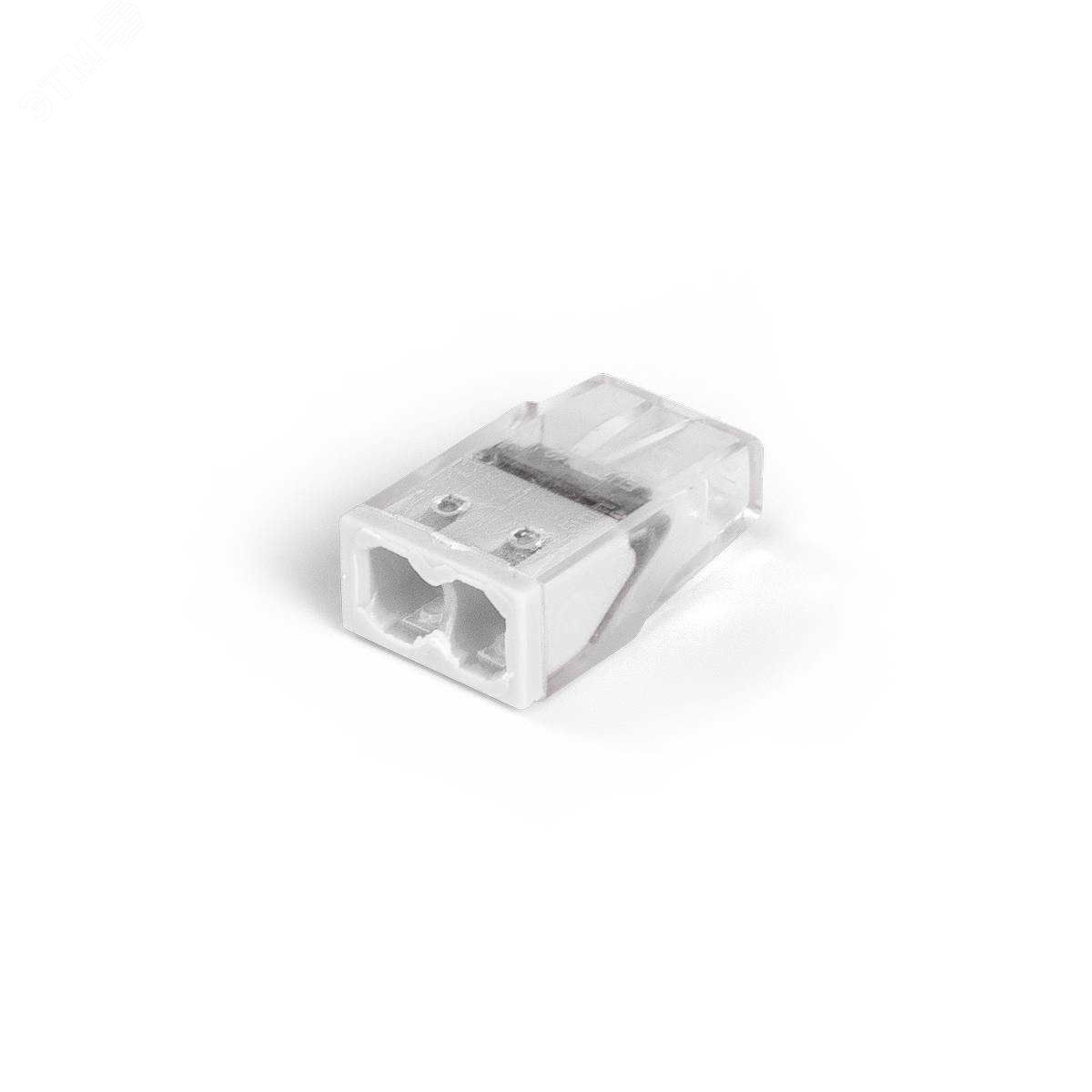

Клемма миниатюрная СМК 2273-208 | 87656 КВТ

Клемма миниатюрная СМК 2273-208 безвинтовая от бренда КВТ - компактное устройство для надёжного и быстрого соединения одножильных медных проводов сечением 0,5–2,5 мм2. Подходит для установки в распределительных коробках, щитах управления и других местах, где важны плотность сборки и безопасность. Упаковка содержит 50 штук, что удобно для масштабных работ.

Назначение и область применения

Клемма миниатюрная СМК 2273-208 безвинтовая используется для создания разъёмных электрических соединений в слаботочных и силовых цепях до 450 В. Особенно эффективна там, где требуется много соединений в ограниченном пространстве: в распределительных коробках, автоматических выключателях, светильниках, системах освещения, контрольных пультах и малогабаритных устройствах. Подходит для монтажа в условиях постоянной нагрузки, где важно избежать перегрева и потери контакта.

Технические характеристики

• Номинальное напряжение: 450 В
• Рабочий диапазон сечения провода: 0,5 – 2,5 мм2
• Количество зажимов: 8
• Тип проводника: одножильный медный
• Цвет корпуса: светло-серый
• Корпус: прозрачный, без контактной пасты
• Инструменты для монтажа: не требуются

Совместимость и монтаж

Клемма миниатюрная СМК 2273-208 безвинтовая совместима только с одножильными медными проводами. Не применяется с многожильными, алюминиевыми или гибкими проводами - они могут деформироваться и вызвать плохой контакт. Для монтажа достаточно зачистить провод на 9–10 мм, вставить его в нужный канал до упора и закрепить кнопкой. Все восемь зажимов расположены линейно - это снижает риск путаницы и ускоряет работу. Прозрачная крышка позволяет видеть, насколько глубоко вошла жила, а смотровые окна показывают качество зачистки и отсутствие повреждений изоляции.

Безопасность и стандарты

Клемма обеспечивает защиту от случайного прикосновения к токоведущим элементам благодаря изолированному корпусу и глухому доступу к контактам. Соединение не требует дополнительной фиксации, так как механизм зажима гарантирует прочную связь без люфта. Хотя сертификаты не указаны, конструкция соответствует требованиям безопасности для внутреннего монтажа в электроустановках до 450 В. Отсутствие контактной пасты исключает риск её высыхания и потери проводимости со временем.

Преимущества

• Удобный монтаж без инструментов - просто вставьте и защёлкните
• Линейная компоновка 8 зажимов экономит место в коробке
• Прозрачный корпус позволяет визуально проверить глубину входа жилы
• Каждый проводник изолирован от соседних - исключается короткое замыкание между каналами
• Цветовая маркировка типа клеммы помогает отличить её от аналогичных моделей при массовой сборке
• Стабильный контакт без прогара даже при длительной работе

Ограничения применения

• Не для многожильных проводов - возможен выход из строя при сгибании
• Запрещено использовать с алюминием или сплавами - высокий риск окисления и нагрева
• Не рассчитана на внешнюю установку - не имеет защиты IP выше IP20
• Не рекомендовано применение в средах с повышенной вибрацией без дополнительной фиксации
• Максимальное сечение - 2,5 мм2; попытки вставить больший провод приведут к повреждению механизма

Примеры использования

• Объединение проводов в распределительной коробке квартиры перед подключением розеток
• Сборка цепей управления в пульте станка с несколькими датчиками
• Фиксация проводов в светодиодных светильниках с множеством ответвлений
• Монтаж сигнализационных цепей в панелях автоматики
• Замена старых винтовых клемм на современные безинструментальные в ремонтных работах

Практические советы

• Перед вводом провода всегда зачищайте его точно на 9–10 мм - меньше не хватит, больше может выпасть
• Проверяйте, чтобы все жилы были полностью заполнены в своих каналах - используйте смотровые окна
• При использовании нескольких таких клемм в одном месте помечайте каждый ряд - особенно если есть разные уровни напряжения
• Не перегружайте одну клемму: хотя она рассчитана на 8 проводов, реальная нагрузка зависит от суммарного тока - следите за теплом после включения
• Артикул 87656 и модель СМК 2273-208 легко найти в каталогах - сохраняйте эти данные при заказе запасных единиц
