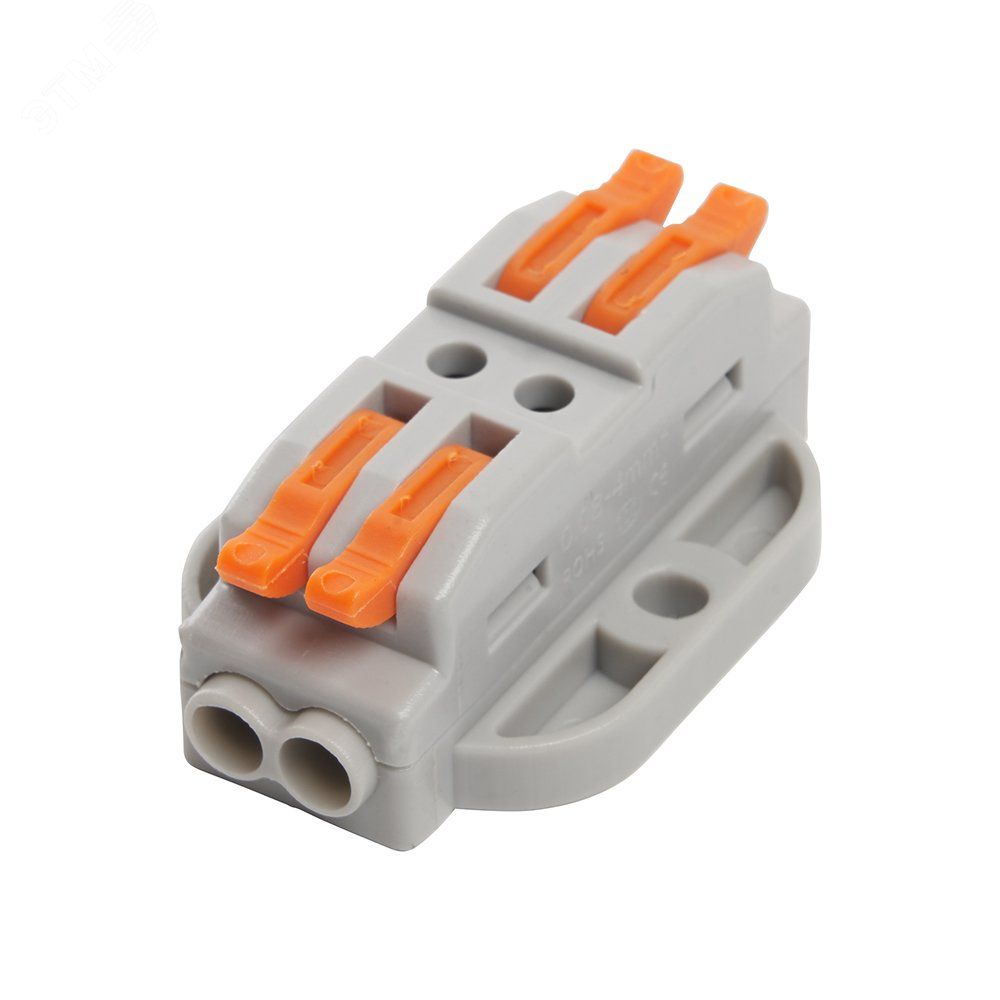

Клемма монтажная для фазных проводников, 2 контактные группы (1 ввод, 1 вывод на полюс) - LD222-429 FERON 39501

Клемма монтажная для фазных проводников, 2 контактные группы (1 ввод, 1 вывод на полюс) от FERON и STEKKER - это компактный и надёжный элемент для быстрого и безопасного соединения фазных проводов в распределительных щитах. Артикулы ld222-429 и 39501 подходят для монтажа в условиях высокой нагрузки и требуют минимального обслуживания.

Назначение и область применения

Эта клемма предназначена для соединения двух фазных проводников: один ввод, один вывод на каждый из двух полюсов. Подходит для использования в силовых цепях переменного тока, например, в распределительных щитах жилых домов, промышленном оборудовании, системах освещения и автоматизации. Применяется там, где требуется надёжное, не требующее периодического затягивания соединение.

Технические характеристики

• Количество контактных групп: 2 (по одной на полюс)
• Тип соединения: пружинное, с рычажным механизмом
• Поддерживаемые типы проводников: одножильные и многожильные медные
• Диапазон сечений проводов: не указан - уточняйте в документации производителя
• Материал контактов: медь, покрытие - вероятно, никель или олово (не указано явно)
• Конструкция: безвинтовая, с механическим зажимом через рычаг

Совместимость и монтаж

Клемма монтажная для фазных проводников, 2 контактные группы (1 ввод, 1 вывод на полюс) устанавливается на DIN-рейку 35 мм. Для подключения:

• Отпустите рычаг до упора - он будет находиться в нижнем положении.
• Зачистите изоляцию с провода на 8–10 мм (стандартная глубина для большинства аналогичных устройств).
• Вставьте провод в гнездо до упора.
• Зажмите провод, переведя рычаг вверх до щелчка - это подтверждает надёжное соединение.
• Не используйте инструменты для затяжки - усилие задаётся конструкцией.

Работает с проводниками без предварительной установки наконечников - даже многожильные провода фиксируются надёжно благодаря пружинному механизму.

Преимущества

• Быстрая установка - не нужны отвертки или гаечные ключи.
• Устойчивость к вибрациям и перегрузкам за счёт пружинного зажима.
• Одинаковая надёжность для одножильных и многожильных проводов.
• Визуальный контроль состояния соединения: рычаг вниз - открыт, вверх - закрыт.
• Износостойкая конструкция - срок службы выше, чем у винтовых клемм.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможна оксидация и потеря контакта.
• Не рекомендован для постоянного погружения в жидкости или работы во взрывоопасных средах - отсутствует указание на IP-класс защиты.
• Не следует использовать в цепях с частыми импульсными перегрузками без проверки совместимости с производителем.
• Не допускается повторное использование после демонтажа - пружина теряет упругость.

Примеры использования

• Разветвление фазы в этажном щите перед подключением нескольких автоматических выключателей.
• Объединение входящего и выходящего фазного провода в цепи управления насосом или вентилятором.
• Переход между двумя участками однофазной сети в шкафу автоматики.
• Монтаж в панелях с ограниченным пространством - компактная форма позволяет экономить место.

Практические советы

• Проверяйте соответствие сечения провода - слишком толстый провод не войдёт, слишком тонкий может плохо фиксироваться.
• После монтажа потяните за провод - если он не выскочил, соединение надёжное.
• Не смешивайте эту клемму с другими типами в одном ряду без учёта шага крепления - убедитесь, что она совместима с вашей DIN-рейкой.
• Артикулы ld222-429 и 39501 - это одна и та же модель от разных брендов; отличий в конструкции нет, можно заменять друг на друга.
• Храните в сухом месте - влага снижает долговечность металлических контактов.
