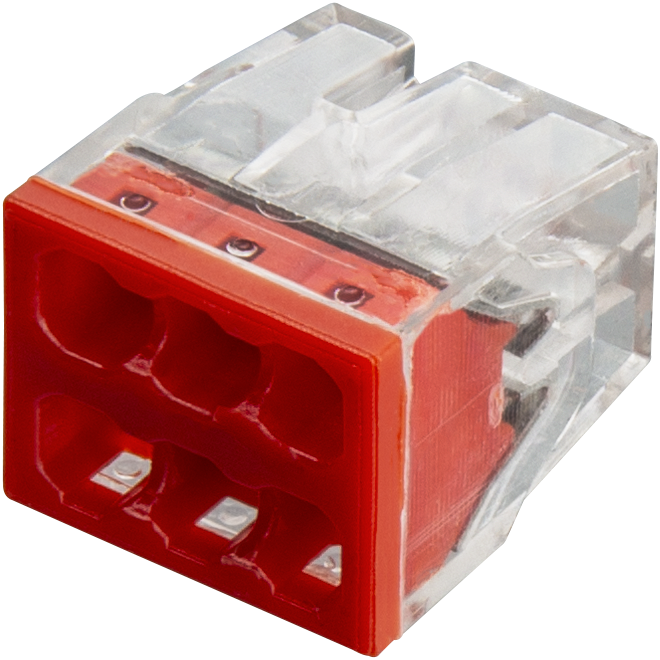

Клемма монтажная 95 176 NTC-NC-01-6-r (уп.5шт) NAVIGATOR 95176

Клемма монтажная 95 176 NTC-NC-01-6-r - это надёжный соединительный элемент из серии NTC-NC от бренда Navigator, предназначенный для быстрого и прочного подключения проводов в распределительных щитах и на оборудовании. Упаковка содержит 5 штук, что удобно для замены или комплектования нескольких точек.

Назначение и область применения

Клемма монтажная 95 176 NTC-NC-01-6-r используется для создания механически зафиксированных электрических соединений между жилами проводов. Подходит для установки в распределительных щитах, на пультах управления, в цепях управления и силовых цепях низкого напряжения. Часто применяется в промышленной автоматике, на конвейерах, насосных станциях и других объектах, где требуется надёжный контакт без пайки.

Технические характеристики

• Обозначение модели: NTC-NC-01-6-r
• Артикул: 95176
• Производитель: Navigator
• Серия: NTC-NC
• Количество контактов: 1
• Максимальное сечение провода: до 6 мм2
• Цвет корпуса: красный
• Форма клеммы: монтажная, с зажимом типа “винт”
• Упаковка: 5 штук

Совместимость и монтаж

Клемма монтажная 95 176 NTC-NC-01-6-r устанавливается на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Для монтажа достаточно защёлкнуть её в рейку - фиксация происходит без инструментов. Для подключения провода ослабьте винт, вставьте жилу (без зачистки изоляции - можно использовать провод с предварительно обрезанной изоляцией), затем затяните винт до упора. Не перетягивайте - это повредит контактную пластину.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Материалы корпуса - самозатухающий полиамид, обеспечивающий устойчивость к нагреву и горению. Напряжение работы - до 400 В переменного тока, ток - до 20 А. Прямых сертификатов в данных нет, но конструкция соответствует типовым решениям для промышленных применений.

Преимущества

• Простая установка на DIN-рейку - не требует сверления или крепления болтами
• Надёжный зажим с винтом - минимизирует риск ослабления контакта при вибрации
• Яркий красный цвет корпуса - позволяет легко отличить фазные или управляемые цепи
• Высокая плотность контакта - снижает нагрев при длительной нагрузке

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - возможна деформация жил
• Не рассчитана на высокие токи выше 20 А - используйте более мощные клеммы для силовых цепей
• Не следует применять во взрывоопасных средах - отсутствует взрывозащита
• Работает только в закрытых помещениях или щитах - не имеет защиты от внешней среды (IP-норма не указана)

Примеры использования

• Подключение терморегуляторов и датчиков температуры в системах вентиляции
• Соединение проводов от кнопочных постов управления станком
• Разветвление сигнальных цепей в автоматических линиях
• Замена старых клемм в щитах после ремонта

Практические советы

• Перед монтажом проверьте, чтобы сечение провода не превышало 6 мм2 - иначе контакт будет плохим
• Для многожильных проводов рекомендуется использовать наконечники - так контакт будет долговечнее
• При сборке щита группируйте однотипные клеммы рядом - это упрощает обслуживание
• Красный цвет этой клеммы часто используют для фазы или активного сигнала - соблюдайте цветовую маркировку системы
• Храните в сухом месте - даже если IP-класс не указан, влага снижает срок службы металлических деталей
