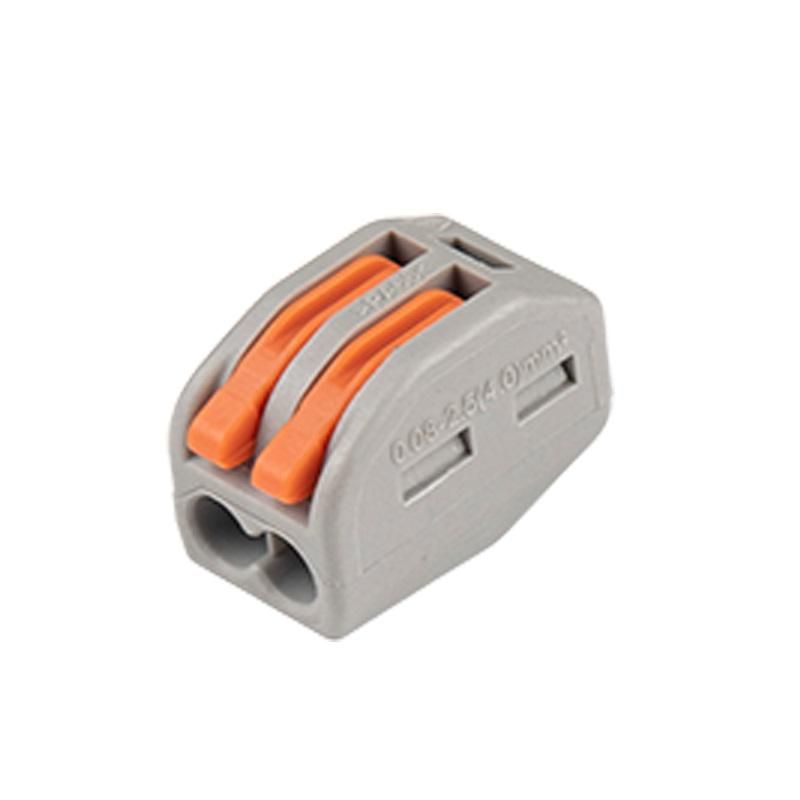

Клемма монтажная рычажного соединения PTC-2P 222-412 BL/10 450V 32A 0,08-2,5(4.0)mm2 / 10шт. |5050709| Jazzway

Клемма монтажная рычажного соединения PTC-2P 222-412 - надёжный элемент для быстрого и безопасного соединения проводов в распределительных коробках, пультах управления и силовых цепях. Бренд JazzWay обеспечивает соответствие стандартам качества, а артикул 5050709 указывает на комплект из 10 единиц в сером исполнении.

Назначение и область применения

Клемма PTC-2P 222-412 используется для соединения одножильных и многожильных проводников в электрических цепях постоянного и переменного тока. Подходит для установки в щитах, на DIN-рейке, в оборудовании автоматизации и управляемых системах. Часто применяется в промышленной автоматике, на конвейерах, в системах освещения и управляющих устройствах.

Технические характеристики

• Количество контактов: 2 - позволяет подключить два провода в одной точке
• Номинальный ток: 32 А - выдерживает нагрузки до 32 ампер при длительной работе
• Номинальное напряжение: 450 В - рассчитана на работу в сетях до 450 вольт
• Диапазон сечений проводов: 0,08–4 мм2 - совместима с тонкими и средними жилами, включая медные и алюминиевые
• Тип проводника: однопроволочные и многопроволочные - гибкая совместимость с различными типами кабеля
• Цвет корпуса: серый - стандартизированная окраска для удобства визуального отличия
• Комплектация: 10 штук в упаковке - оптимально для массового монтажа

Совместимость и монтаж

PTC-2P 222-412 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте рычаг - он фиксирует провод при нажатии и легко открывается для замены. Убедитесь, что зачищенный конец провода имеет длину 6–8 мм. Нельзя использовать с трубчатыми наконечниками - контактная группа не рассчитана на них. Клемма не требует инструментов для затяжки - достаточно рычага.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Материалы корпуса - самозатухающий полиамид, устойчивый к перегреву. Применение в пределах заявленных значений тока и напряжения исключает риск возгорания. Сертификация соответствует международным нормам IEC 60947-7-1.

Преимущества

• Рычажный механизм - быстрая и надёжная фиксация без отвёртки
• Широкий диапазон сечений - одна модель заменяет несколько типов клемм
• Удобство сборки - подходит для частого обслуживания и замены проводов
• Высокая плотность монтажа - компактный форм-фактор экономит место на рейке

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами большего сечения - возможен перегрев при токе выше 32 А
• Запрещено применять в условиях постоянной вибрации без дополнительной фиксации
• Не рекомендуется для открытого монтажа вне защиты - отсутствует степень IP
• Не подходит для подключения проводов с наконечниками - контактная плоскость не предусматривает зажим таких элементов

Примеры использования

• Подключение датчиков и реле в панелях управления станков
• Разводка цепей освещения в промышленных помещениях
• Соединение проводов в частотных преобразователях
• Объединение входных/выходных линий в системах аварийного питания

Практические советы

• Перед монтажом зачистите провод до 8 мм - меньше 6 мм плохо фиксируются, больше - могут повредить внутренний контакт
• Проверьте, чтобы все жилы многопроволочного провода были полностью заправлены - не допускайте выпирающих прядей
• При использовании в высоких температурах (более +60C) снижайте рабочую нагрузку на 10%
• При замене клеммы - всегда отключайте питание; даже при открытом рычаге есть опасность поражения током
• Для больших партий работ - закупайте сразу 10 шт. (комплект), так как в продаже они идут только упаковками
