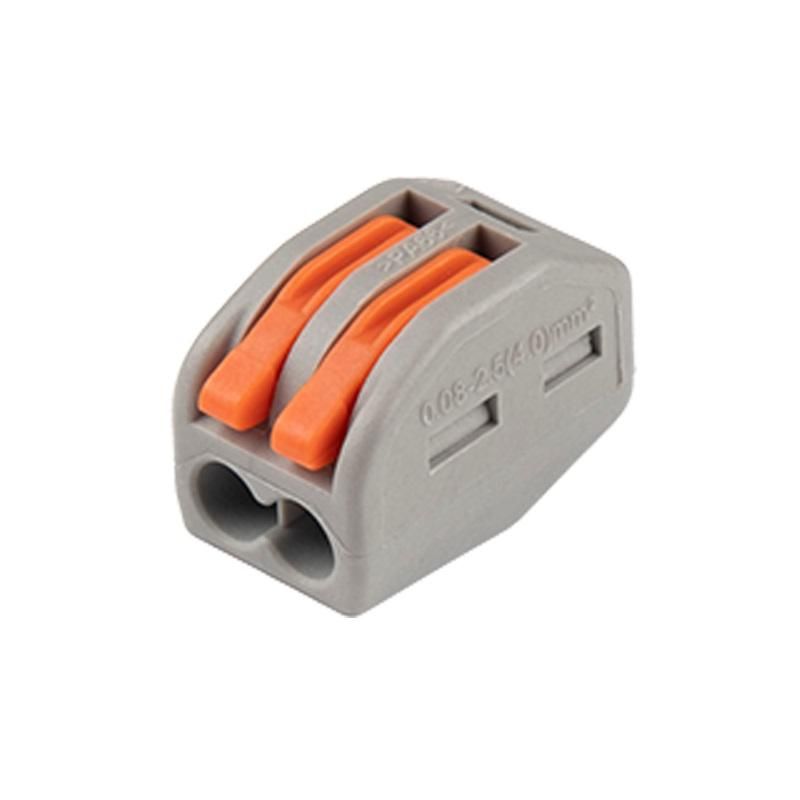

Клемма монтажная рычажного соединения PTC-2P 222-412 450V 32A 0,08-2,5(4.0)mm2 /50 шт./ |5050792| Jazzway

Клемма монтажная рычажного соединения PTC-2P 222-412 450В 32А 0.08-2.5(4.0)мм2, 2 отверстия, серая - надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, пультах управления и силовых цепях. Бренд JazzWay обеспечивает соответствие стандартам качества, а артикул 5050792 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Клемма PTC-2P 222-412 используется для соединения одножильных и многожильных проводников в электрических цепях постоянного и переменного тока. Подходит для установки в щитах, на панелях управления, в оборудовании автоматизации и промышленной электронике. Часто применяется там, где требуется частое подключение/отключение - например, при обслуживании оборудования или тестировании схем.

Технические характеристики

• Количество контактов: 2 - позволяет подключить два провода в одной точке
• Номинальный ток: 32 А - выдерживает нагрузки до этого значения при нормальных условиях
• Номинальное напряжение: 450 В - рассчитана на работу в сетях до 450 В переменного тока
• Диапазон сечений проводов: 0,08–4 мм2 - совместима с тонкими и средними жилами, включая многопроволочные
• Тип соединения: рычажный - фиксация происходит за счёт механического рычага, не требует отвертки
• Цвет корпуса: серый - устойчив к УФ-излучению и химическим воздействиям в типичных условиях эксплуатации

Совместимость и монтаж

Клемма PTC-2P 222-412 монтируется на DIN-рейку шириной 35 мм. Для подключения:

• Закройте рычаг - он находится в положении «закрыто»
• Вставьте подготовленный провод (без изоляции) в одно из двух отверстий до упора
• Поднимите рычаг - он сам зажмёт жилу
• Убедитесь, что провод не выпадает - слегка потяните его

Не используйте инструменты для затяжки - рычаг уже обеспечивает нужное усилие. Перед первым подключением проверьте, чтобы провод был обрезан ровно и не имел повреждённых жил.

Безопасность и стандарты

Клемма соответствует требованиям IEC 60947-7-1 для коммутирующих устройств. Материалы корпуса - самозатухающий полиамид, устойчивый к перегреву. Номинальные параметры (32 А / 450 В) обеспечивают запас безопасности при работе в штатном режиме. Применяйте в помещениях с уровнем защиты IP20 и выше.

Преимущества

• Быстрая установка - не нужны отвёртки, гаечные ключи или специнструмент
• Надёжная фиксация - рычаг равномерно сдавливает все жилы многопроволочного провода
• Визуальный контроль - можно легко определить, закрыт ли контакт
• Удобство сервиса - провод можно заменить за несколько секунд без демонтажа всей системы

Ограничения применения

• Не предназначен для работы в условиях повышенной вибрации без дополнительной фиксации
• Не рекомендуется использовать для алюминиевых проводов - возможна оксидация и потеря контакта
• Не допускается подключение проводов с сечением менее 0,08 мм2 - риск плохого контакта
• Работает только при температуре от -25C до +85C - вне этого диапазона снижается надёжность

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерах
• Разводка цепей управления в станках с ЧПУ
• Объединение фазных и нулевых проводов в распределительных щитах
• Временные подключения при диагностике электрооборудования

Практические советы

• Перед вставкой удалите с провода изоляцию на длину 8–10 мм - слишком длинная часть может мешать фиксации
• Используйте только медные провода - алюминий и сплавы не подходят
• При подключении нескольких клемм рядом соблюдайте минимальный шаг между ними - не менее 10 мм, чтобы избежать перегрева
• Проверяйте плотность контакта через 1–2 месяца после первого включения - особенно при высоких токах
• Артикул 5050792 и бренд JazzWay указывают на оригинальную продукцию - избегайте аналогов с нестандартными размерами рычага
