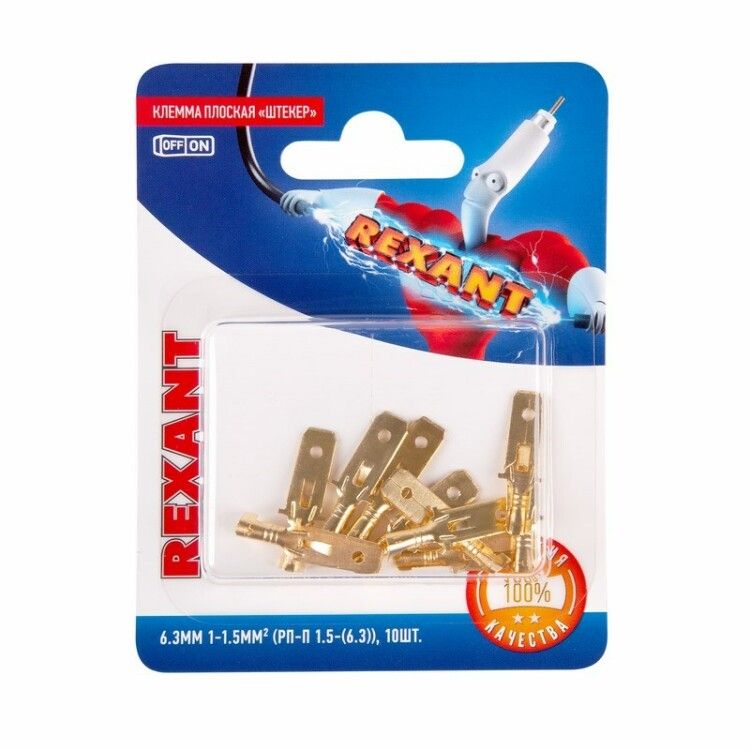

КЛЕММА ПЛОСКАЯ штекер - 6.3мм 1-1.5мм² (РП-п 1.5-(6.3) / DJ611-6.3B) (в упак. 10шт.) | 06-0396-A REXANT MEET

Клемма плоская штекер 6.3 мм, 1-1.5 кв мм, РП-п 1.5-(6.3) / DJ611-6.3B - это неизолированный металлический контакт для надёжного и быстрого соединения проводов с гнездовыми разъёмами. Бренд REXANT предлагает эту модель в упаковке из 10 штук, она подходит для монтажа в условиях вибрации и высоких температур, особенно в автопроме, железнодорожной технике и авиации.

Назначение и область применения

Клемма плоская штекер 6.3 мм, 1-1.5 кв мм, РП-п 1.5-(6.3) / DJ611-6.3B предназначена для создания разъёмных электрических соединений между проводами и гнездовыми разъёмами. Она позволяет легко подключать и отключать цепи без инструментов - идеально для сервисного обслуживания, диагностики и частых перестановок. Применяется там, где важна надёжность и доступность: в автомобилях, вагонах, самолётах, судах, на производственных линиях с подвижным оборудованием.

Технические характеристики

• Тип: штекер (папа) - однополюсный, с защёлкой для фиксации в гнезде
• Номинальное сечение провода: 1,5 мм2 (допустимый диапазон: 0,75–1,5 мм2)
• Материал контакта: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Максимальный рабочий ток: 15 А
• Размер контакта: 6,3 × 0,8 мм - соответствует стандартному гнезду 6,3 мм
• Общая длина: 25,5 мм
• Изоляция: отсутствует - требуется внешняя защита или установка в корпус
• Температурный диапазон: от -55 C до +135 C
• Количество контактов: один

Совместимость и монтаж

Клемма плоская штекер 6.3 мм, 1-1.5 кв мм, РП-п 1.5-(6.3) / DJ611-6.3B совместима с любыми гнездовыми разъёмами стандарта 6,3 мм. Для монтажа необходимо:

• Зачистить конец медного провода (не более 1,5 мм2);
• Вставить провод в хвостовик клеммы;
• Обжать специальными клещами - например, HT-202, HT-230 или HT-301 (арт. 12-3031, 12-3101, 12-3020);
• Убедиться, что обжим охватывает и жилу, и изоляцию - так повышается механическая прочность;
• Вставить клемму в гнездо до щелчка - фиксация происходит за счёт защёлки.

Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить контакт.

Безопасность и стандарты

Клемма выполнена из латуни, не содержит свинца и других запрещённых веществ. Соответствует требованиям к надёжности соединений в условиях вибрации и экстремальных температур. Отсутствие изоляции требует соблюдения правил безопасности: не допускать случайного контакта с другими элементами цепи. Установка должна выполняться в закрытых корпусах или с использованием термоусадочных трубок/изолирующих колпачков.

Преимущества

• Высокая механическая прочность благодаря защёлке и плотному обжиму
• Поддержка многократных подключений - не деформируется после 50+ циклов
• Стандартный размер 6,3 мм - совместима с большинством промышленных разъёмов
• Латунный контакт - устойчив к нагреву и окислению
• Экономия времени при сборке и ремонте - не нужна пайка

Ограничения применения

• Не применяется в открытых средах - отсутствие изоляции делает её уязвимой к короткому замыканию
• Не подходит для проводов меньше 0,75 мм2 или больше 1,5 мм2 - возможен слабый обжим или перегрузка
• Требуется обязательная фиксация в корпусе или применение дополнительной защиты
• Не рекомендуется для постоянных стационарных соединений - лучше использовать болтовые или винтовые клеммы

Примеры использования

• Подключение датчиков на автомобильной платформе
• Соединение проводов в системе освещения вагона метро
• Монтаж исполнительных механизмов на летательных аппаратах
• Переподключение насосов и двигателей на конвейере
• Аварийные перемычки в распределительных щитах

Практические советы

• Выбирайте провод сечением 1,0–1,5 мм2 - это оптимальный баланс между нагрузкой и удобством обжима
• Проверяйте глубину входа в гнездо - клемма должна полностью войти, чтобы защёлка сработала
• После обжима потяните за провод - если он выскакивает, обжим выполнен некорректно
• Для долговечности в агрессивной среде покрывайте контакт антикоррозийной смазкой (например, Kontakt-KL)
• Храните в сухом месте - латунь не боится влаги, но грязь может попасть внутрь гнезда
