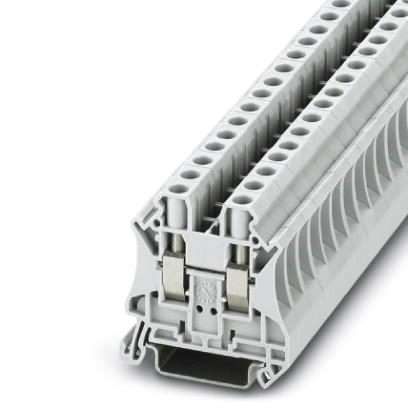

Клемма проходная UT 6 WH Phoenix Contact 3045198

Клемма проходная UT 6 WH от Phoenix Contact - это надёжный элемент для соединения проводов в распределительных коробках и панелях управления. Артикул 3045198 обеспечивает простой и безопасный проход тока между двумя точками без разрыва цепи.

Назначение и область применения

Клемма проходная UT 6 WH предназначена для создания неразрывного электрического соединения между входящим и выходящим проводником. Применяется там, где необходимо передать ток через устройство без коммутации - например, в цепях заземления, сигнализации, управления или питания. Подходит для установки на DIN-рейку в щитах автоматики, промышленном оборудовании и системах сбора данных.

Технические характеристики

• Номинальное напряжение: до 500 В
• Номинальный ток: до 24 А
• Сечение провода: 0,2–6 мм2 (гибкий и одножильный)
• Цвет корпуса: белый (WH)
• Материал контактов: медь, покрытая оловом
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)
• Рабочая температура: от –25 C до +85 C
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

Клемма UT 6 WH совместима с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - фиксация механическая, без инструментов. Соединение проводов осуществляется винтовым зажимом: ослабьте винт, вставьте жилу на нужную глубину, затяните до упора. Не требует предварительной зачистки провода свыше 10 мм. Убедитесь, что сечение провода соответствует заявленному диапазону - 0,2–6 мм2. Клемма не рассчитана на многожильные провода с опрессовкой без наконечника.

Безопасность и стандарты

• Соответствует требованиям IEC/EN 60947-7-1
• Изоляция класса UL94 V-0 - не поддерживает горение
• Защита от случайного прикосновения к токоведущим частям - IP20

Преимущества

• Простая и быстрая установка благодаря механизму защёлки на DIN-рейку
• Высокая надёжность соединения даже при вибрациях и перегрузках
• Чёткая маркировка входа и выхода - снижает риск ошибок при обслуживании
• Устойчивость к перепадам температур и химическим воздействиям в промышленной среде

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах (не имеет взрывозащиты)
• Не используется в цепях переменного тока выше 500 В
• Запрещено применять с проводами сечением менее 0,2 мм2 или более 6 мм2 - возможен перегрев или плохой контакт
• Не рекомендуется для внешней установки - степень защиты IP20 не защищает от влаги и пыли

Примеры использования

• Передача сигнала от датчика к контроллеру в цепи автоматизации
• Объединение нескольких заземляющих проводов в распределительной коробке
• Подключение питающего кабеля к модулю ввода/вывода PLC
• Разветвление цепи постоянного тока в шкафах управления станками

Практические советы

• При использовании гибких проводов лучше использовать наконечники - так повышается долговечность соединения
• Проверяйте момент затяжки винта: недостаточно затянутый контакт нагревается, слишком сильно - можно повредить резьбу
• Для удобства обслуживания используйте клеммы UT 6 WH в паре с маркировочными этикетками - особенно в сложных схемах
• Артикул 3045198 - это часть серии UT от Phoenix Contact; другие модели этой серии имеют аналогичную конструкцию, но отличаются числом полюсов или цветом
