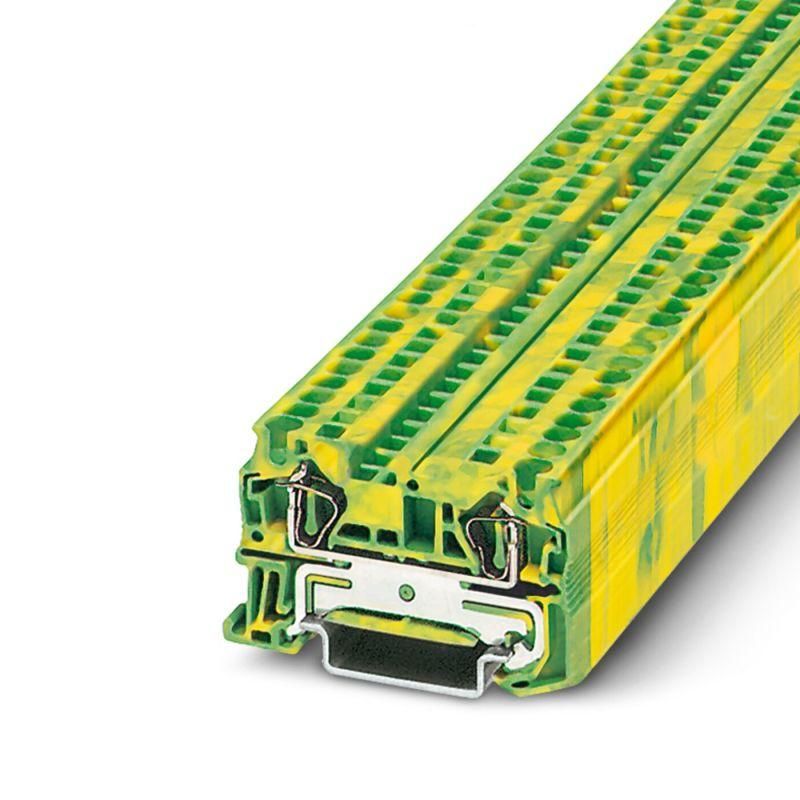

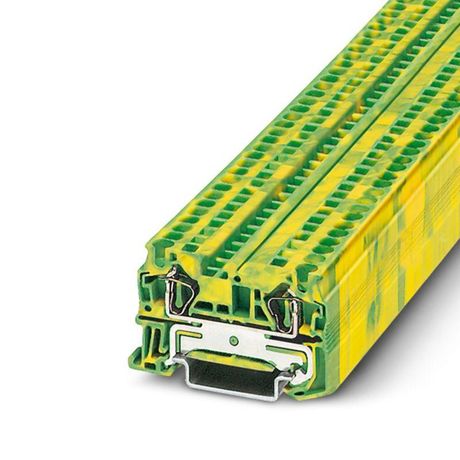

Клемма пружинная KH3 КНЗ 4-2-PE на DIN-рейку СТЭЗ 10000022

Клемма пружинная KH3 4-2-PE от бренда СТЭЗ предназначена для надёжного соединения проводов в распределительных коробках, щитах управления и на оборудовании с заземлением. Артикул 10000022 обеспечивает быстрый монтаж без инструментов и удержание провода за счёт пружинного механизма.

Назначение и область применения

Клемма пружинная KH3 4-2-PE используется для соединения одножильных и многожильных проводов сечением до 4 мм2. Подходит для установки в электрических шкафах, автоматических выключателях, контакторах и других устройствах, где требуется надёжный контакт с заземлением. Особенность модели - наличие вывода PE (заземление), что делает её удобной для систем TN-S и TT.

Технические характеристики

• Максимальное сечение провода: 4 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Количество входов: 2
• Выход PE: есть (заземляющий контакт)
• Тип клеммы: пружинный зажим (безвинтовой)
• Цвет корпуса: серый
• Материал корпуса: термостойкий полиамид (UL94 V-0)
• Рабочая температура: от –25C до +85C

Совместимость и монтаж

KH3 4-2-PE совместима с проводами из меди и алюминия (при использовании переходных наконечников). Для подключения достаточно вставить провод в гнездо до упора - пружина сама фиксирует жилу. Вынимается провод нажатием на рычаг освобождения. Клемма монтируется на DIN-рейку шириной 35 мм. Установка занимает несколько секунд, не требует отверток или пассатижей.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Корпус выполнен из материала, устойчивого к возгоранию (класс горючести UL94 V-0). Прочность механического соединения проверена на вибрацию и удары, что гарантирует безопасную работу в условиях промышленного оборудования.

Преимущества

• Быстрая замена проводов - не нужен инструмент
• Уменьшен риск перегрева благодаря равномерному давлению пружины
• Защита от случайного выпадения провода даже при вибрациях
• Встроенный PE-контакт исключает необходимость отдельного заземления
• Удобна для частых обслуживаний и модификаций цепей

Ограничения применения

Не применяется для проводов сечением более 4 мм2 - возможен перегрев и потеря контакта. Не рекомендуется для многожильных проводов без наконечника, если они не запрессованы. Нельзя использовать в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материал корпуса не рассчитан на такие условия.

Примеры использования

• Подключение заземляющего провода к шине PE в распределительном щите
• Соединение фазного и нулевого проводов в автоматическом выключателе
• Монтаж в пульте управления станком с частотным преобразователем
• Объединение нескольких заземляющих проводов в одном месте

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция мешает плотному контакту
• Для многожильных проводов используйте опрессованные наконечники - это предотвращает разрыв жил
• Проверяйте надёжность соединения после монтажа: слегка потяните провод - он не должен выйти
• При замене клеммы в уже смонтированной цепи отключите питание - даже при отключенном проводе внутри может остаться заряд
• Артикул 10000022 и модель KH3 4-2-PE часто используются в комплектах СТЭЗ для сборки щитов - выбирайте одинаковые серии для единообразия монтажа
