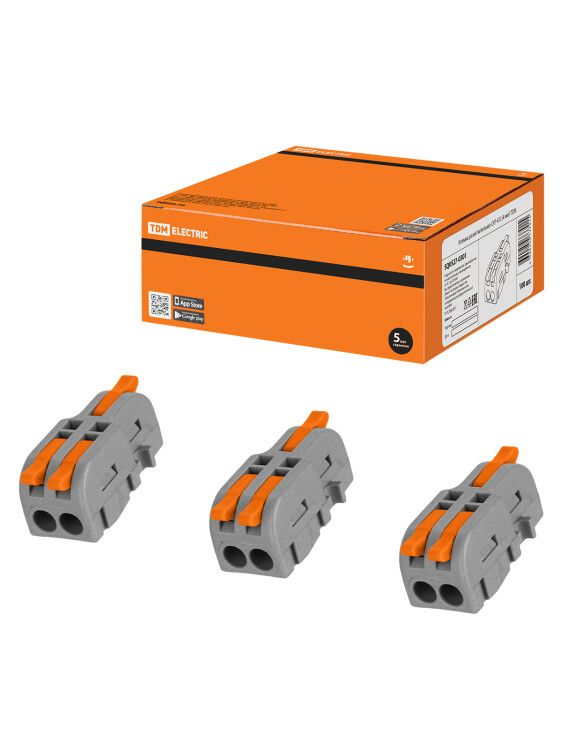

Клемма разветвительная СКР-412 (4 мм2) | SQ0527-0301 TDM

Клемма разветвительная СКР-412 (4 мм2) от TDM ELECTRIC - компактный соединительный элемент с рычажковым зажимом для надёжного подключения и разветвления проводов в распределительных коробках, на осветительном оборудовании и других точках ответвления цепей.

Назначение и область применения

Клемма разветвительная СКР-412 (4 мм2) предназначена для создания ответвлений в электрических цепях постоянного и переменного тока. Подходит для монтажа в распределительных коробках, подключения светильников, розеток, датчиков и другого слаботочного и силового оборудования. Обеспечивает безопасное и долговечное соединение между двумя проводами.

Технические характеристики

• Номинальное сечение проводника: 0,1–4 мм2 (для гибких проводов с наконечником), 0,1–2,5 мм2 (для жёстких проводов)
• Номинальный ток: 24 А
• Диаметр кабеля: 0,1–4 мм
• Количество зажимов: 2 (вход + выход)
• Тип зажима: рычажковый, с механическим фиксатором
• Поддерживаемые типы проводов: одножильные, многожильные, гибкие с наконечником
• Цвет корпуса: светло-серый

Совместимость и монтаж

Клемма разветвительная СКР-412 (4 мм2) совместима с медными проводами всех типов - как жёсткими, так и гибкими. Для гибких многожильных проводов рекомендуется использовать кабельные наконечники, чтобы избежать перелома жил при затяжке. Монтаж выполняется вручную: зачищенный провод вставляется в зажим, после чего рычаг опускается до щелчка - это гарантирует плотный контакт. Отсоединение происходит поднятием рычага.

Установка возможна в распределительных коробках, DIN-рейках (при использовании адаптеров) или на поверхностях с доступом для обслуживания. Диаметр входного/выходного отверстия позволяет пропускать кабели до 4 мм.

Безопасность и стандарты

Клемма разветвительная СКР-412 (4 мм2) соответствует требованиям безопасности для бытовой и промышленной электропроводки. Конструкция обеспечивает защиту от случайного выскальзывания проводов благодаря надёжному рычажковому механизму. Корпус изготовлен из самозатухающего термопластика, устойчивого к нагреву при нормальных рабочих условиях.

Преимущества

• Рычажковый механизм - удобство монтажа без инструментов, надёжная фиксация даже при вибрациях
• Утопленный рычаг снижает риск повреждения при установке в плотных коробках
• Широкий диапазон сечений - одна клемма заменяет несколько типов соединителей
• Поддержка всех типов проводов - экономия времени при сборке смешанных цепей
• Прозрачная конструкция корпуса - возможность визуального контроля состояния контакта

Ограничения применения

• Не предназначен для работы при температуре выше +85 C - не используйте рядом с мощными источниками тепла
• Запрещено применять для алюминиевых проводов - материал зажима рассчитан только на медь
• Не допускается использование без кабельных наконечников для гибких проводов сечением более 2,5 мм2 - есть риск деформации жил
• Не подходит для внешней установки - отсутствует защита IP, не рассчитана на воздействие влаги и пыли

Примеры использования

• Разветвление фазного провода в распределительной коробке перед подключением трёх светильников
• Подключение датчика движения к основному кабелю освещения
• Объединение двух проводов от одного устройства (например, терморегулятора) с сетевым кабелем
• Соединение проводов в шкафу управления станка при модернизации цепи

Практические советы

• Перед монтажом обязательно зачистите провод на глубину, указанную в инструкции - обычно 6–8 мм
• Проверьте, что провод полностью вошёл в зажим - попробуйте слегка потянуть его после фиксации
• Используйте клеммы СКР-412 (4 мм2) от TDM ELECTRIC там, где требуется частое обслуживание - рычажок позволяет легко отключить и переустановить провод
• При работе с несколькими клеммами в одной коробке соблюдайте интервал между ними - не допускайте перегрева соседних элементов
• Для проводов сечением 2,5–4 мм2 всегда применяйте наконечники - это продлит срок службы контакта
