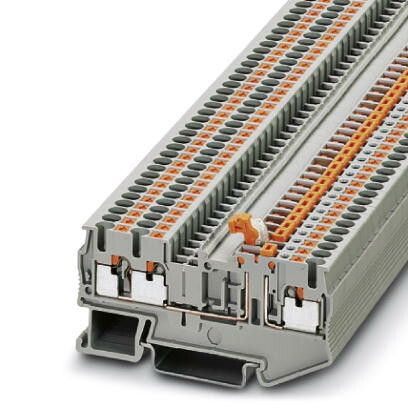

Клемма с ножевыми размыкателями PT 2.5-TWIN-MT Phoenix Contact 3210169

Клемма с ножевыми размыкателями PT 2.5-TWIN-MT от Phoenix Contact предназначена для безопасного коммутирования цепей до 20 А и 400 В с возможностью быстрого отключения. Устройство сочетает функции надёжного соединения проводов и механического размыкателя в одном компактном модуле, что делает его удобным решением для распределительных щитов и автоматизированных систем.

Назначение и область применения

Клемма с ножевыми размыкателями PT 2.5-TWIN-MT используется для создания точек отключения в силовых цепях управления, где требуется частое или аварийное отключение нагрузки без демонтажа проводов. Подходит для установки в шкафах управления станков, конвейеров, насосных систем и других промышленных объектов. Ножевые размыкатели позволяют визуально контролировать состояние цепи - открыт или закрыт.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 20 А
• Рабочее сечение провода: 0,14–4 мм2
• Тип подключения: зажимы Push-in - вставка провода без инструмента
• Монтаж на DIN-рейку: NS 35/7,5 и NS 35/15
• Цвет корпуса: серый

Совместимость и монтаж

Клемма с ножевыми размыкателями PT 2.5-TWIN-MT устанавливается на стандартные DIN-рейки шириной 35 мм с глубиной крепления 7,5 мм или 15 мм. Для фиксации достаточно защёлкнуть её на рейку - никаких болтов или винтов не требуется. Каждый контакт работает независимо: два входа и два выхода позволяют подключить две параллельные цепи или использовать одну из них как резервную. Провода вставляются в зажимы Push-in до упора - надёжное соединение обеспечивается пружинным механизмом без необходимости затяжки.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для электрооборудования в промышленной среде. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке. Размыкатели имеют четко выраженные положения «ВКЛ» и «ВЫКЛ», что снижает риск ошибок при обслуживании.

Преимущества

• Зажимы Push-in обеспечивают быстрое и надёжное подключение без инструментов - экономят время при монтаже и ремонте
• Интегрированные ножевые размыкатели заменяют отдельные выключатели, уменьшая громоздкость щита
• Поддерживает широкий диапазон сечений проводов - от тонких контрольных до мощных силовых
• Стандартная форма и крепление совместимы с большинством промышленных щитов

Ограничения применения

Клемма с ножевыми размыкателями PT 2.5-TWIN-MT не предназначена для работы в условиях постоянной вибрации без дополнительной фиксации. Не рекомендуется применять в цепях с импульсными перегрузками выше 20 А или при температуре выше +60 C. Также устройство не имеет защиты от перенапряжений - для таких задач требуются дополнительные устройства (например, разрядники или TVS-диоды).

Примеры использования

• Отключение питания двигателя на конвейере для техобслуживания
• Разрыв цепи управления пневматическим клапаном в автоматической линии
• Аварийное отключение световой сигнализации в производственной зоне
• Разделение двух групп потребителей на одной линии с возможностью независимого отключения

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - меньше не зафиксируется, больше может вызвать замыкание
• Не используйте многожильные провода без наконечников - они могут деформироваться и ослабить контакт
• Проверьте положение размыкателя перед включением: он должен быть полностью опущен вниз (положение «ВКЛ»)
• При использовании на DIN-рейке NS 35/7,5 убедитесь, что рядом нет крупногабаритных элементов - корпус PT 2.5-TWIN-MT занимает около 17,5 мм по ширине
• Для сервисного обслуживания можно отключить один канал, не трогая второй - это повышает доступность системы
