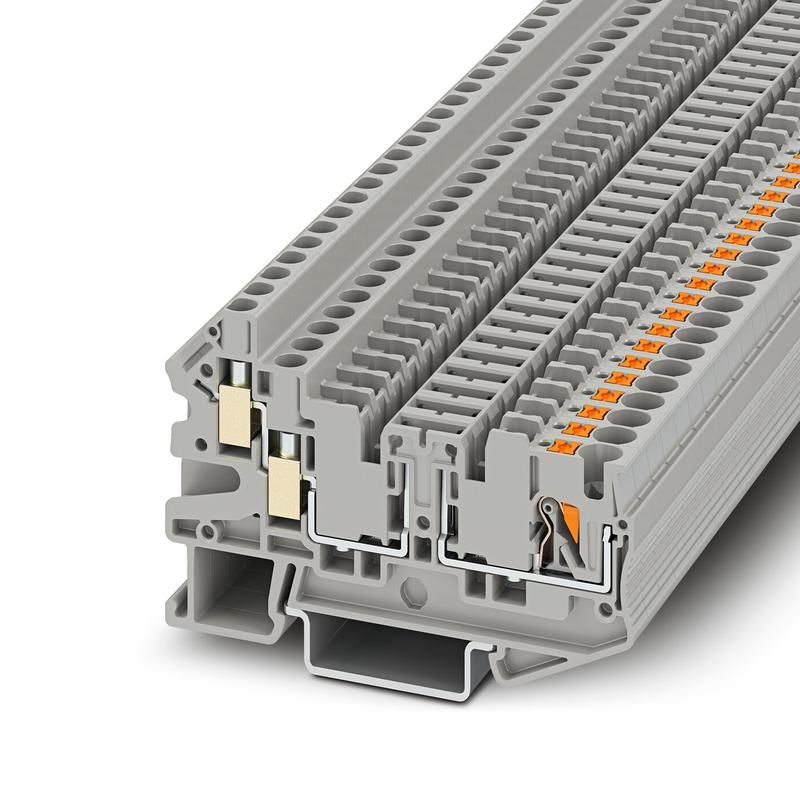

Клемма с размыкателем PTU 4-TWIN-TG СТЭЗ 1157682

Клемма с размыкателем PTU 4-TWIN-TG, СТЭЗ - это компактный коммутационный элемент для безопасного отключения цепей при обслуживании, предназначен для установки на DIN-рейку и используется в распределительных щитах промышленного и автоматизированного оборудования.

Назначение и область применения

PTU 4-TWIN-TG, СТЭЗ позволяет физически разрывать электрическую цепь без демонтажа проводов. Это удобно при проверке, ремонте или замене устройств в щите. Устройство применяется там, где требуется частый доступ к цепям - например, в системах управления станками, конвейерами, насосными группами и других автономных узлах.

Технические характеристики

• Количество полюсов: 4
• Тип контактов: твин-клеммы (два входа/выхода на один контакт)
• Максимальный рабочий ток: до 16 А (при температуре +40 C)
• Рабочее напряжение: до 500 В переменного тока
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм
• Габариты: ширина 90 мм
• Материал корпуса: самозатухающий термопластик

Совместимость и монтаж

PTU 4-TWIN-TG, СТЭЗ совместим со всеми стандартными DIN-рейками и легко фиксируется защелкой. Каждый из четырёх полюсов имеет две клеммы - входную и выходную - что позволяет проходить току через устройство без перерыва, пока размыкатель не активирован. Для подключения используйте провода сечением до 2,5 мм2. После монтажа убедитесь, что все клеммы затянуты моментом 0,5–0,7 Нм - недостаточно плотная фиксация вызывает нагрев, слишком сильный - повреждает контакт.

Безопасность и стандарты

PTU 4-TWIN-TG, СТЭЗ соответствует требованиям ГОСТ Р МЭК 60947-7-1 и обеспечивает видимое разъединение цепи - важное условие для работы по правилам безопасности. Корпус выполнен из материала, не поддерживающего горение, что снижает риск распространения пламени при перегрузках.

Преимущества

• Две клеммы на каждый полюс позволяют сохранить целостность цепи даже при отключенном размыкателе - не требуют перемотки проводов при обслуживании.
• Физическое размыкание даёт гарантию от случайного включения - особенно важно при работах под напряжением.
• Компактная форма экономит место в щите, особенно при множественных точках контроля.
• Индикация положения размыкателя - визуально определяется состояние “включено / выключено” без тестера.

Ограничения применения

• Не предназначена для частых коммутаций под нагрузкой - не является выключателем нагрузки.
• Не рассчитана на работу в условиях повышенной влажности, запылённости или агрессивной среды - степень защиты IP20 исключает использование вне закрытых щитов.
• Не рекомендуется применять в цепях постоянного тока выше 250 В - возможна дуга при размыкании.

Примеры использования

• Отключение питания модулей ввода-вывода в ПЛК-щитах перед диагностикой.
• Обслуживание частотных преобразователей - быстрое отключение цепи без отсоединения проводов.
• Раздельное управление несколькими потребителями (например, четыре двигателя) с одним общим источником.

Практические советы

• Перед установкой проверьте соответствие сечения провода и допустимого тока - перегрузка приведёт к перегреву клемм.
• При использовании нескольких PTU 4-TWIN-TG, СТЭЗ в одном щите соблюдайте зазор минимум 10 мм между устройствами для лучшего теплоотвода.
• Не используйте инструменты с острыми кромками при работе с клеммами - можно повредить изоляцию внутри.
• Артикул 1157682 - единственный номер для заказа оригинальной PTU 4-TWIN-TG, СТЭЗ; аналоги могут отличаться по габаритам и механике размыкателя.
