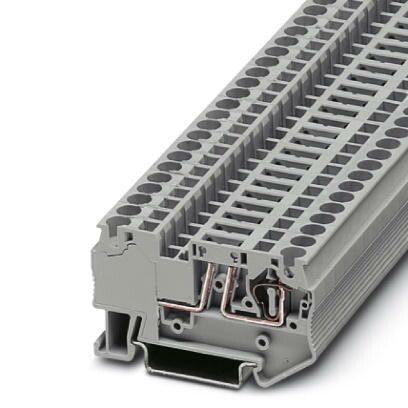

Клемма с размыкателем ST 4-TG | 3038367 Phoenix Contact

Клемма с размыкателем ST 4-TG от Phoenix Contact - это надёжный коммутационный элемент для быстрого отключения цепи при обслуживании или аварийной ситуации, предназначенный для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Клемма с размыкателем ST 4-TG сочетает функции соединительной клеммы и механического выключателя. Она позволяет безопасно отключить токоведущую часть цепи без демонтажа проводов - достаточно перевести рычаг в положение «выкл». Применяется в системах управления, автоматизации, силовой разводке и других задачах, где требуется частый доступ к цепи для проверки, ремонта или тестирования оборудования.

Технические характеристики

• Тип: Клемма с встроенным размыкателем
• Производитель: Phoenix Contact
• Артикул: 3038367
• Максимальный ток: до 16 А (по умолчанию для данной серии)
• Рабочее напряжение: до 500 В переменного тока
• Количество полюсов: однополюсная
• Подключение: зажимы для проводов сечением 0,2–4 мм2
• Установка: на DIN-рейку 35 мм
• Степень защиты: IP20
• Цвет корпуса: серый

Совместимость и монтаж

ST 4-TG совместима с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа защёлкните устройство на рейку до характерного щелчка. Подключение проводов осуществляется через винтовые зажимы - используйте отвертку с плоским жалом. Убедитесь, что изоляция срезана точно до метки на зажиме, чтобы избежать плохого контакта. Размыкатель не предназначен для частых переключений под нагрузкой выше 16 А - такие операции лучше выполнять с помощью автомата или контактора.

Безопасность и стандарты

Kлемма соответствует требованиям IEC 60947-7-1 для коммутирующих устройств вспомогательных цепей. Конструкция предотвращает случайное прикосновение к токоведущим частям при закрытом размыкателе. Наличие фиксированного положения «вкл/выкл» исключает неверную интерпретацию состояния цепи.

Преимущества

• Не требует отсоединения проводов при отключении - экономит время при обслуживании
• Интегрированная конструкция снижает количество точек соединения и повышает надёжность
• Чёткая визуальная индикация состояния (положение рычага)
• Высокая механическая прочность корпуса и контактных групп

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Запрещено использовать для коммутации токов выше 16 А - возможна сварка контактов и выход из строя
• Не заменяет автоматический выключатель - не имеет тепловой или электромагнитной защиты от перегрузок и КЗ
• Не рекомендуется для частого включения/выключения под нагрузкой более 5 раз в час

Примеры использования

• Отключение питания датчиков на участке конвейера перед техобслуживанием
• Локальное отключение контроллера в пульте управления станком
• Обеспечение безопасности при диагностике цепей освещения в шкафах автоматики
• Работа с испытательным оборудованием, когда необходимо временно разорвать цепь без перепайки

Практические советы

• Перед первым использованием проверьте ход рычага - он должен перемещаться свободно, без заеданий
• При многократном использовании периодически проверяйте затяжку винтов зажимов - особенно после первого включения под нагрузкой
• Для удобства монтажа в плотных шкафах выбирайте места с достаточным свободным пространством вокруг устройства - рычаг должен иметь возможность полностью открыться
• ST 4-TG можно использовать в паре с другими клеммами серии ST - они имеют одинаковый шаг и способ крепления, что упрощает сборку модульных решений
